12 Spline Flange ဝက်အူ

Xiaoguo® ၏ spline flange ဝက်အူ 12 ခုတွင် Ring spanner နှင့် လုံးဝလိုက်ဖက်သော 12-point ဦးခေါင်းဒီဇိုင်း ပါရှိသည်။ ကျဉ်းမြောင်းသော နေရာတွင်ပင် လည်ပတ်နိုင်သေးသည်။ ဆဋ္ဌဂံခေါင်းနှင့် နှိုင်းယှဉ်ပါက လည်ပတ်မှုနေရာကို 50% လျှော့ချထားသည်။ မြန်ဆန်စွာတပ်ဆင်မှုကိုတွေ့ကြုံခံစားနိုင်ရန်နမူနာစျေးနှုန်းကိုလာရောက်မေးမြန်းပါ။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ပစ္စည်းများအကြောင်းမိတ်ဆက်

spline flange screw 12 ခုအတွက် ပစ္စည်းရွေးချယ်မှုသည် အလွန်ကွဲပြားပြီး အဓိကအားဖြင့် ကာဗွန်သံမဏိ၊ အလွိုင်းစတီး၊ သံမဏိနှင့် အထူးသတ္တုစပ်များဟူ၍ အမျိုးအစားလေးမျိုး ခွဲထားသည်။ ပစ္စည်းရွေးချယ်မှုသည် ခွန်အား၊ ချေးခံနိုင်ရည်၊ အလုပ်အပူချိန်နှင့် ကုန်ကျစရိတ်များအတွက် သင်၏ သီးခြားလိုအပ်ချက်များပေါ်တွင် မူတည်ပါသည်။

(၁) ကာဗွန်သံမဏိ

ကာဗွန်သံမဏိသည် အသုံးအများဆုံးနှင့် ကုန်ကျစရိတ်သက်သာသော ရွေးချယ်မှုဖြစ်သည်။ အမျိုးမျိုးသောအပူကုသမှုလုပ်ငန်းစဉ်များ (quenching + tempering) အားဖြင့် 4.8 မှ 12.9 အထိ မတူညီသော ခံနိုင်စွမ်းအားအဆင့်များကို အမျိုးမျိုးသောဝန်လိုအပ်ချက်များကိုဖြည့်ဆည်းပေးနိုင်ပါသည်။ ၎င်းသည် အထွေထွေစက်မှုလုပ်ငန်း၊ မော်တော်ကားတည်ဆောက်ပုံများ၊ ဆောက်လုပ်ရေးနှင့် အထွေထွေစက်ပစ္စည်းများအတွက် သင့်လျော်သည်။

(၂) အလွိုင်းသံမဏိ

ခရိုမီယမ်၊ မိုလစ်ဘဒင်နမ်နှင့် နီကယ်စသည့် ဒြပ်စင်များကို ကာဗွန်သံမဏိတွင် ပေါင်းထည့်ကာ တိကျသော အပူကုသမှုခံယူခြင်းဖြင့်၊ သံမဏိ၏ စက်ပိုင်းဆိုင်ရာ ဂုဏ်သတ္တိများကို သိသိသာသာ မြှင့်တင်ပေးနိုင်ပါသည်။ ခွန်အားသည် အလွန်မြင့်မားပြီး ပင်ပန်းနွမ်းနယ်မှုကို ခံနိုင်ရည်ရှိပြီး သက်ရောက်မှုကို ခံနိုင်ရည်ရှိသော ဂုဏ်သတ္တိများရှိသည်။ Alloy Steel ၏ spline flange screw 12 ခုကို မော်တော်ယာဥ်ဆိုင်းထိန်းစနစ်များ၊ အင်ဂျင်အတွင်းပိုင်း၊ လေအားတာဘိုင်တာဘိုင်များနှင့် အကြီးစားဆောက်လုပ်ရေးစက်ပစ္စည်းများတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။

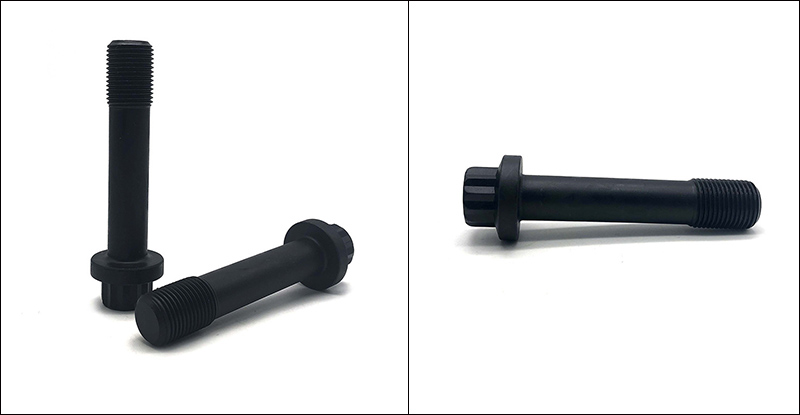

12 Spline Flange Screw

(၃) Stainless Steel

Stainless Steel ၏ အဓိကအားသာချက်မှာ ၎င်း၏မွေးရာပါ သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိခြင်းဖြစ်သည်။ ၎င်းတို့အနက် 304 (A2) သည် အသုံးအများဆုံး အမျိုးအစားဖြစ်ပြီး အစားအသောက် ပြုပြင်ခြင်းနှင့် အထွေထွေပြင်ပပတ်ဝန်းကျင်များအတွက် သင့်လျော်ပါသည်။ 316 (A4) သည် မိုလီဘဒင်နမ်ကို ပေါင်းထည့်ခြင်းဖြင့် အထူးဒီဇိုင်းထုတ်ထားပြီး 12 spline flange screw သည် မြင့်မားသောဆားဖြန်းသည့်ပတ်ဝန်းကျင်နှင့် သမုဒ္ဒရာ၊ ကမ်းရိုးတန်းဒေသများ သို့မဟုတ် ဓာတုအပင်များကဲ့သို့သော အဆိပ်ပြင်းသောပတ်ဝန်းကျင်များအတွက် အထူးသင့်လျော်ပါသည်။

(4) အထူးသတ္တုစပ်

အထူးအလွိုင်းပစ္စည်းများတွင် Chrome-Moly၊ Ti၊ အပူချိန်မြင့်သောသတ္တုစပ်များ၊ အလူမီနီယံသတ္တုစပ်များ၊ ကြေးဝါစသည်တို့ ပါဝင်ပါသည်။ ၎င်းတို့သည် သုံးစွဲသူများ၏ တိကျသောစွမ်းဆောင်ရည်လိုအပ်ချက်များဖြစ်သည့် အပူချိန်မြင့်မားခြင်း၊ ပေါ့ပါးသော၊ လျှပ်ကူးမှုနှင့် သံလိုက်မဟုတ်ခြင်းကဲ့သို့သော သုံးစွဲသူများ၏ တိကျသောစွမ်းဆောင်ရည်လိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် ဒီဇိုင်းထုတ်ထားပါသည်။ အာကာသယာဉ်၊ ပြိုင်ကား၊ ဆေးဘက်ဆိုင်ရာ၊ ရေနံဓာတုဗေဒနှင့် လျှပ်စစ်ကဲ့သို့သော အထူးစက်မှုနယ်ပယ်များအတွက် အဓိကဖြစ်သည်။

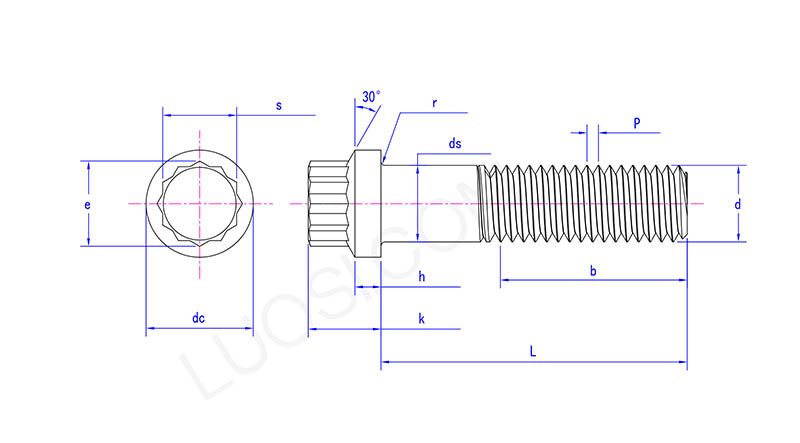

12 Spline Flange Screw

မွန်	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc အမြင့်ဆုံး	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc မိနစ်	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds အမြင့်ဆုံး	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds မိနစ်	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h အမြင့်ဆုံး	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
ဇမိနစ်	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k အများဆုံး	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k မိနစ်	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r အများဆုံး	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r မိနစ်	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s အများဆုံး	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s မိနစ်	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

စွမ်းဆောင်ရည်အဆင့်နှင့် ဆန့်နိုင်စွမ်းအား

စွမ်းဆောင်ရည်အဆင့်သည် 12 spline flange ဝက်အူ၏ ခိုင်ခံ့မှုကို ဆုံးဖြတ်သည့် core indicator ဖြစ်သည်။ တူညီသောစွမ်းဆောင်ရည်အဆင့်များနှင့် ၎င်းတို့၏သက်ဆိုင်ရာ tensile ခွန်အားများမှာ အောက်ပါအတိုင်းဖြစ်သည်-

(1) 8.8 အဆင့်- အနိမ့်ဆုံး ဆန့်နိုင်အားမှာ ခန့်မှန်းခြေ 800 MPa (116,000 psi ခန့်) ရှိပြီး အလယ်အလတ် မြင့်မားသော ကြံ့ခိုင်မှု အကွာအဝေးအတွင်း ကျရောက်ပြီး အသုံးအများဆုံး ဖြစ်သည်။

(2) 10.9 အဆင့်- အနိမ့်ဆုံး tensile strength သည် ခန့်မှန်းခြေအားဖြင့် 1,000 MPa (145,000 psi) ခန့်) ၊ အားကောင်းသော ချိတ်ဆက်မှုများ လိုအပ်သည့် အခြေအနေများအတွက် သင့်လျော်ပါသည်။

(3) 12.9 အဆင့်- အနိမ့်ဆုံး ဆန့်နိုင်အားမှာ ခန့်မှန်းခြေ 1,220 MPa (177,000 psi ခန့်) ဖြစ်ပြီး ၎င်းသည် သတ္တုစပ်စတီးလ်များကြားတွင် အမြင့်မားဆုံး ခံနိုင်ရည်အဆင့်များထဲမှ တစ်ခုဖြစ်သည်။

(4) Mandarin အဆင့် 5- ဆန့်နိုင်အားသည် ခန့်မှန်းခြေအားဖြင့် 120,000 psi ဖြစ်ပြီး၊ ၎င်းသည် မက်ထရစ် 8.8 အဆင့်နှင့် ညီမျှသည်။

(5) American Standard Grade 8- tensile strength သည် ခန့်မှန်းခြေအားဖြင့် 150,000 psi ဖြစ်ပြီး၊ မက်ထရစ် 10.9 အဆင့်နှင့် ညီမျှသည်။
