12 အံသွားနှင်းခဲနှင့်အတူသွား splts

12 အံသွားနှင်းလျှောစီးနှင့်အတူအံသွားများနှင့်အတူအံသွားနှင့်အတူအံသွား bolts များသည်ကုမ္ပဏီများနှင့်ဆန့်ကျင်ရေးဆန့်ကျင်ရေးဆက်သွယ်မှုလိုအပ်သည့်စီမံကိန်းများအတွက်သင့်တော်သည်။ ၎င်းသည်ပိုမိုကောင်းမွန်သော torque ကိုပေးနိုင်ပြီးတင်းကျပ်သည့်လုပ်ငန်းစဉ်အတွင်းသော့ခလောက်မှသော့ခလောက်များကိုတားဆီးနိုင်သည်။ Xiaoguo®စက်ရုံမှထုတ်လုပ်သောသော့ခလောက်သည် MS 14157B-1978 တွင်ကွပ်မျက်မှုစံနှုန်းနှင့်ကိုက်ညီသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

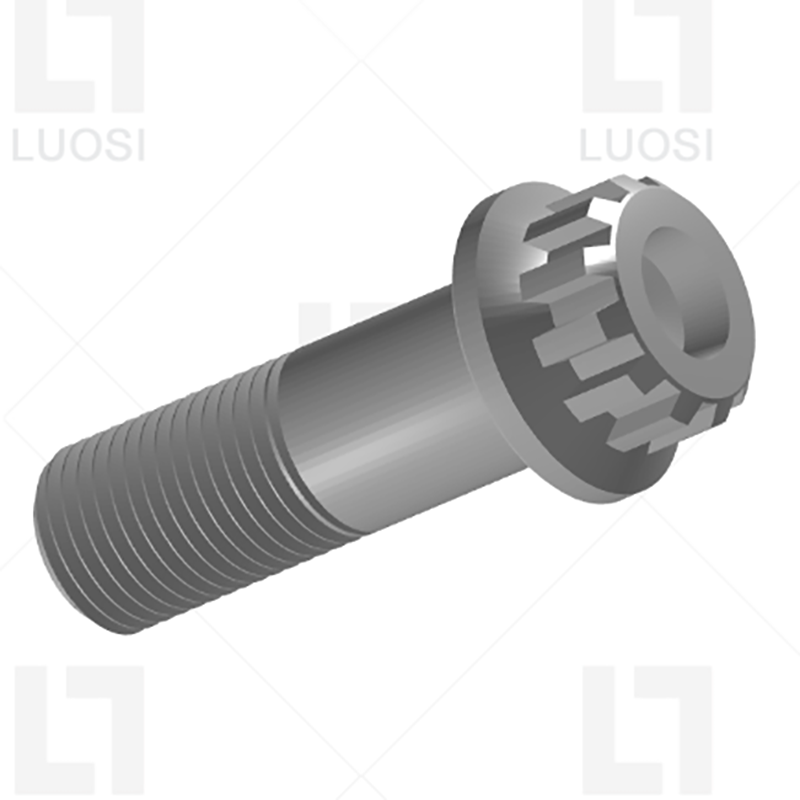

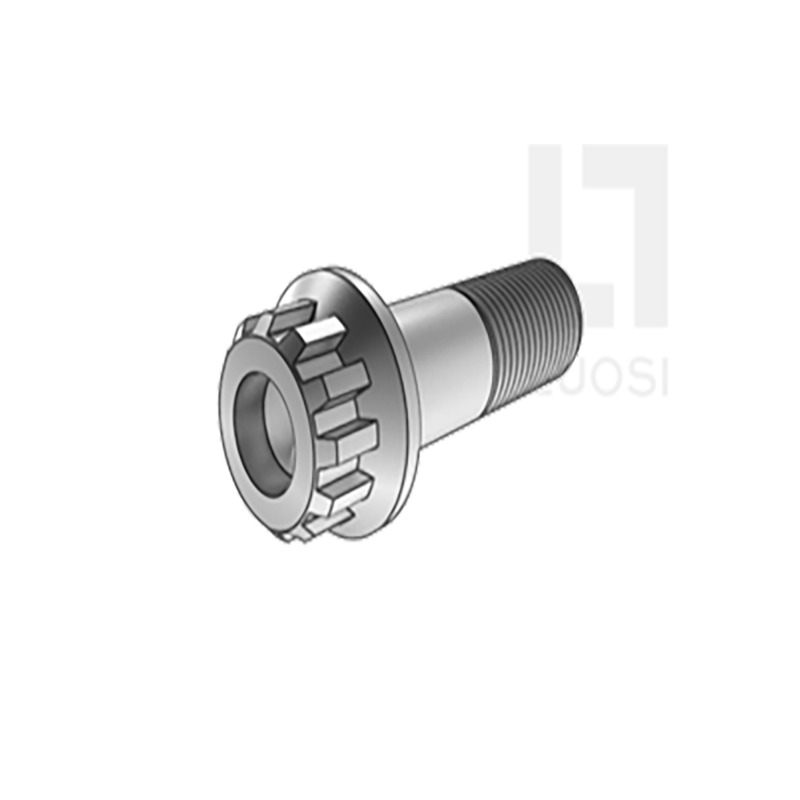

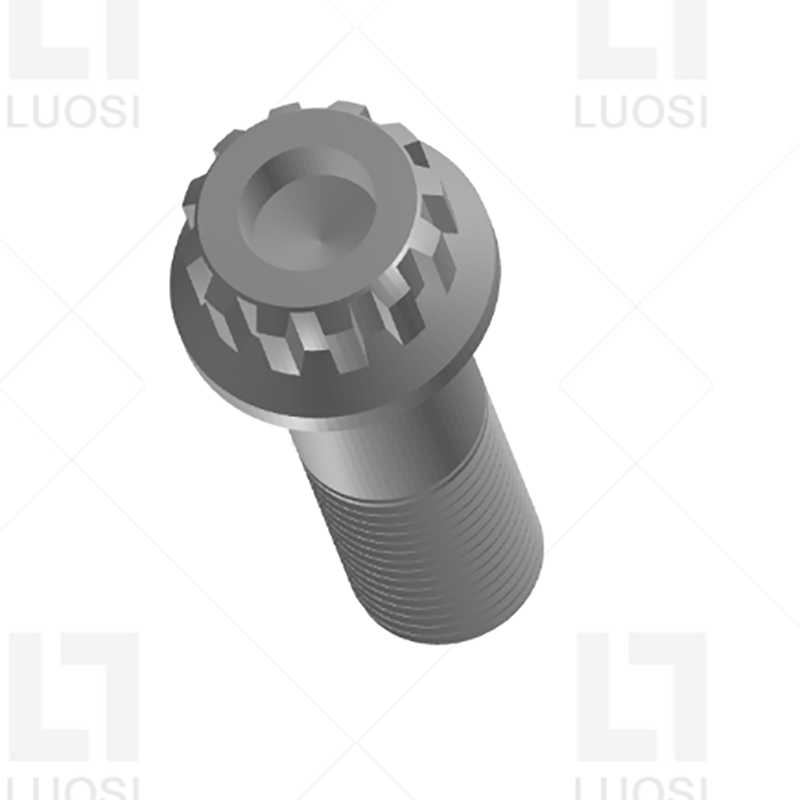

အံသွား 12 ခု၏အကြီးအကဲများကိုအံနက်နှင့်အတူအံသွား 12 ခုဖြင့်ဒီဇိုင်းပြုလုပ်ထားသည်။ ၎င်း၏အောက်ခြေတွင် Gasket ကဲ့သို့သော gasket ကဲ့သို့သော gasket တစ်ခုနှင့်တူသည်။ ၎င်းသည်အဆက်အသွယ် area ရိယာကိုချိတ်ဆက်ထားသောပစ္စည်းနှင့်ချိတ်ဆက်နိုင်သည်။

ထုတ်ကုန်အင်္ဂါရပ်များ

အံသွား 12 ခုနှင့်အတူအံသွားအရောင်များနှင့်အတူအနားကွပ်လေးများပါ 0 င်သည့်အင်္ဂါရပ် 12 ခု၏ထူးခြားသည့်ဖွဲ့စည်းပုံမှာအံသွား 12 ခုနှင့်အံနက်။ 12- သွား spline သည်အင်အားသုံးလျှောက်လွှာများကိုပိုမိုတင်းကျပ်။ ပိုမိုတင်းကျပ်။ ချောမွေ့စေသည်။ Flanges သည်ဖိအားပေးမှုများကိုတားဆီးနိုင်ပြီး connection တည်ငြိမ်မှုကိုမြှင့်တင်ပေးခြင်းနှင့်လျှော့ပေးခြင်းမှတားဆီးခြင်းကိုတားဆီးသည်။

ဤသော့ခလောက်သည်လေရဟတ်တာဘိုင်ဓါး၏ရင်းမြစ်နှင့်ချိတ်ဆက်နိုင်သည်။ Blade Bolt သည်တန်ချိန် 20 ၏ Centrifugal Force အကြောင်းဖြစ်သည်။ ဒါဟာဝန်ကိုထမ်းနိုင်ပါတယ်။ Spline Head သည်တစ်သိန်း 1000 နှင့်ချီသောဟိုက်ဒရောလစ် timque ကိုခံနိုင်ရည်ရှိသည်။ အသေးစားလှုပ်ရှားမှုကြောင့် cracking မှ cracking မှ cracking မှ Composite ပစ္စည်း၏အမြစ်ကိုကာကွယ်နိုင်သည်။ ငါးနှစ်တစ်ကြိမ်အစားထိုးရန်လိုအပ်ပြီးပျက်စီးသွားသောဓါးတစ်ခုစီသည်အမေရိကန်ဒေါ်လာ 250,000 ခန့်ကုန်ကျသည်။

သွား 12 ခုသည် spline ဝက်အူလှော်လည်သမားများနှင့်ကိုက်ညီသည်။ သူတို့ကကြီးမားတဲ့ torque ကိုချွတ်ယွင်းခြင်းမရှိဘဲ, Gasket နှင့်ဆင်တူသော built-in flange functions များ, ထို့ကြောင့်သင်အပိုဆောင်းအစိတ်အပိုင်းများကိုသင်သိမ်းဆည်းနိုင်သည်။ ၎င်းသည်အကြီးစားပစ္စည်းကိရိယာများကိုထိန်းသိမ်းရန်အလွန်သင့်တော်သည်။

12 အံသွားနှင့်အတူအံသွားနှင့်အတူအံလာပြားများနှင့်အတူအနှောင့်အယှက်မရရန်မလွယ်ကူပါ။ လူအများစုတွင် spline tools များမရှိပါ။ အနားကွပ်များသည်တုန်ခါမှုအောက်တွင်သော့ခလောက်များကိုထိန်းသိမ်းထားနိုင်ပြီး၎င်းတို့သည်ခိုးမှုအန္တရာယ်ရှိသည့်အများပြည်သူစက်ယန္တရားများသို့မဟုတ်ရထားလမ်းလမ်းကြောင်းများပေါ်တွင်အသုံးပြုသည်။ မြင့်မားသောတုန်ခါမှုဒေသများ (compressters, generators) အတွက်၎င်းတို့သည်ခိုင်မြဲစွာတပ်ဆင်နိုင်မည်ဖြစ်သည်။ အဆိုပါ spline ယာဉ်မောင်းထွက်မလာပါလိမ့်မယ်။ အဆိုပါ serrated flange option ကမျက်နှာပြင်ကိုက်နိုင်ပါတယ်။ သော့ခတ်အဝတ်လျှော်ရန်မလိုပါ။

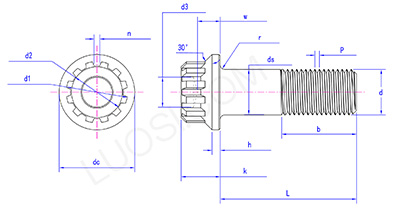

ထုတ်ကုန် parameters တွေကို

မွန်မွန်	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
DC max	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
DC min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k max	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
k မိနစ်	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
hax	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
h min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
ခ	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
D3 Max Max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
မိနစ်	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
မိုင်းတွင်း၌တည်၏	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
MAX	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
ds min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
D1 MAX	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
D1 မိနစ်	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
max max	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
D2 မိနစ်	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
nAX	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n မင်း	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
mAX	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
r min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
