DIN137A Curved Spring Washer

Xiaoguo® စက်ရုံမှထုတ်လုပ်သော DIN137A Curved Spring Washer သည် ထူးခြားသောဒီဇိုင်းရှိသည်။ ဤဒီဇိုင်းသည် bearings ကဲ့သို့သော အစိတ်အပိုင်းများကြားတွင် တည်ငြိမ်သော axial preload force ကို ပေးစွမ်းနိုင်ပြီး၊ axial clearance ကို ဖယ်ရှားပေးကာ၊ washers များ တုန်ခါခြင်းမှ ကာကွယ်နိုင်ကာ အလုံးစုံ အသုံးပြုမှုကို ထိခိုက်ခြင်းမှ ရှောင်ရှားနိုင်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

DIN137A Curved Spring Washer သည် တစ်ခုတည်း သို့မဟုတ် မျိုးစုံသော ကွေးညွှတ်ဖွဲ့စည်းပုံပါရှိသော elastic metal gasket ဖြစ်သည်။ ၎င်းသည် ၎င်း၏ကိုယ်ပိုင် arc ပုံပျက်ခြင်းမှတဆင့် elastic preload force ကိုထုတ်ပေးပြီး bolts နှင့် nuts များအောက်တွင် စုစည်းထားသည်။ ကြိုးများချိတ်ဆက်မှုတွင် ကွာဟမှုကို ဖယ်ရှားရန်၊ ကြိုတင်ဆွဲအားကို ထိန်းသိမ်းရန်၊ အပူချဲ့ထွင်မှု သို့မဟုတ် ဝတ်ဆင်မှုအတွက် လျော်ကြေးပေးပြီး အလယ်အလတ်တုန်ခါမှုကို ခံနိုင်ရည်ရှိစေရန် အသုံးပြုသည်။

နာမည်	DIN137A Curved Spring Washer
ပစ္စည်း	သံမဏိ / အလွိုင်းသံမဏိ / ကာဗွန်သံမဏိ / ကြေးဝါ / နွေဦးသံမဏိ
စံနှုန်းများ	DIN137A
ချည်	မက်ထရစ်/မက်ထရစ်
အရွယ်အစားများ	M2-M12
ပြီးအောင်	ဇင့် / အနက်ရောင် / သဘာဝ / အခြား
စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။	ဟုတ်သည်။
နမူနာ	ဟုတ်သည်။

ဖွဲ့စည်းပုံနိဒါန်း

DIN137A Curved Spring Washer ၏ဖွဲ့စည်းပုံသည်မည်သို့ရှိသနည်း။ ရိုးရှင်းသောအားဖြင့်၎င်းသည် arc ပုံသဏ္ဍာန်ရှိသောသေးငယ်သောသတ္တုလက်စွပ်ဖြစ်သည်။

【ခြုံငုံပုံစံ】

DIN137A Curved Spring Washer သည် ပုံမှန် flat washer မဟုတ်ပါ။ လက်ထဲမှာ ကိုင်ထားရင် အပြားမကျန်ဘဲ သူ့အလိုလို ပေါက်ထွက်လာတာကို တွေ့ရပါလိမ့်မယ်။ ဖောင်းလာပုံပေါ် မူတည်၍ အဓိကအားဖြင့် ဖွဲ့စည်းပုံ နှစ်ခုရှိသည်။

(1)Single-wave arc ပုံသဏ္ဍာန် (သေးငယ်သော arch bridge ကဲ့သို့)

အဝတ်လျှော်စက်တစ်ခုလုံးတွင် အလယ်သည် ပိုမြင့်ပြီး ဘေးနှစ်ဖက်သည် အောက်ခြေတွင် သေးငယ်သော arch bridge နှင့် ဆင်တူသည်။ ၎င်း၏လွတ်လပ်သောအခြေအနေတွင်၊ ၎င်း၏သဘာဝအမြင့်သည်၎င်း၏အထူထက်များစွာပိုကြီးသည်။ ပြားသွားသောအခါ၊ ၎င်းသည် ပြောင်းပြန်တွန်းအားကို ထုတ်ပေးလိမ့်မည်။

(၂) လှိုင်းမျိုးစုံ (လှိုင်းတွန့် အာလူးကြော်ကဲ့သို့)

အ၀တ်လျှော်စက်တွင် လှိုင်းနှစ်ခု သို့မဟုတ် ထို့ထက်ပိုသော လှိုင်းများ ရှိပြီး တောင်ထိပ်များနှင့် ချိုင့်များသည် လုံးပတ်ပတ်လည်တွင် လှည့်ပတ်လျက် ရှိနေသည်။ ဤဖွဲ့စည်းပုံအား ဖိသိပ်သောအခါ၊ ပုံပျက်ခြင်းမှာ လှိုင်းတစ်ခုတည်းကဲ့သို့ သိသိသာသာမဟုတ်သော်လည်း elasticity သည် ပို၍တူညီသည်။

ဤဆေးလျှော်စက် နှစ်မျိုးစလုံးသည် အလယ်တွင် အပေါက်ရှိပြီး အနားပတ်ပတ်လည်တွင် ပြတ်တောက်မှုမရှိသော စက်ဝိုင်းအဝိုင်းများ နှစ်ခုလုံးဖြစ်သည်။ ပစ္စည်း၏အထူသည်တစ်လျှောက်လုံးတူညီသည်။

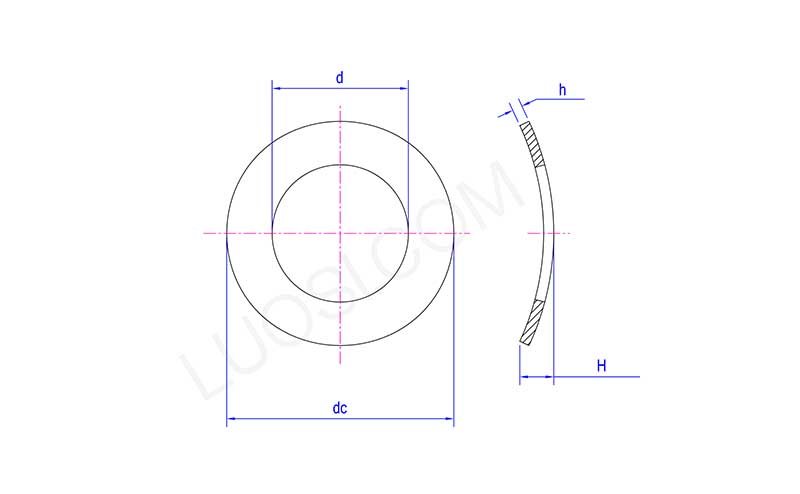

DIN137A Curved Spring Washer

မွန်	ɸ၂	ɸ2.5	ɸ၃	ɸ၄	ɸ၅	ɸ၆	ɸ၈	ɸ၁၀
ဃ မိနစ်	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d အများဆုံး	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc မိနစ်	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc အမြင့်ဆုံး	4.5	5.5	6	8	10	11	15	18
ဇမိ	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【အဓိကဖွဲ့စည်းပုံဆိုင်ရာအစိတ်အပိုင်းများ】

(၁) Arc-shaped contour (core)

gasket သည်၎င်း၏လွတ်လပ်သောအခြေအနေတွင်မပြန့်ပွားပါ။ ယင်းအစား၊ ၎င်းသည် တစ်ခုတည်းသော arc မျက်နှာပြင် (arch bridge ကဲ့သို့) သို့မဟုတ် စက်ဝိုင်းလမ်းကြောင်းတစ်လျှောက်တွင် လှိုင်းမျိုးစုံ (လှိုင်းများကဲ့သို့) ကို တင်ပြသည်။

ဤအကွေး/လှိုင်းပုံသဏ္ဍာန်သည် ပျော့ပျောင်းမှု၏အရင်းအမြစ်ဖြစ်သည်။

(၂) ဖြတ်တောက်ခြင်းမဟုတ်သော ကွင်းပိတ်

DIN137A Curved Spring Washer သည် ခရုပတ်ပြတ်တောက်မှုမရှိဘဲ ပြီးပြည့်စုံသော လက်စွပ်ဖြစ်သည်။

(၃) ယူနီဖောင်းအထူအပိုင်း

Gasket ၏ အထူသည် တဖြည်းဖြည်း ပြောင်းလဲခြင်း သို့မဟုတ် ပါးလွှာခြင်းမရှိဘဲ လုံးပတ်တစ်ခုလုံး တူညီပါသည်။

(၄) အပြင်အချင်းမှ အတွင်းအချင်း အချိုး

အပြင်အချင်းနှင့် အတွင်းအချင်း၏ အချိုးသည် အဝတ်လျှော်စက်၏ တောင့်တင်းမှုနှင့် ပံ့ပိုးမှုဧရိယာအပေါ် သက်ရောက်မှုရှိသည်။
