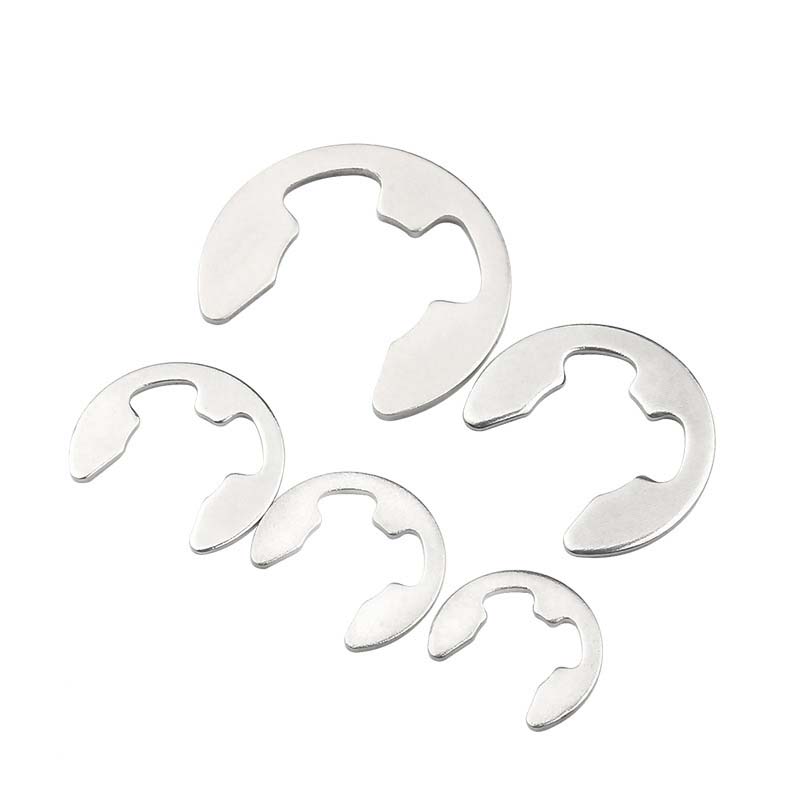

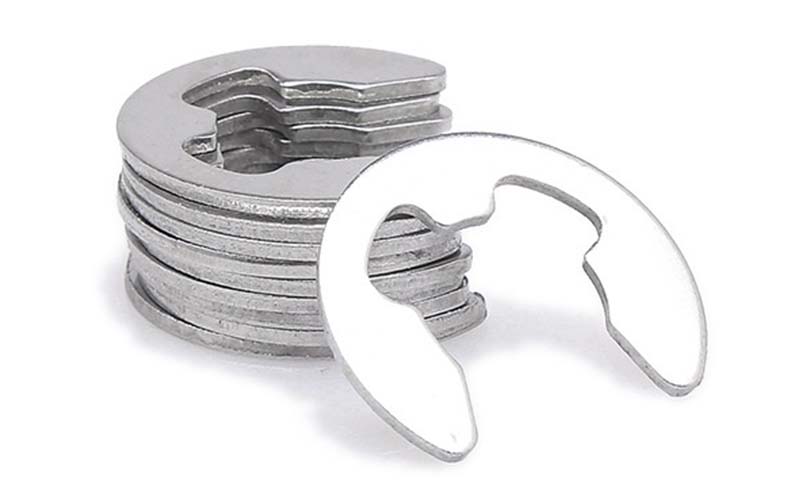

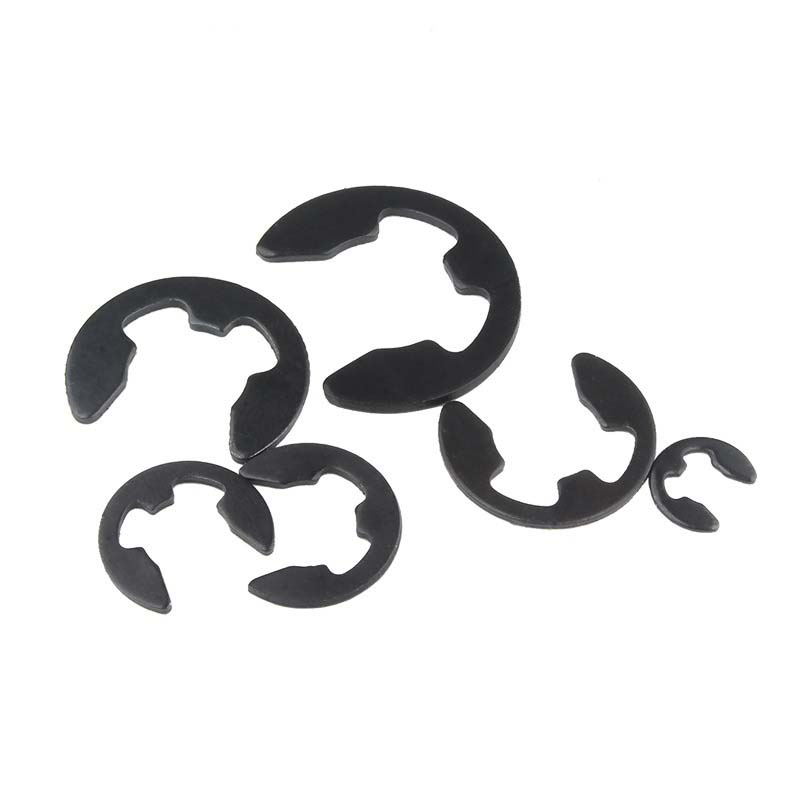

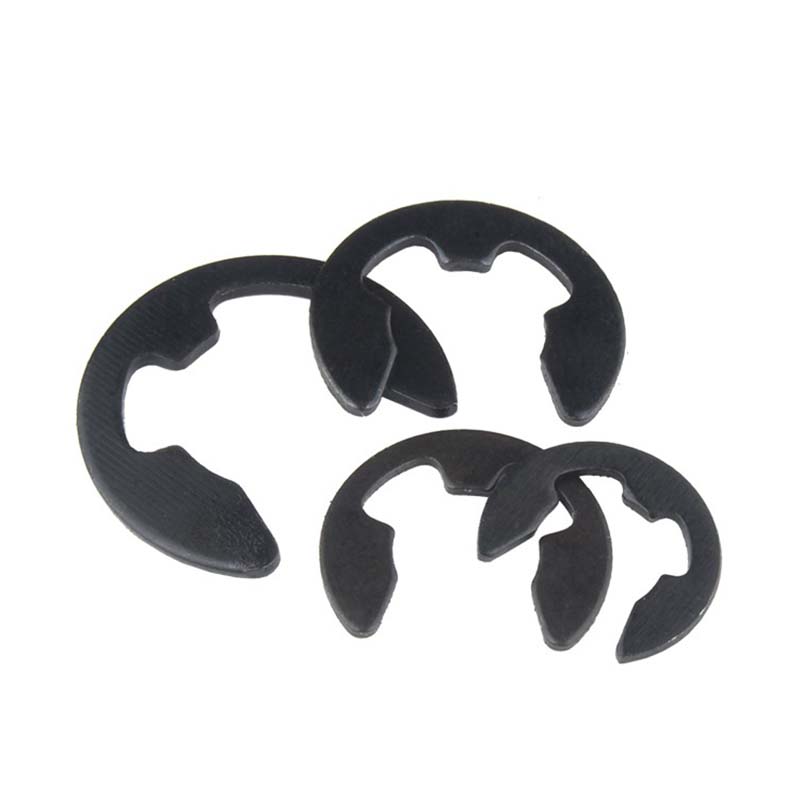

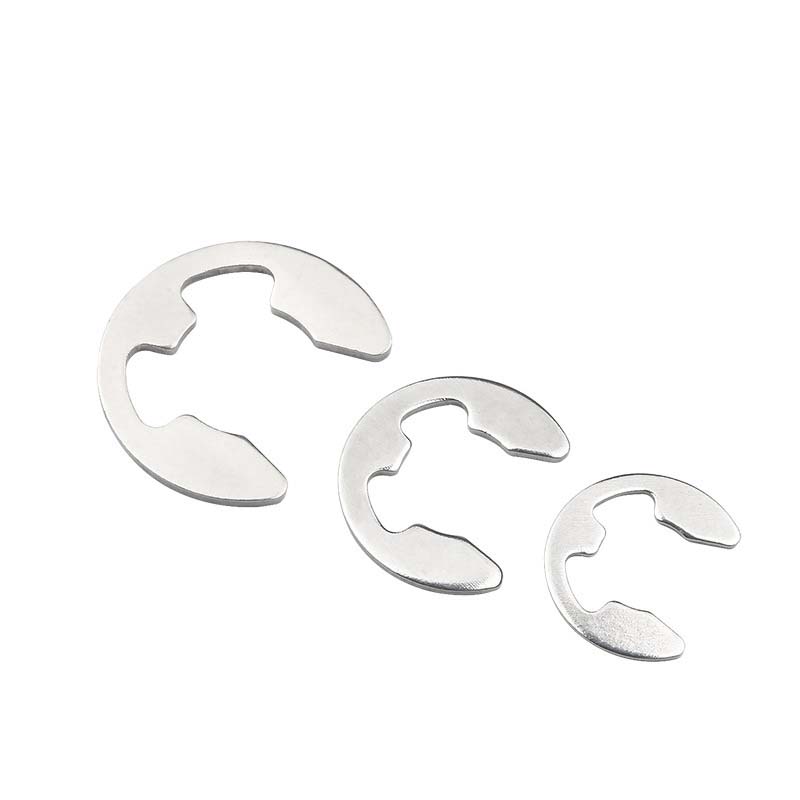

E Circlip

E Circlip ကို E-Type retaining ring ဟုခေါ်သည်။ အဓိကအမျိုးအစား နှစ်မျိုးရှိသည်- အိမ်တွင်းပေါက်များအတွက် အတွင်းကွင်းများနှင့် ရှပ်တပ်ဆင်ခြင်းအတွက် ပြင်ပကွင်းများ။ ISO အသိအမှတ်ပြုလက်မှတ်များဖြင့် Xiaoguo® သည် ထုတ်ကုန်အားလုံးသည် နိုင်ငံတကာစံချိန်စံညွှန်းများနှင့် ကိုက်ညီကြောင်း သေချာစေသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

E Circlips အတွက် ရွေးချယ်စရာ ပစ္စည်းများ အများအပြား ရှိပါသည်၊ ဥပမာ သံမဏိ၊ ကာဗွန်သံမဏိ၊ အလူမီနီယမ် သို့မဟုတ် တိုက်တေနီယမ် အလွိုင်း စသည်တို့။ မတူညီသော လိုအပ်ချက်များနှင့် အခြေအနေများအလိုက် မှန်ကန်သော ပစ္စည်းကို ရွေးချယ်ပါ။ သံမဏိမျှော့ကြိုးများကို ထိန်းသိမ်းထားသည့်ကွင်းများသည် သံချေးတက်ခြင်းနှင့် ချေးခံနိုင်ရည်ရှိပြီး ရေကြောင်း သို့မဟုတ် ဓာတုပတ်ဝန်းကျင်များတွင် အသုံးပြုရန် ပိုမိုသင့်လျော်ပါသည်။ ကာဗွန်သံမဏိ မျှော့ကြိုးများကို ထိန်းသိမ်းထားသည့် လက်စွပ်များသည် ပိုမိုမာကျောမှု ရှိစေရန် အပူဖြင့် ပြုပြင်ထားသောကြောင့် ဆန့်နိုင်အား ပိုမိုရရှိကာ လေးလံသော စက်ယန္တရားများအတွက် သင့်လျော်ပါသည်။ အလူမီနီယမ် သို့မဟုတ် တိုက်တေနီယမ် အလွိုင်းခံလက်စွပ်သည် ခိုင်ခံ့ပြီး တာရှည်ခံသည့် ပေါ့ပါးသော လက်စွပ်ဖြစ်သည်။Inconel® သည် ပြင်းထန်သောအပူချိန်ကို ခံနိုင်ရည်ရှိသော သတ္တုစပ်တစ်ခုဖြစ်ပြီး အာကာသယာဉ် သို့မဟုတ် စွမ်းအင်နယ်ပယ်များတွင် အသုံးပြုရန် သင့်လျော်ပါသည်။ မှန်ကန်သော ပစ္စည်းကို ရွေးချယ်ခြင်းသည် မလိုအပ်သော ကုန်ကျစရိတ်များကို လျှော့ချနိုင်သည်၊ အစားထိုးသည့်အကြိမ်ရေကို လျှော့ချနိုင်ပြီး ဝတ်ဆင်မှု ခံနိုင်ရည်ရှိပြီး တာရှည်ခံပါသည်။ Xiaoguo® သည် DIN၊ ISO နှင့် ANSI ကဲ့သို့သော စက်မှုလုပ်ငန်းစံနှုန်းများနှင့်အညီ ထုတ်လုပ်ပြီး အရည်အသွေးကို အာမခံပါသည်။

လျှောက်လွှာ

E circlips များသည် အစိတ်အပိုင်းများကို မြဲမြံစွာထားရန်လိုအပ်သည့် စက်ပိုင်းဆိုင်ရာ တပ်ဆင်မှုများတွင် အလွန်အသုံးဝင်ပါသည်။ ၎င်းတို့သည် မော်တာအတွင်းတွင် ဝက်ဝံများ၊ ဂီယာများတွင် ဂီယာများနှင့် ဟိုက်ဒရောလစ်စနစ်များရှိ ပစ္စတင်များကို ကိုင်ဆောင်ထားသည်။ ကားများအတွက်၊ ၎င်းတို့ကို axle setups များနှင့် ဘရိတ်စနစ်များတွင် အသုံးပြုကြပြီး စက်ရုံများတွင် conveyor belts နှင့် pump shafts များတွင် တွေ့ရမည်ဖြစ်ပါသည်။ အီလက်ထရွန်းနစ်ပစ္စည်းများတွင်၊ သေးငယ်သော ထိန်းကွင်းများသည် ချိတ်ဆက်ကိရိယာများကို လှည့်ပတ်ခြင်းမှ ကာကွယ်ပေးသည်။ ၎င်းတို့သည် လေတာဘိုင်ရှိ ဂီယာဘောက်စ်များကဲ့သို့ အစိမ်းရောင်စွမ်းအင် တပ်ဆင်မှုများတွင်ပင် လုပ်ဆောင်ကြသည်။ အစိတ်အပိုင်းများကို axially လျှောကျခြင်းမှရပ်တန့်ခြင်းဖြင့်၊ ဤကွင်းများသည် စက်များကို ပို၍မှန်မှန်လည်ပတ်စေပြီး ပြုပြင်ထိန်းသိမ်းချိန်ကို လျှော့ချကာ စက်ရုပ်များ၊ ဆေးဘက်ဆိုင်ရာပစ္စည်းများနှင့် အကြီးစားစက်ယန္တရားများကဲ့သို့ နယ်ပယ်များစွာတွင် စက်ကိရိယာများကို ပိုမိုကြာရှည်စေပါသည်။

E Circlip

အရွယ်အစား

မေး- သင့်လျော်သော E-type circlip အရွယ်အစားနှင့် အမျိုးအစားကို မည်သို့ရွေးချယ်ရမည်နည်း။

A- မှန်ကန်သော Circlip ကိုရွေးချယ်သည့်အခါ၊ bore သို့မဟုတ် shaft ၏အရွယ်အစား၊ groove specs နှင့် axial load မည်မျှလိုအပ်သည်ကိုကြည့်ရှုရန်လိုအပ်သည်။ ရိုးတံ/ပေါက်အချင်းနှင့် groove depth/width ကို တိကျစွာတိုင်းတာရန် သင့်လျော်သောကိရိယာများကို အသုံးပြုပါ။ Xiaoguo® လမ်းညွှန်ချက်များ သို့မဟုတ် ဇယားများ (DIN 471/472 သို့မဟုတ် ANSI B27.1 ကဲ့သို့) ဤတိုင်းတာမှုများကို စံလက်စွပ်အရွယ်အစားများနှင့် ကိုက်ညီရန် စစ်ဆေးပါ။

စိတ်ကြိုက်ပြင်ဆင်မှုများအတွက်၊ ဝန်သည် တည်ငြိမ်နေသလား သို့မဟုတ် အချိန်နှင့်အမျှ ပြောင်းလဲခြင်းရှိမရှိ စဉ်းစားပါ။ ခရုကွင်းများသည် လမ်းကြောင်းအမျိုးမျိုးသို့ တွန်းပို့သောဝန်များအတွက် ပိုကောင်းသည်၊ တိပ်ကွင်းများသည် မြန်နှုန်းမြင့် လှည့်ပတ်သည့်အစိတ်အပိုင်းများအတွက် ကောင်းမွန်စွာအလုပ်လုပ်သော်လည်း၊ သင်မသေချာပါက၊ လက်စွပ်သည် အလုပ်၏ဖိစီးမှုများကို ကိုင်တွယ်ဖြေရှင်းနိုင်ကြောင်း သေချာစေရန် FEA စမ်းသပ်ခြင်းနှင့်ပတ်သက်၍ ကျွန်ုပ်တို့အား မေးမြန်းနိုင်ပါသည်။

အရွယ်အစား မှားယွင်းခြင်းသည် ကြီးမားသော ကိစ္စဖြစ်ပြီး ၎င်းသည် လက်စွပ်ကို ကွေးစေခြင်း၊ groove ကို ပျက်စီးစေခြင်း သို့မဟုတ် တပ်ဆင်မှု တစ်ခုလုံးကို ပျက်သွားစေနိုင်သည်။ ဒါကြောင့် ကွင်းကို သေသေချာချာ တိုင်းတာဖို့ အချိန်ယူပြီး အလုပ်ရဲ့ လိုအပ်ချက်နဲ့ ကိုက်ညီပါတယ်။

မွန်	Φ၂	Φ၂.5	Φ၃	Φ၃.5	Φ၄	Φ၅	Φ၆	Φ၈	Φ၉	Φ12	Φ၁၅
d အများဆုံး	2	2.5	3	3.5	4	5	6	8	9	12	15
ဃ မိနစ်	1.86	2.36	2.86	3.32	3.82	4.82	5.82	7.78	8.78	11.73	14.73
n အများဆုံး	1.825	2.325	2.625	3.125	3.65	4.65	5.65	7.68	8.18	10.715	13.215
n မိ	1.575	2.075	2.375	2.875	3.35	4.35	5.35	7.32	7.82	10.285	12.785
h အမြင့်ဆုံး	0.4	0.4	0.6	0.6	0.8	0.8	1	1	1	1.2	1.5
ဇမိနစ်	0.36	0.36	0.55	0.55	0.73	0.73	0.91	0.91	0.91	1.11	1.39
dc အမြင့်ဆုံး	5	6	7	8	9	10	12	16	18	24	30

E Circlip Structure diagram

ထုတ်ကုန်ပစ္စည်း

E Circlip ကို အဓိကအားဖြင့် သတ္တုပစ္စည်းများဖြင့် ပြုလုပ်ထားပြီး လျှောက်လွှာပတ်ဝန်းကျင်နှင့် လိုအပ်ချက်များအပေါ် အခြေခံ၍ သီးခြားအမျိုးအစားကို ရွေးချယ်ထားသည်။ ကာဗွန်သံမဏိသည် တတ်နိုင်၍ အခြေခံခိုင်ခံ့မှုရှိသော အသုံးအများဆုံးပစ္စည်းဖြစ်ပြီး၊ မြင့်မားသောချေးခံနိုင်ရည်မလိုအပ်ဘဲ ယေဘူယျအိမ်တွင်းပတ်ဝန်းကျင်များအတွက် သင့်လျော်သည်။ ဤကာဗွန်သံမဏိချောင်းများကို များသောအားဖြင့် သံချေးတက်ခြင်းမှကာကွယ်ရန် galvanization သို့မဟုတ် electrophoresis ဖြင့် မျက်နှာပြင်ကို ပြုပြင်ထားသည်။ ပြင်ပစက်ကိရိယာများ သို့မဟုတ် စိုစွတ်သောပတ်ဝန်းကျင်များကဲ့သို့သော သံချေးတက်ခြင်းကို ခံနိုင်ရည်မြင့်မားသော အခြေအနေများအတွက်၊ သံမဏိကို အသုံးပြုသည်။ ယေဘူယျအားဖြင့် သံမဏိအဆင့်များသည် 304 နှင့် 316 ပါဝင်ပြီး ဓာတ်တိုးမှုနှင့် ချေးကို ထိရောက်စွာ ခုခံနိုင်သည်။ မော်တော်ကားအင်ဂျင်ခန်းများကဲ့သို့ အပူချိန်မြင့်သော သို့မဟုတ် ကြံ့ခိုင်မှုမြင့်မားသော အသုံးချပရိုဂရမ်များတွင် အပူခံနိုင်ရည်နှင့် ဆန့်နိုင်အားကို မြှင့်တင်ရန်အတွက် သတ္တုစပ်စတီးကို အသုံးပြုထားသည်။ အထူးအလင်းဝန်ဆောင်မှုအခြေအနေများအတွက် E Circlips အနည်းငယ်ကို အလူမီနီယမ်သတ္တုစပ်ဖြင့် ပြုလုပ်ထားသောကြောင့် ပေါ့ပါးပြီး လုပ်ဆောင်ရလွယ်ကူသည်။ ပစ္စည်းရွေးချယ်မှုသည် သံကြိုး၏ ဝန်ဆောင်မှုသက်တမ်းနှင့် စွမ်းဆောင်ရည်ကို တိုက်ရိုက်သက်ရောက်သောကြောင့် ၎င်းကို ပတ်ဝန်းကျင်စိုထိုင်းဆ၊ အပူချိန်၊ ဝန်ထမ်းနိုင်စွမ်းရည်နှင့် ချေးအန္တရာယ်များကဲ့သို့သော အကြောင်းရင်းများဖြင့် ဆုံးဖြတ်သည်။
