Hexagon Flange Self Cutting Concrete Anchor Bolt

Xiaoguo® စက်ရုံ၏ Hexagon Flange Self Cutting Concrete Anchor Bolt - အနားကွပ်ခေါင်းနှင့် မာကျောသော tapping ချည်မျှင်များပါသည့် အစိတ်အပိုင်းတစ်ခု ဒီဇိုင်း။ ခေါက်တံဟောင်းများကဲ့သို့ အစွန်းများကွဲအက်ခြင်းမရှိပါ။ ဖြုတ်တပ်ပြီး ပြန်သုံးလို့ရတယ်။ ကွန်ကရစ်နှင့် အုတ်တိုက်များတွင် ပိုမိုအားကောင်းသည်။ လက်ကားစျေးနှုန်းရရှိနိုင်ပါသည် - စျေးနှုန်းတောင်းဆိုပါ။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

China Xiaoguo® မှ Hexagon Flange Self Cutting Concrete Anchor Bolt တွင် ဦးခေါင်း၊ အနားကွပ်၊ ရိုးတံ၊ ကိုယ်တိုင်ဖြတ်တောက်သည့်ချည်နှင့် အမြီးလမ်းညွှန်အပိုင်း ငါးပိုင်းပါဝင်သည်။

1.Hex Flange ဦးခေါင်း

ဦးခေါင်းသည် စံဆဋ္ဌဂံပုံသဏ္ဍာန်ဖြစ်ပြီး၊ ဆန့်ကျင်ဘက်အခြမ်းများ၏ အကျယ်သည် DIN ဆဋ္ဌဂံခေါင်းအတိုင်းအတာများနှင့် ကိုက်ညီပါသည်။ ဦးခေါင်းအောက်တွင် ပေါင်းစပ်ဖွဲ့စည်းထားသော အနားကွပ်ပြားတစ်ခုဖြစ်သည်။

လုပ်ဆောင်ချက်-

ဆဋ္ဌဂံခေါင်းအဒက်တာ Standard socket wrench သို့မဟုတ် impact wrench ကို ရနိုင်သောကြောင့် တပ်ဆင်မှုကို ရိုးရှင်းစေပါသည်။

အနားကွပ်သည် ပုံသေအစိတ်အပိုင်းနှင့် ထိတွေ့ဧရိယာကို တိုးစေပြီး ပျော့ပျောင်းသောပစ္စည်းများ၏ ဖိသိပ်မှုကို ကာကွယ်ပေးသည်။

အနားကွပ်၏အောက်ခြေတွင် တင်းကျပ်ပြီးနောက် တုန်ခါမှုကြောင့် လျော့ရဲခြင်းမှ ကာကွယ်ပေးသည့် radial serrations များ တပ်ဆင်ထားသည်။

2. လှံတံအပိုင်းနှင့် threaded အသွင်ကူးပြောင်းမှုအပိုင်း

Rod ကူးပြောင်းခြင်း- ချိတ်ဆက်ထားသော အနားကွပ်အောက်ရှိ မီးချောင်းတို (2-3 မီလီမီတာ) ရှိသည်။ ၎င်းသည် ချည်အမြစ်ကို အလွန်အမင်း စုစည်းမှုမှ တားဆီးကာ အနားကွပ်အတွက် ချောမွေ့သော bearing မျက်နှာပြင်ကို ထောက်ပံ့ပေးသည်။

3.Self-cutting/tapping Thread

60° ရှိသော သွားပရိုဖိုင်းထောင့်၊ ချွန်ထက်သောသွားများနှင့် ဖြတ်တောက်ထားသော အစွန်းများပါရှိသော စံမက်ထရစ်ချည်။

ချည်မျှင်သည် အချိုးမညီ။ ရှေ့ဘက်ခြမ်းသည် မတ်စောက်ပြီး နောက်ဘက်ခြမ်းသည် ပျော့ပျောင်းသောကြောင့် မြေအောက်စထရိသို့ ဖြတ်ရန် အဆင်ပြေသည်။

4.Tail လမ်းညွှန်အပိုင်း

Hexagon Flange Self Cutting Concrete Anchor Bolt ကို ချည်မျှင်များ၏ ကနဦးထိတွေ့မှုအတွင်း သွေဖည်မှုတစ်ခုခုကို ကာကွယ်ရန် တူးဖော်ထားသော အပေါက်ထဲသို့ လမ်းညွှန်ပါ။

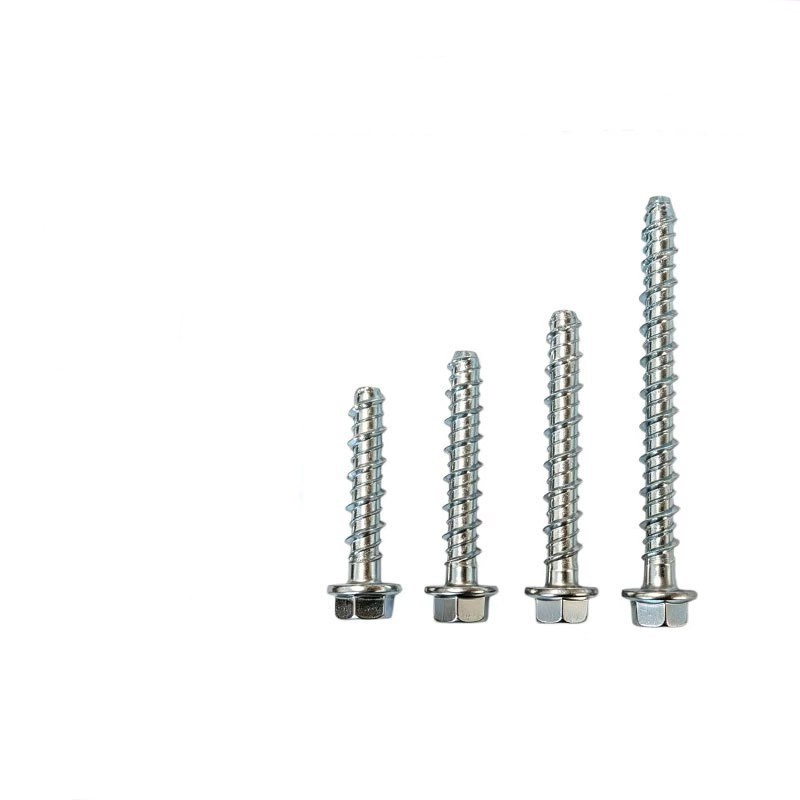

Hexagon Flange Self Cutting Concrete Anchor Bolt

Hexagon Flange Self Cutting Concrete Anchor Bolt VS ရိုးရာချဲ့ထွင်ထားသော ကျောက်ဆူးများ

ရှုထောင့်မျိုးစုံကို ထည့်သွင်းစဉ်းစားပြီး Hexagon Flange Self Cutting Concrete Anchor Bolt နှင့် Traditional expansion anchor bolts များအကြား ပြည့်စုံသော နှိုင်းယှဉ်မှုကို ပြုလုပ်ခြင်း။

1. တပ်ဆင်မှုအဆင့်များ၊ အလွှာလိုအပ်ချက်များ၊ ဝန်ထမ်းစွမ်းရည်နှင့် ကွဲထွက်နိုင်ခြင်းစသည်ဖြင့် တိုက်ရိုက်နှိုင်းယှဉ်မှုကို ပြုလုပ်ခဲ့ပါသည်။

နှိုင်းယှဉ်မှု ပရောဂျက် Hexagon Flange Self Cutting Concrete Anchor Bolt ရိုးရာချဲ့ထွင်ထားသော ကျောက်ဆူးများ

တပ်ဆင်ခြင်း အဆင့်များ ① တူးဖော်ခြင်း → ② အပေါက်ကို သန့်ရှင်းရေးလုပ်ခြင်း → ③ ထည့်သွင်းခြင်း ① တူးဖော်ခြင်း → ② အပေါက်ကို သန့်ရှင်းရေးလုပ်ခြင်း → ③ တိုးချဲ့ပြွန်ထည့်ခြင်း → ④ ဖန်ခွက်ခေါင်းကို ခေါက်ခြင်း → ⑤ ပဲ့ကို တင်းကျပ်ခြင်း

တပ်ဆင်ခြင်း ကိရိယာများ ထိခိုက်မှု တူးခြင်း + ပလပ်ပေါက် လိမ်ဖဲ့ခြင်း / ထိခိုက်မှု လိမ်ဖဲ့ခြင်း Impact drill + တူ + ကတုတ်ကွေး ၊

လုပ်ကြံရန် လိုအပ်ပါသလား။ မလိုအပ်ပါ။ လိုအပ်သည်။

အနားသတ်/အကွာအဝေး လိုအပ်ချက် အသေး အကြီး

အခြေခံပစ္စည်းအန္တရာယ်၊ ချဲ့ထွင်မှုဖိအားမရှိ၊ ကွန်ကရစ်၏ကွဲအက်ခြင်းမဖြစ်စေဘဲ အလွန်အကျွံ ချဲ့ထွင်မှုဖိအားကြောင့် ကွန်ကရစ်ကွဲအက်ခြင်းကို ဖြစ်ပေါ်စေနိုင်သည်။

တပ်ဆင်ပြီးပါက ချက်ချင်းလည်ပတ်နိုင်ပါမည်လား။ ဟုတ်ကဲ့ ဟုတ်ကဲ့

2. တပ်ဆင်ချိန် နှိုင်းယှဉ်မှု (လူတစ်ဦးတည်း လုပ်ဆောင်ချက်၊ တစ်ခုတည်းသော ကျောက်ဆူးတုံး)

Hexagon Flange Self Cutting Concrete Anchor Bolt: ခန့်မှန်းခြေ 40 မှ 60 စက္ကန့် (တူးဖော်ခြင်း + သန့်ရှင်းရေး + ထည့်သွင်းခြင်း)

ရိုးရာချဲ့ထွင်ထားသော ကျောက်ဆူးတုံးများ : ခန့်မှန်းခြေ 90 - 120 စက္ကန့် (တူးဖော်ခြင်း + သန့်ရှင်းရေး + ထည့်သွင်းခြင်း + နှိပ်ခြင်း + တင်းကျပ်ခြင်း)

3. Re-work နှင့် ပြုပြင်စရိတ်

Hexagon Flange Self Cutting Concrete Anchor Bolt: တပ်ဆင်နေစဉ်အတွင်း torque wrench သည် torque ကို အလွယ်တကူ ထိန်းချုပ်နိုင်ပြီး ကွန်ကရစ်ကို ကွဲအက်မည်မဟုတ်ပါ။

သမားရိုးကျ ချဲ့ထွင်ထားသော ကျောက်ဆူးတုံးများ : တပ်ဆင်ခြင်း လုပ်ငန်းစဉ်အတွင်း ကွန်ကရစ်ကို အက်ကွဲစေသည့် တွန်းအား အလွန်အကျွံ သက်ရောက်ခဲ့သည်။ အစိတ်အပိုင်းဟောင်းကို ဖယ်ရှားပြီး အသွင်အပြင်ကို ထိခိုက်စေနိုင်သည့် အချိန်ကုန်စေမည့် အပေါက်အသစ်တစ်ခုကို တူးရန် လိုအပ်ပါသည်။

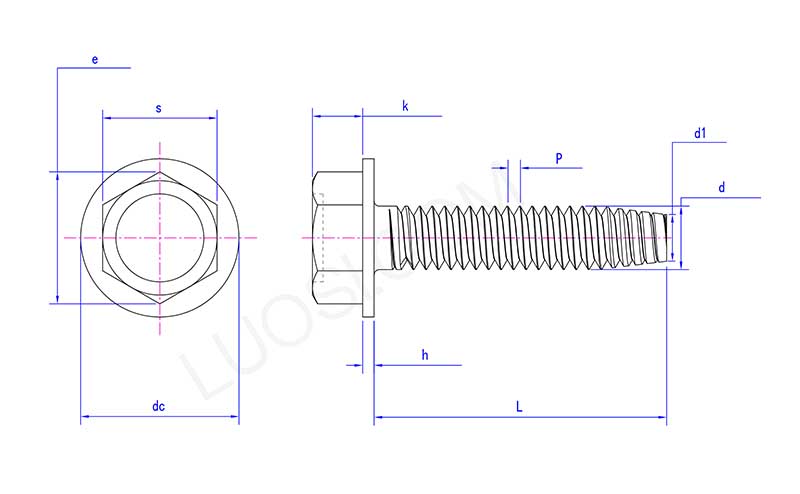

Hexagon Flange Self Cutting Concrete Anchor Bolt

မွန်	#၂	#၃
P	56	48
s အများဆုံး	0.125	0.125
s မိနစ်	0.12	0.12
e min	0.134	0.134
k အများဆုံး	0.05	0.055
k မိနစ်	0.04	0.044
dc အမြင့်ဆုံး	0.166	0.177
de min	0.154	0.163
h အမြင့်ဆုံး	0.016	0.016
ဇမိနစ်	0.01	0.01
d အများဆုံး	0.086	0.099
ဃ မိနစ်	0.0813	0.0938
d1	0.068	0.078
