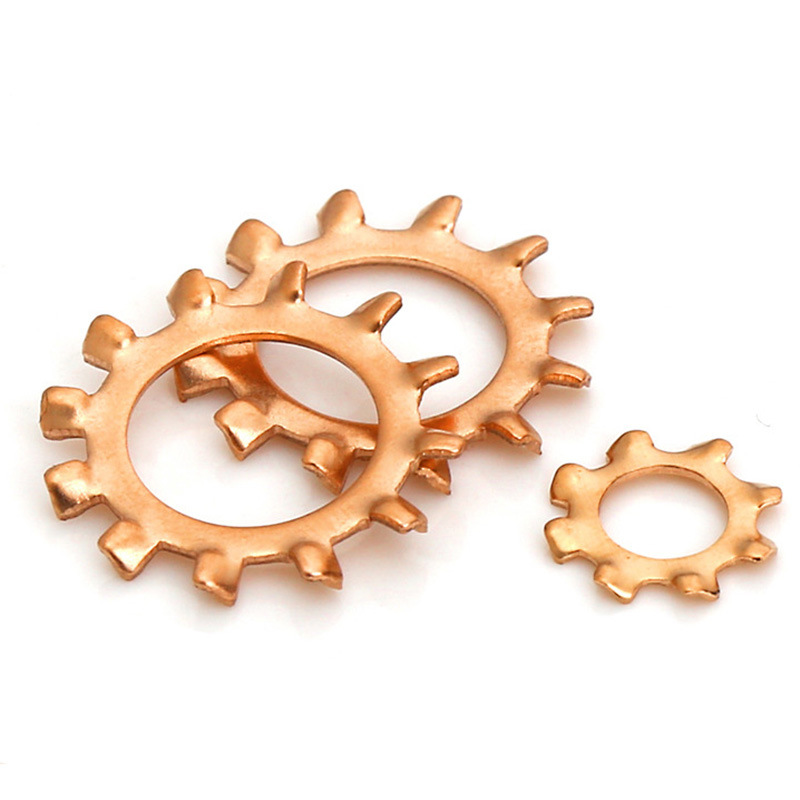

Outer Serrated Lock Washer

Xiaoguo® စက်ရုံမှ ထုတ်လုပ်သည့် အပြင်ဘက် serrated Lock washer သည် အလွန်ကောင်းမွန်သော ရှော့ခ်ကို ခံနိုင်ရည်ရှိပြီး လျော့ရဲမှုကို ဆန့်ကျင်သည့် စွမ်းဆောင်ရည်ရှိသည်။ အသုံးပြုသောအခါ၊ ပြင်ပသွားများကို bolt ၏ဦးခေါင်းနှင့် workpiece ၏မျက်နှာပြင်တွင်ထည့်သွင်းထားမည်ဖြစ်ပြီး၊ ထို့ကြောင့် bolt လျော့ရဲခြင်းမှကာကွယ်ပေးသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Outer serrated Lock washer သည် အပြင်ဘက်အစွန်းတစ်ဝိုက်တွင် သွားများပါသော သွားများပါသော ပျော့ပျောင်းသော gasket များဖြစ်သည်။ သွားများသည် ရေဆေးစက်၏ အပြင်ဘက် စက်ဝိုင်းမှ အချင်းများ ဆန့်ထွက်သည်။

ဘောလီများ သို့မဟုတ် အခွံမာသီးများကို တင်းကျပ်သည့်အခါ ဤအပြင်ဘက်သွားများသည် အစိတ်အပိုင်း၏ မျက်နှာပြင်ပေါ်သို့ ဆုပ်ကိုင်ထားသည်။ ၎င်းသည် ပွတ်တိုက်မှုကို တိုးစေပြီး စက်လော့ခ်တစ်ခု ဖြစ်လာစေသောကြောင့် တွယ်ကပ်သည် လွယ်လွယ်ကူကူ ကျွတ်ထွက်မည်မဟုတ်ပါ။

အတွင်းသွားသော့ခတ်ဆေးစက်များနှင့် နှိုင်းယှဉ်ပါက ပြင်ပသွားပုံစံသည် ပိုကြီးသော အပြင်ဘက်အရွယ်အစားရှိသော အစိတ်အပိုင်းများအတွက် ပိုမိုကောင်းမွန်ပါသည်။ ၎င်းသည် ဖိအားများကို အညီအမျှ ပျံ့နှံ့စေပြီး တည်ငြိမ်သောသော့ခတ်မှု အကျိုးသက်ရောက်မှုကို ပေးဆောင်သည်။ အတွင်းပိုင်း သွားဖုံးများကို သေးငယ်သော ဝက်အူခေါင်းများအောက်တွင် အဓိကအားဖြင့် အသုံးပြုကြပြီး အပြင်ဘက် serrated Lock washer ကို အခွံမာသီးများအောက်တွင် သို့မဟုတ် ပိုကြီးသော ခေါင်းတွဲများအတွက် အဓိကအသုံးပြုပါသည်။

အလုပ်သဘော

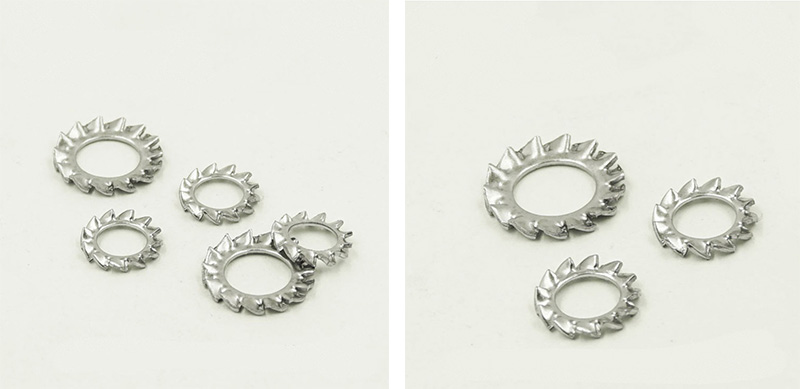

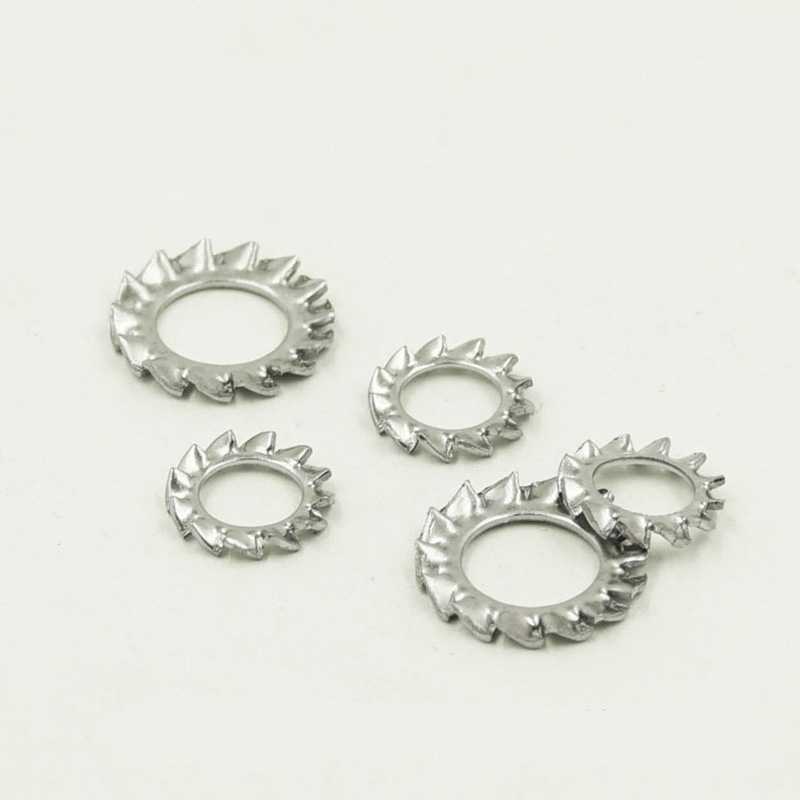

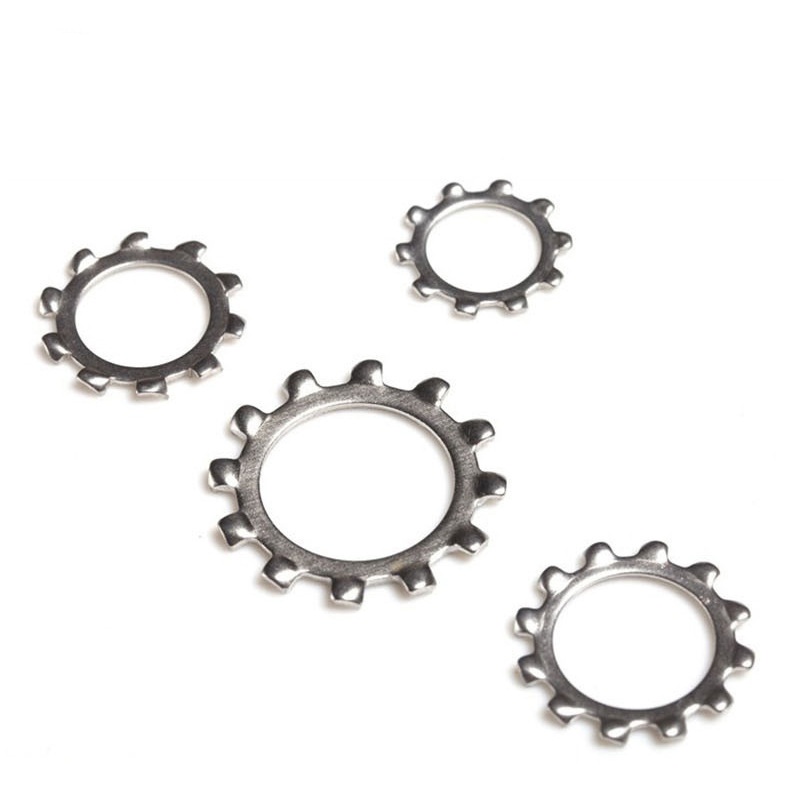

Outer Serrated Lock Washer

Outer serrated Lock washer ၏လုပ်ဆောင်မှုနိယာမသည် အမှန်တကယ်ပင် ရိုးရှင်းပါသည်။ အဓိကအားဖြင့် အချက်နှစ်ချက်အပေါ် မူတည်ပါတယ်

(၁) သွားများသည် ထိတွေ့မျက်နှာပြင်သို့ တူးသည်။

ဤဆေးရည်မျိုးသည် ၎င်း၏အပြင်ဘက်အစွန်းတွင် ချွန်ထက်သောသွားများ စက်ဝိုင်းရှိသည်။ ဘောလီများ သို့မဟုတ် အခွံမာသီးများကို တင်းကျပ်သောအခါ၊ သွားများသည် ထိထိမိမိရှိသော မျက်နှာပြင်နှစ်ခုသို့ ဖိသွားသည်- ဘော့ခေါင်း သို့မဟုတ် အခွံ၏အောက်ခြေနှင့် တပ်ဆင်ထားသောအစိတ်အပိုင်း၏မျက်နှာပြင်။

သွားများ နစ်သွားပြီးနောက်၊ ၎င်းသည် ချည်နှောင်ထားသော ကြိုးအောက်ရှိ အမြှေးကွင်းကဲ့သို့ အလုပ်လုပ်သည်။ bolt သည် သဘာဝအတိုင်း ဖြည်စပြုလာပါက ဤသွားများသည် တင်းကျပ်စွာ ဆုပ်ကိုင်ထားပြီး လှည့်ခြင်းမှ ရပ်တန့်သွားပါသည်။

(၂) အဝတ်လျှော်စက်သည် ပျော့ပျောင်းမှုကို ပေးသည်။

အပြင်ဘက် serrated သော့ခတ်လျှော်စက်သည် လုံးဝပြားသည်မဟုတ်ပေ။ သူ့ဘာသာသူ elasticity အတိုင်းအတာတစ်ခုရှိပါတယ်။ တင်းကျပ်ပြီးနောက်၊ ၎င်းသည် ပြားသွားသော်လည်း ပစ္စည်းသည် ၎င်း၏ မူလပုံသဏ္ဍာန်သို့ အမြဲပြန်သွားလိုသောကြောင့် ၎င်းသည် အထက်သို့ တွန်းအားကို စဉ်ဆက်မပြတ် ပြုလုပ်သည်။ ဤစွမ်းအားသည် ချည်မျှင်များကြား ပွတ်တိုက်မှုကို တိုးစေပြီး ဝက်အူကို လျော့ရဲစေပါသည်။

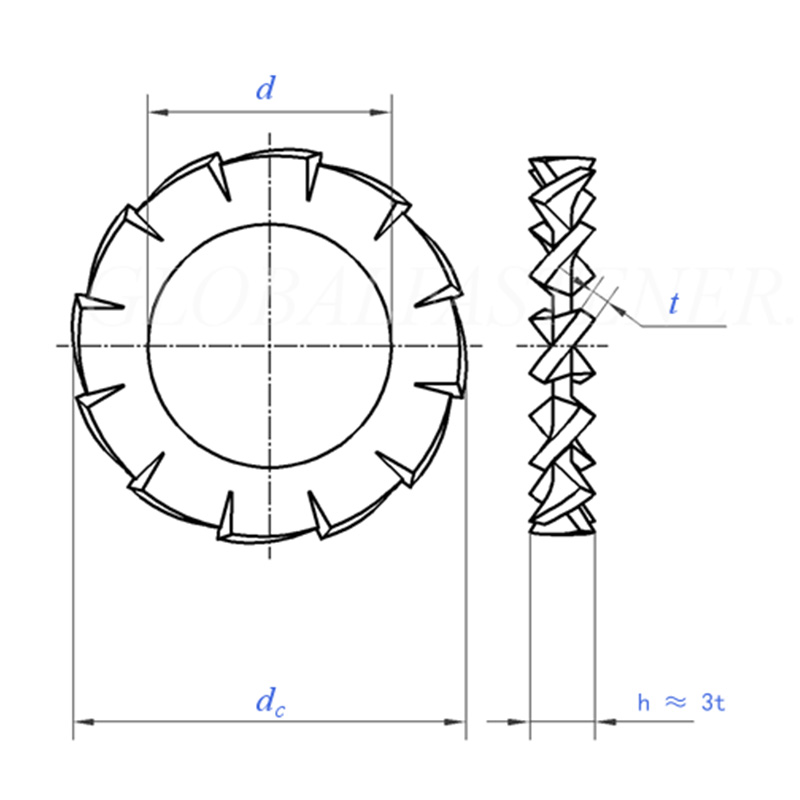

Outer Serrated Lock Washer

အရွယ်အစား		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=အမည်ခံအရွယ်အစား	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	အများဆုံး	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=အမည်ခံအရွယ်အစား	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	မိ	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
သွားအရေအတွက်	မိ	9	9	9	9	10	11	11	12	14	14
1000 ယူနစ်တစ်ကီလိုဂရမ်		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Nominal Thread Diameter အတွက်		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

အရွယ်အစား		10.5	13	15	17	19	21	23	25	28	31
d	min=အမည်ခံအရွယ်အစား	10.5	13	15	17	19	21	23	25	28	31
d	အများဆုံး	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=အမည်ခံအရွယ်အစား	18	20.5	24	26	30	33	36	38	44	48
de	မိ	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
သွားအရေအတွက်	မိ	16	16	18	18	18	20	20	20	22	22
1000 ယူနစ်တစ်ကီလိုဂရမ်		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Nominal Thread Diameter အတွက်		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(1) အပြင်ဘက် serrated သော့ခတ်လျှော်စက် နှင့် အတွင်းသွားသော့ခတ်ဆေးစက် အကြား ကွာခြားချက်ကား အဘယ်နည်း။

ပြင်ပသွားပုံစံ- သွားများကို အပြင်ဘက်အဝိုင်းတွင် စီထားပြီး၊ အတော်လေးကြီးသော ဦးခေါင်းများနှင့် အံဝင်ခွင်ကျဖြစ်စေသည်။

အတွင်းသွားပုံစံ- သွားများသည် အတွင်းပိုင်းအဝိုင်းပေါ်တွင်ရှိပြီး ချောမွေ့သော အပြင်ဘက်အစွန်းတစ်ခုရှိသည်။ ဤပုံစံသည် သေးငယ်သောခေါင်းများဖြင့် ဝက်အူများကို ကောင်းစွာလိုက်ဖက်သည်။

(2) စမ်းသပ်ရန်အတွက် နမူနာများ ပေးပါသလား။

ဟုတ်ကဲ့။ စံအရွယ်အစားစာရင်းနမူနာများသည် အခမဲ့ဖြစ်သည် (ပို့ဆောင်ခကို ဝယ်ယူသူမှ ကျခံစေသည်) နှင့် ပေးပို့ချိန်သည် 2-5 ရက်ဖြစ်သည်။

(3) အစုလိုက်အမှာစာအတွက် MOQ နှင့် ပို့ဆောင်ချိန်ကဘာလဲ။

စံသတ်မှတ်ချက်များအတွက်၊ MOQ သည် ယေဘုယျအားဖြင့် သတ်မှတ်ချက်တစ်ခုလျှင် 1,000 - 5,000 ကျပ်ဖြစ်သည်။ ပေးပို့ချိန်သည် 15-25 ရက်ခန့်ဖြစ်သည်။ Stainless steel သို့မဟုတ် Dacromet coating သည် အနည်းငယ်ပိုကြာနိုင်သည်။
