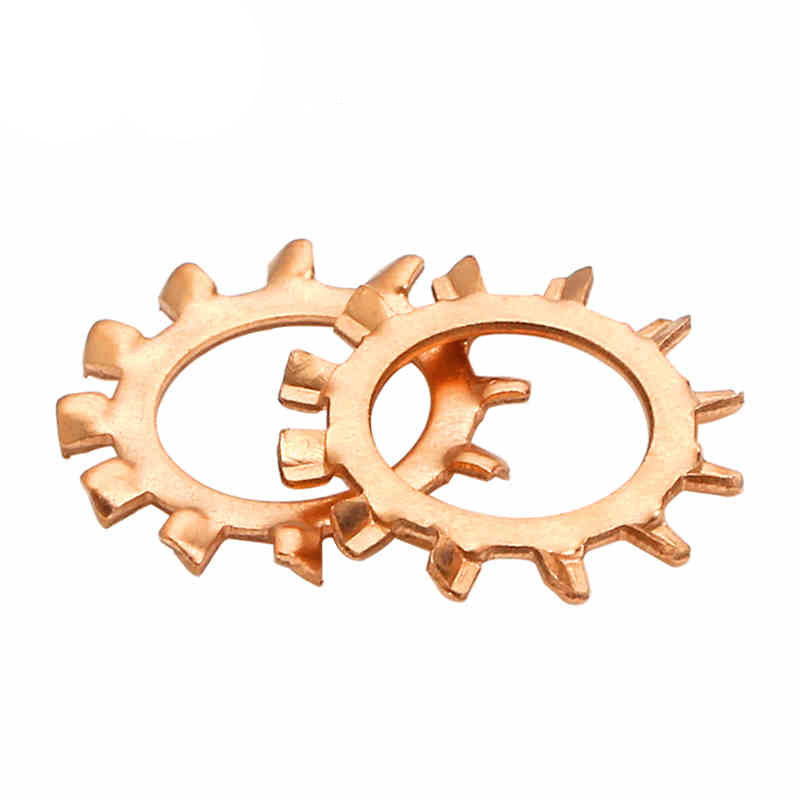

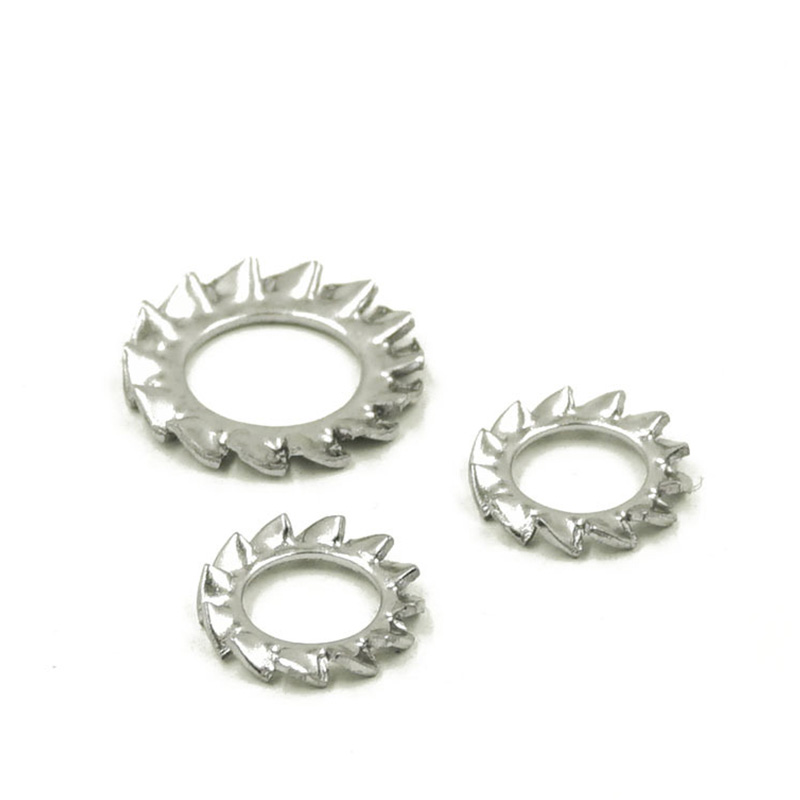

အပြင်ဘက် Serrated Toothed Lock Washers

အရွယ်အစားကြီးသော့ချိတ်များအတွက် အလွန်သင့်လျော်သော Xiaoguo® အပြင်ဘက် Serrated Toothed Lock Washers ကို ဝယ်ယူပါ။ အ၀တ်လျှော်စက်၏ အပြင်ဘက်သွားများသည် ပိုမိုစိတ်ချရသောအကျိုးသက်ရောက်မှုကို ဖြစ်ပေါ်စေပြီး အရွယ်အစားကြီးမားသောအချိတ်အဆက်များဖြင့် အသုံးပြုသည့်အခါ ပိုမိုကြီးမားသောသော့ခတ်ဧရိယာကို ပံ့ပိုးပေးမည်ဖြစ်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Outer Serrated Toothed Lock Washers အမျိုးအစားများကို သွားပုံသဏ္ဍာန်တည်ဆောက်ပုံ၊ ခံနိုင်ရည်အားနှင့် အထူးလုပ်ဆောင်ချက်များကဲ့သို့သော ရှုထောင့်များအပေါ် အခြေခံ၍ အမျိုးအစားခွဲခြားထားပါသည်။

(၁) DIN 6798

DIN 6798 စံနှုန်းသည် Outer Serrated Toothed Lock Washers အတွက် အသုံးအများဆုံး သတ်မှတ်ချက်ဖြစ်ပြီး ၎င်းတွင် အဓိကအားဖြင့် ပုံစံသုံးမျိုး ပါဝင်သည်။

① အပြင်ဘက် serrated သော့ခတ်ကွင်း

သွားများသည် အပြင်ဘက်လက်စွပ်ပေါ်တွင်ရှိပြီး ထပ်နေသည့်ပုံစံဖြင့် စီစဉ်ပေးကာ အကြီးဆုံးသော အဆက်အသွယ်ဧရိယာကို ပေးသည်။

②အတွင်းပိုင်း serrated သော့ခတ်လက်စွပ်

သွားများသည် အတွင်းလက်စွပ်ပေါ်တွင်ရှိပြီး သေးငယ်သောခေါင်းဝက်အူများအတွက် သင့်လျော်ပါသည်။

③ Conical ribbed သော့ခတ်လက်စွပ်

ပုံတူဖွဲ့စည်းပုံ၊ 90° တန်ပြန်ထောင့်

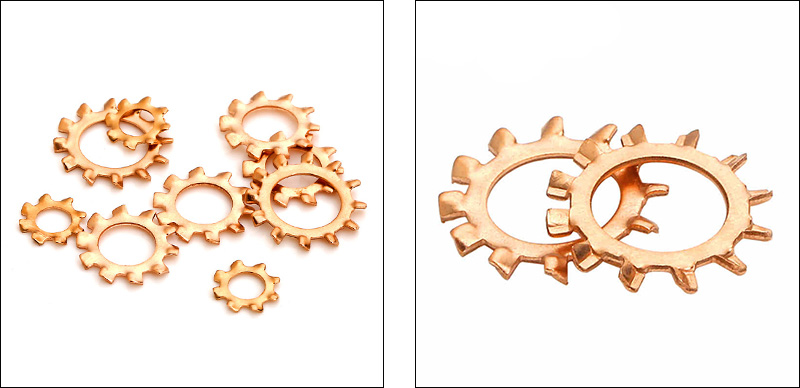

Outer Serrated Toothed Lock Washers

(၂) BW vs EOW

ဝန်အား အမျိုးအစားခွဲခြားမှုအရ Outer Serrated Toothed Lock Washers များကို စံအမျိုးအစားနှင့် အကြီးစားအမျိုးအစားအဖြစ် ခွဲခြားထားသည်။

① BW စံအမျိုးအစား

၎င်းတွင် ပုံမှန်သွားအတိမ်အနက်၊ ပုံမှန်စက်မှုလုပ်ငန်းသုံးနှင့် ဘုံတပ်ဆင်အလုပ်နှင့် ကိုက်ညီပါသည်။ အသုံးများသော အသုံးများ- အီလက်ထရွန်းနစ်ပစ္စည်းများ၊ အထွေထွေစက်ပစ္စည်းများ၊ အလိုအလျောက်စနစ်သုံးပစ္စည်းများ။

② EOW Heavy Duty အမျိုးအစား

လေးလံသောတုန်ခါမှုနှင့် လေးလံသောဝန်များရှိသောနေရာများအတွက် သင့်လျော်သောပိုလေးသောသွားများနှင့် ပိုမိုကောင်းမွန်သောလျော့ရဲမှုဆန့်ကျင်သည့်စွမ်းဆောင်ရည်များပါရှိသည်။ အသုံးများသောအသုံးပြုမှုများ- အော်တိုအစိတ်အပိုင်းများ၊ တုန်ခါမှုမြင့်မားသောစက်ပစ္စည်းများ၊ ဆောက်လုပ်ရေးပရောဂျက်များနှင့် သံမဏိတည်ဆောက်ပုံများ။

(၃) အထူးလုပ်ဆောင်ချက်

①EOW ထပ်ခြင်း

အလွန်အားနည်းသော torque ရှိသော application များအတွက် အထူးပြုလုပ်ထားသော အထူးထပ်နေသော သွားများတည်ဆောက်ပုံ။ အများအားဖြင့် ပြင်ပသွားအမျိုးအစားနှင့် နှိုင်းယှဉ်ပါက ၎င်းသည် မညီမညာသော မျက်နှာပြင်များအတွက် သင့်တော်သည်၊ ပိုမိုကြီးမားသော ထိတွေ့မှုဧရိယာရှိပြီး သယ်ဆောင်ဖြန့်ဖြူးရန် သင့်လျော်သည်။

② တီးဝိုင်းကြီး/ကျဉ်း

မတူညီသော application space များ၏ လိုအပ်ချက်များအရ၊ (RDEFL/RDIFL) နှင့် (RDIFS) သည် မတူညီသော ဆက်သွယ်မှုဧရိယာ တောင်းဆိုချက်များကို ဖြည့်ဆည်းပေးပါသည်။

③Double Toothed Washer RDD

အတွင်းနှင့် အပြင်ဘက် မျက်နှာပြင် နှစ်ခုစလုံးကို စီနီယာများဖြင့် ပြုလုပ်ထားပြီး၊ ပိုမိုမြင့်မားသော လျော့ရဲမှု ဆန့်ကျင်မှု လိုအပ်ချက်များ လိုအပ်သည့် အသုံးချမှုများအတွက် သင့်လျော်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

(1) Outer Serrated Toothed Lock Washers များသည် တုန်ခါမှုဒဏ်ကို ခံနိုင်ရည်ရှိပါသလား။

မှန်ပါသည်၊ ပြင်ပသွားဖုံးသည် အတွင်းခံသွားဖုံးများထက် တုန်ခါမှုမြင့်မားသောပတ်ဝန်းကျင်အတွက် ပိုသင့်လျော်သည်၊ အကြောင်းမှာ၊ ၎င်းတွင် သွားကြားတွင် ပိုကြီးသောထိတွေ့မှုနှင့် ပိုမိုနက်ရှိုင်းသောထိတွေ့မှုတစ်ခုရှိသောကြောင့်ဖြစ်သည်။

(၂) အလူမီနီယမ် သို့မဟုတ် ပလပ်စတစ်ကဲ့သို့သော ပျော့ပျောင်းသောပစ္စည်းများကို သွားများ ပျက်စီးစေပါသလား။

မှန်တယ်။ ချွန်ထက်သောသွားများသည် ပိုမိုပျော့ပျောင်းသောပစ္စည်းများအဖြစ်သို့ တူးသွားပြီး အစွန်းအထင်းများ သို့မဟုတ် အက်ကွဲကြောင်းများကို ချန်ထားမည်ဖြစ်သည်။ အလူမီနီယံ အစိတ်အပိုင်းများအတွက်၊ အရှိန်လျော့သွားစေရန် သော့လျှော်စက်နှင့် အလုပ်ခွင်ကြားတွင် အပြားလိုက်ထည့်နိုင်သည်။ ပလတ်စတစ်အစိတ်အပိုင်းများအတွက် ပြင်ပသွားဆေးစက်ကို တိုက်ရိုက်မသုံးပါနှင့်။ အတွင်းခံသွားဆေးရည်ကို ရွေးတာ ဒါမှမဟုတ် ပိုကြီးတဲ့အပြားကိုသုံးတာက ပိုကောင်းပါတယ်။

(၃) စပရိန်သံမဏိ အပြင်ဘက် ဖြတ်ထားသော Toothed Lock Washers ၏ ပုံမှန် မာကျောမှုကား အဘယ်နည်း။

အပူကုသမှုပြီးနောက်၊ မာကျောမှုသည် များသောအားဖြင့် HRC 40-50 (ခန့်မှန်းခြေအားဖြင့် 400-530 HV) ဖြစ်သည်။

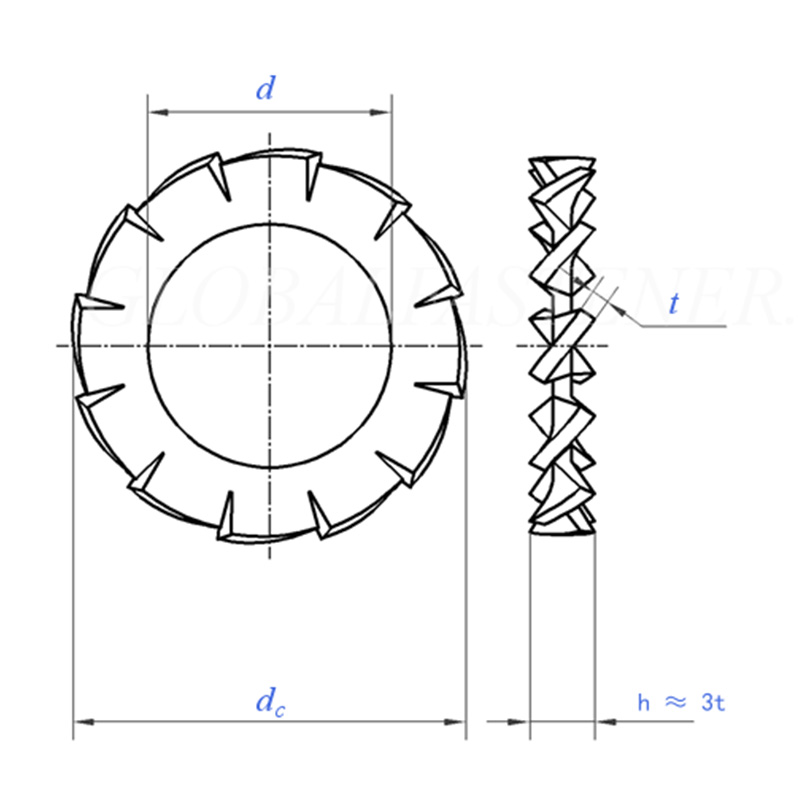

Outer Serrated Toothed Lock Washers

အရွယ်အစား		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=အမည်ခံအရွယ်အစား	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	အများဆုံး	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=အမည်ခံအရွယ်အစား	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	မိ	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
သွားအရေအတွက်	မိ	9	9	9	9	10	11	11	12	14	14
1000 ယူနစ်တစ်ကီလိုဂရမ်		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Nominal Thread Diameter အတွက်		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

အရွယ်အစား		10.5	13	15	17	19	21	23	25	28	31
d	min=အမည်ခံအရွယ်အစား	10.5	13	15	17	19	21	23	25	28	31
d	အများဆုံး	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=အမည်ခံအရွယ်အစား	18	20.5	24	26	30	33	36	38	44	48
de	မိ	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
သွားအရေအတွက်	မိ	16	16	18	18	18	20	20	20	22	22
1000 ယူနစ်တစ်ကီလိုဂရမ်		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Nominal Thread Diameter အတွက်		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
