ချောမွေ့သောမျက်နှာပြင် Countersunk ဦးခေါင်း Riveted အခွံမာသီးများ

Smooth Surface Countersunk Head Riveted Nuts များသည် ချောမွေ့သောမျက်နှာပြင်နှင့် ယုံကြည်စိတ်ချရသော၊ အမြဲတမ်းချည်ထားသော ကျောက်ဆူးအမှတ် လိုအပ်သောအခါတွင် အင်ဂျင်နီယာများသတ်မှတ်ထားသော ဖြေရှင်းချက်ဖြစ်သည် - နှင့် သီးခြား ချည်နှောင်ထုတ်လုပ်သူအနေဖြင့် Xiaoguo® သည် ထိုကဲ့သို့သော ဆန်းသစ်ပြီး ပြဿနာဖြေရှင်းနိုင်သော တွယ်ကပ်ဒီဇိုင်းများကို ဖန်တီးရန်အတွက် သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်မှုတွင် အကြီးအကျယ်ရင်းနှီးမြှုပ်နှံပါသည်။

မော်ဒယ်:GB/T 17880.2-1999

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

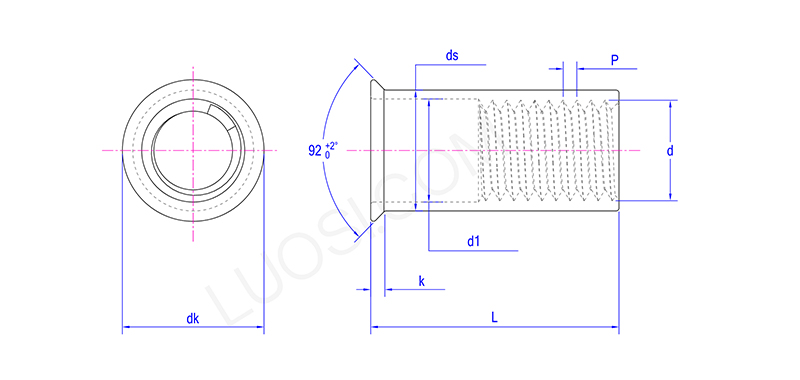

အပြင်ဘက်မှ Smooth Surface Countersunk Head Riveted Nuts ကို သတိပြုမိသောအခါ၊ သင် ပထမဆုံး သတိပြုမိရမည့် အရာမှာ ၎င်းတို့၏ ပုံသဏ္ဍာန် ဦးခေါင်းများ ဖြစ်ပြီး အတွင်းထောင့်သည် စံ 100 ဒီဂရီ သို့မဟုတ် 120 ဒီဂရီ ဖြစ်သည်။ ဤပုံသဏ္ဍာန်သည် အခွံမာသီးများကို ချိတ်ဆက်ထားသော ပစ္စည်း၏ မျက်နှာပြင်နှင့် အပြည့်အ၀ ဖျတ်လတ်စေပါသည်။

ဤအခွံမာသီးများ၏ အဓိကကိုယ်ထည်သည် (သေးငယ်သောအချွန်အတက်များဖြင့်) သို့မဟုတ် grooves များရှိသည်။ ၎င်းသည် ထည့်သွင်းစဉ်အတွင်း လှည့်ပတ်ခြင်းမှ တားဆီးကာ အသုံးပြုနေစဉ်အတွင်း ၎င်းတို့ကို လှည့်ခြင်းမှလည်း တားဆီးပေးသည်။ ဦးခေါင်းအောက်တွင် ခိုင်မာသောလက်ကိုင်တစ်ခုရှိသည်။ ဤလက်ကိုင်ကို နှိပ်လိုက်သောအခါ၊ ၎င်းသည် အပြင်ဘက် ( radial ဦးတည်ချက်ဖြင့်) ပုံပျက်သွားမည်ဖြစ်ပြီး၊ ထို့ကြောင့် တင်းကျပ်ပြီး အမြဲတမ်းသော့ခတ်သွားမည်ဖြစ်သည်။

ဤတိကျသောပုံသဏ္ဍာန်နှင့် ဒီဇိုင်းသည် ဆွဲဆောင်မှုရှိသောအသွင်အပြင်ကို ပေးစွမ်းရုံသာမက အခွံမာသီးများကို ဆွဲထုတ်ခြင်းအား အလွန်အမင်းခံနိုင်ရည်ရှိစေသည် - ထို့ကြောင့် ဆွဲထုတ်ခံရနိုင်ခြေနည်းပါးပါသည်။

ထုတ်ကုန်အားသာချက်များ

Smooth Surface Countersunk Head Riveted Nuts များသည် တပ်ဆင်မှုလုပ်ငန်းစဉ်ကို ရိုးရှင်းစေသည့်အတွက် ကုန်ကျစရိတ်များစွာကို သက်သာစေပါသည်။ ၎င်းတို့သည် တပ်ဆင်ရလွယ်ကူပြီး အထူးပြုကိရိယာများစွာ မလိုအပ်သောကြောင့် လုပ်သားစရိတ်များကို လျှော့ချပေးသည်။

welded threaded inserts များနှင့် နှိုင်းယှဉ်ပါက သို့မဟုတ် ပိုမိုရှုပ်ထွေးသော တွယ်ကပ်စနစ်များကို အသုံးပြုပါက၊ အဆိုပါ အခွံမာသီးများသည် တူညီသော ခိုင်ခံ့မှုအဆင့်ကို ထိန်းသိမ်းထားစဉ် စျေးနှုန်းသက်သာပါသည်။ ချိတ်ဆက်မှု၏ကြာရှည်ခံမှုနှင့်ပေါင်းစပ်ထုတ်လုပ်စဉ်အတွင်းသိမ်းဆည်းထားသောအချိန်သည်ထုတ်ကုန်အမြောက်အမြားကိုထုတ်လုပ်သည့်ထုတ်လုပ်သူအတွက် ဦး ခေါင်းတုံးအခွံမာသီးများကိုအသုံးပြုခြင်း၏စုစုပေါင်းကုန်ကျစရိတ်ကိုအလွန်ကုန်ကျစရိတ်သက်သာစေသည်။

ထုတ်ကုန် ကန့်သတ်ချက်များ

မွန်	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
ds အမြင့်ဆုံး	4.97	5.97	6.97	8.97	10.97	12.97	14.97
ds မိနစ်	4.9	5.9	6.9	8.9	10.9	12.9	14.9
d1 အများဆုံး	4.12	4.92	5.72	7.65	9.35	11.18	13.18
d1 မိနစ်	4	4.8	5.6	7.5	9.2	11	13
dk အမြင့်ဆုံး	8	9	10	12	14	16	18
k	1.5	1.5	1.5	1.5	1.5	1.5	1.5

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

မေး- မင်းရဲ့ Smooth Surface Countersunk Head Riveted Nuts အတွက် အသေးစိတ် အတိုင်းအတာ သတ်မှတ်ချက်တွေနဲ့ နည်းပညာပိုင်းဆိုင်ရာ ပုံတွေကို ပေးနိုင်မလား။

A: လုံးဝ။ ကျွန်ုပ်တို့သည် သင့်အား ကျွန်ုပ်တို့၏ Smooth Surface Countersunk Head Riveted Nuts အားလုံးအတွက် နည်းပညာဆိုင်ရာ အချက်အလက်စာရွက်များနှင့် CAD ပုံများအားလုံးကို ပေးပါသည်။ ဤစာရွက်စာတမ်းများသည် ဦးခေါင်းထောင့် (များသောအားဖြင့် 90° သို့မဟုတ် 100°)၊ ခေါင်းအချင်းနှင့် အထူ၊ ချည်အရွယ်အစားနှင့် ချုပ်ကိုင်မှုအပိုင်းအစကဲ့သို့သော့အရွယ်အစားအားလုံးကို ဖော်ပြထားပါသည်။

လက်ကိုင်အကွာအဝေးသည် စေ့စေ့ကို လုံလုံခြုံခြုံ ကပ်နိုင်သော ပစ္စည်း၏ စုစုပေါင်းအထူမျှသာဖြစ်သည်။ သင်၏ countersunk အပေါက်သည် ဤသတ်မှတ်ချက်များနှင့် ကိုက်ညီကြောင်း သေချာစေရန် အရေးကြီးသည်။ ထိုနည်းအားဖြင့် nut သည် flush နှင့် အံဝင်ခွင်ကျဖြစ်ပြီး ဖြစ်သင့်သည်အတိုင်း အလုပ်လုပ်သည်။
