တဘ် အရှည်နှင့် အတိုပါရှိသော လျှော်စက်များ

Xiaoguo® စက်ရုံမှ ထုတ်လုပ်သော အရှည်နှင့် အတိုပါရှိသော တက်ဘ်ဆေးစက်များသည် ပွတ်တိုက်မှုထက် စက်ဖြင့်သော့ခတ်ထားသည်။ စက်လော့ခ်ချခြင်းသည် အခြေခံအားဖြင့် လည်ပတ်မှုကို ဟန့်တားပြီး လော့ခ်ချခြင်းအကျိုးသက်ရောက်မှုသည် အလွန်ထင်ရှားသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

DIN 463 စက်ပိုင်းဆိုင်ရာ လော့ခ်ချခြင်းလက်စွပ်နှင့် လိုက်လျောညီထွေရှိသော အရှည်နှင့် အတိုရှိသော တက်ဘ်ဆေးစက်များသည် စက်ပိုင်းဆိုင်ရာ လော့ခ်ချခြင်း ဆန့်ကျင်ဘက်လက်စွပ် တစ်ခုတည်းပါသော အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ နားရွက်နှစ်ခုကို ခန့်မှန်းခြေအားဖြင့် 90° ထောင့်ဖြင့် ဖွဲ့စည်းထားပြီး ရှည်လျားသော နားရွက်တစ်ခုနှင့် နားရွက်အတိုတစ်ခု ပါဝင်သည့် တစ်ခုတည်းသော သေတ္တာပုံသွန်းလုပ်ငန်းစဉ်ဖြင့် ဖွဲ့စည်းထားသည်။ ၎င်းကို ရှည်လျားပြီး တိုတောင်းသော နားရွက်တစ်ခု၏ ကွေးညွှတ်ခြင်းမှ ဆန့်ကျင်ဖြေလျော့မှုကို ရရှိစေရန် ဆဋ္ဌဂံပုံတုံးများ/အခွံမာသီးများအတွက် အသုံးပြုပြီး တုန်ခါမှုမြင့်မားခြင်း၊ လှုပ်ရှားနေသောဝန်နှင့် အပူပိုင်းချဲ့ထွင်ခြင်းနှင့် ကျုံ့ခြင်းအခြေအနေများအတွက် သင့်လျော်သည်။ ဤဖွဲ့စည်းပုံသည် ယုံကြည်စိတ်ချရသော စက်လော့ခ်ချခြင်းကို ရရှိစေမည့် nut သို့မဟုတ် bolt ၏ဆွေမျိုးလည်ပတ်မှုကို လုံးဝတားဆီးနိုင်သည်။

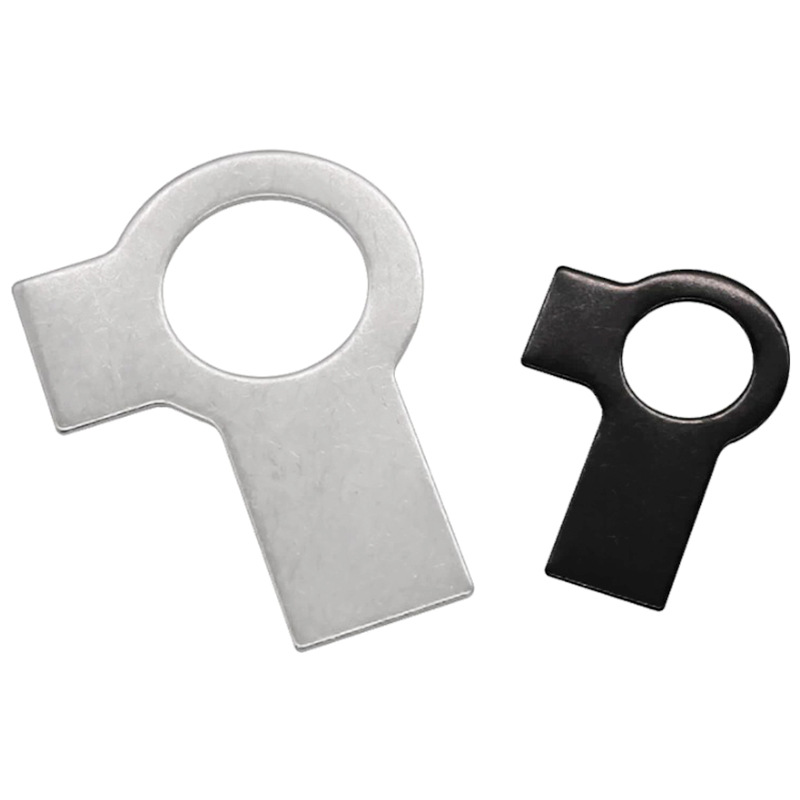

< style="text-align:center;"> Tab Washers With Long And Short Tab

ဖွဲ့စည်းတည်ဆောက်ပုံအင်္ဂါရပ်များ

တက်ဘ်အရှည်နှင့် အတိုပါရှိသော Tab washers များ၏ တည်ဆောက်ပုံအင်္ဂါရပ်များမှာ အောက်ပါအတိုင်းဖြစ်သည်။

(1) ပေါင်းစပ်ပုံသွင်းပုံသွင်းခြင်း။

အရှည်နှင့် အတိုပါရှိသော တက်ဘ်ဆေးစက် တစ်ခုလုံးကို အအေးဒဏ်ခတ်ခြင်း လုပ်ငန်းစဉ်တွင် သတ္တုပြားတစ်ခုဖြင့် ပြုလုပ်ထားသည်။ ဂဟေဆော်ခြင်း သို့မဟုတ် အပိုအစိတ်အပိုင်းများမရှိသောကြောင့် ရိုးရှင်းသောဖွဲ့စည်းပုံ၊ ခိုင်ခံ့မှုမြင့်မားပြီး ကုန်ကျစရိတ်သက်သာသည်။

(၂) နားနှစ်ထပ်ဒီဇိုင်း (အရှည်တစ်ခုနှင့် အတိုတစ်ခု)

အရှည်နှင့် အတိုတပ်ဘ်ပါရှိသော တက်ဘ်ဆေးစက်များ၏ အဓိကကိုယ်ထည်သည် စက်ဝိုင်းပုံဖြစ်ပြီး၊ နားရွက်နှစ်ခုသည် အပြင်ဘက်အစွန်းတစ်လျှောက် ဆန့်ထွက်သည်-

Short Tab- အတိုအရှည်

Long Tab- အရှည် ပိုရှည်သည်။

နားရွက်နှစ်ခုသည် တစ်ခုနှင့်တစ်ခု ခန့်မှန်းခြေအားဖြင့် 90 ဒီဂရီ ထောင့်ပုံစံဖြစ်သည်။

(၃) နားရွက်၏ အမြစ်တွင် ဖိစီးမှု ထုတ်လွှတ်သည့် ဖွဲ့စည်းပုံ ရှိသည်။

နားရွက်နှင့် စက်ဝိုင်းကိုယ်ထည်ကြား ချိတ်ဆက်မှုအမှတ်တွင်၊ အဝိုင်းထောင့်များ သို့မဟုတ် အကျယ်အနည်းငယ်ကျုံ့ခြင်းကို ကွေးထားစဉ်အတွင်း ဖိစီးမှုအာရုံစူးစိုက်မှုကို လျှော့ချရန်နှင့် နားအပိုင်းကွဲခြင်းမှ ကာကွယ်ရန် ဒီဇိုင်းပြုလုပ်ထားသည်။

(၄) ဆလင်ဒါကိုယ်ထည်

ခန္ဓာကိုယ်အထူသည် တူညီသည်။ ခန္ဓာကိုယ်ပေါ်တွင် သွားများ သို့မဟုတ် ညွတ်သော မျက်နှာပြင်များ မရှိတော့ဘဲ မျက်နှာပြင်သည် များသောအားဖြင့် ချောမွေ့သည်။

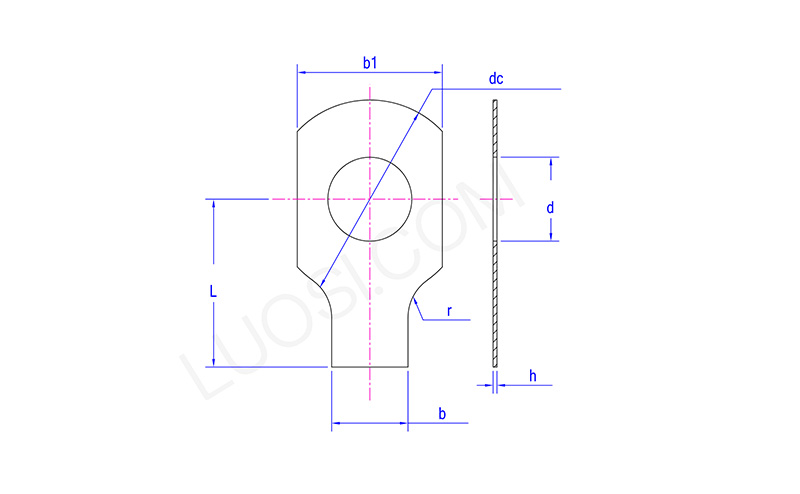

< style="text-align:center;"> Tab Washers With Long And Short Tab

မွန်	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d အများဆုံး	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
ဃ မိနစ်	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc အမြင့်ဆုံး	10	14	17	19	22	26	32	32	40	45	45
dc မိနစ်	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L မိ	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L အများဆုံး	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
