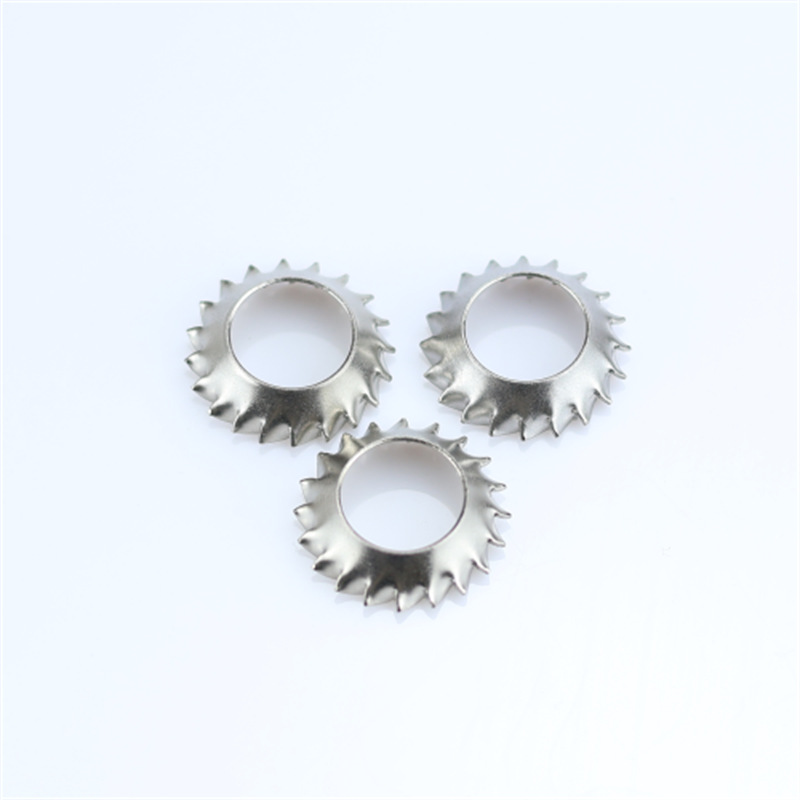

Countersunk ဖြင့် Toothed Lock washers

Xiaoguo® စက်ရုံမှထုတ်လုပ်သော Countersunk ပါရှိသော Toothed lock washer များသည် standard countersunk screws များနှင့်ကိုက်ညီစေရန် အထူးဒီဇိုင်းထုတ်ထားပါသည်။ ၎င်းတို့သည် countersunk screws များနှင့် တွဲဖက်အသုံးပြုရန် အလွန်သင့်လျော်ပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

countersunk ပါရှိသော Toothed lock washers ၏ဖွဲ့စည်းပုံအား ၎င်း၏အဓိကအင်္ဂါရပ်များဖြင့် နားလည်နိုင်ပါသည်။ အစိတ်အပိုင်းတစ်ခုစီသည် ချောမွေ့သောတပ်ဆင်မှု၊ elastic ကြိုတင်တင်းကြပ်မှုနှင့် ခိုင်ခံ့သော လျော့ရဲမှုတို့ကိုရရှိရန် အတူတကွလုပ်ဆောင်သည်။

Countersunk Profile

Toothed lock washers ၏အတွင်းပိုင်းအပေါက်ကို standard countersunk screws များ၏ conical angle နှင့် ကိုက်ညီသော 45° standard countersunk chamfer ဖြင့် ထုလုပ်ထားပါသည်။ ၎င်းသည် countersunk cross-head နှင့် countersunk ဆဋ္ဌဂံဝက်အူများအတွက် သင့်လျော်သည်။

တပ်ဆင်နေစဉ်အတွင်း၊ အဝတ်လျှော်စက်ကို အလုပ်ခွင်၏ countersunk အပေါက်ထဲသို့ အပြည့်ထည့်ထားပြီး၊ ဝက်အူခေါင်းအား အလုပ်ခွင်၏မျက်နှာပြင်ထက် အနည်းငယ်နိမ့်နေစေရန် သို့မဟုတ် ဝက်အူကို ပွတ်သပ်ပေးသည်။

လုပ်ဆောင်ချက်- တပ်ဆင်မျက်နှာပြင်သည် အချွန်အတက်များမရှိဘဲ ပြားချပ်ချပ်နှင့် ချောမွေ့နေစေရန်၊ ထိတွေ့သောအခါတွင် အဆင်မပြေစေဘဲ၊ အခြားအစိတ်အပိုင်းများကို အနှောင့်အယှက်မဖြစ်စေကြောင်း သေချာစေရန်။

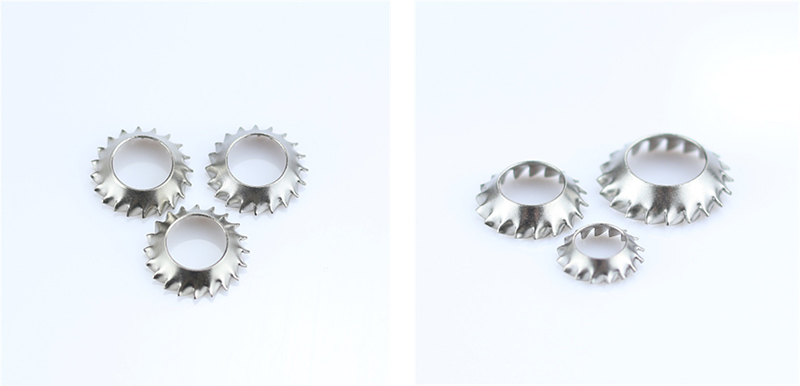

Toothed Lock washers With Countersunk

Conical/Dished Body

Countersunk ပါသော Toothed lock washers များတွင် free state တွင် conical ထီးပုံစံတည်ဆောက်ပုံပါရှိသည် (အလယ်သည် ပိုမြင့်ပြီး အစွန်းများ နိမ့်သည် သို့မဟုတ် အလယ်မှ အောက်နှင့် အနားများသည် သီးခြားဒီဇိုင်းပေါ်မူတည်၍ ပိုမြင့်သည်) နှင့် ၎င်းသည် မွေးရာပါ elasticity ပုံသဏ္ဍာန်ပြုလုပ်နိုင်စွမ်းရှိသည်။

ဝက်အူကို တင်းကျပ်သောအခါ၊ conical တည်ဆောက်ပုံသည် ပြားသွားကာ စဉ်ဆက်မပြတ် axial rebound force ကိုထုတ်ပေးသည်။

လုပ်ဆောင်ချက်- elastic preload ကို ပံ့ပိုးပေးသည်၊ အပူချဲ့ထွင်မှု၊ ဝတ်ဆင်မှု သို့မဟုတ် ပစ္စည်းပုံသဏ္ဍာန်ကြောင့် ဖြစ်ပေါ်လာသော ကွက်လပ်များကို လျော်ကြေးပေးပြီး bolt လျော့ရဲခြင်းမှ ကာကွယ်ပေးသည်။

ပြင်ပ Serrated သွားများ

Toothed lock washers ၏အပြင်ဘက်အဝန်းတွင်၊ ချွန်ထက်သော့သွားများတန်းတစ်ခု၏ တူညီသောအစီအစဉ်တစ်ခုရှိသည်။ သွားပုံစံသည် ပြတ်သားပြီး ပုံမှန်ဖြစ်ပြီး အပြင်ဘက်သို့ ညွှန်ပြသော သွားထိပ်များပါရှိသည်။

တင်းကျပ်သောအခါ၊ သွားများသည် အလုပ်ခွင် (သို့မဟုတ် သတ္တုလေယာဉ်နှင့် ထိတွေ့သော သတ္တုလေယာဉ်) ၏ မျက်နှာပြင်သို့ သွားများကို ကိုက်စေကာ စက်လော့ခ်ချခြင်း၏ အချက်များစွာကို ဖြစ်ပေါ်စေကာ ပွတ်တိုက်မှုကို သိသိသာသာ တိုးမြင့်စေပြီး ဝက်အူအား လှည့်ပတ်ခြင်းနှင့် လျော့ရဲခြင်းမှ ကာကွယ်ပေးသည်။

လုပ်ဆောင်ချက်- တုန်ခါမှု သို့မဟုတ် သက်ရောက်မှုကြောင့် ဖြစ်ပေါ်လာသော လှည့်ပတ်လျော့ရဲမှုကို တွန်းလှန်ရန်။

သွားများသည် ဆေးသုတ်ခြင်း၊ အောက်ဆိုဒ်အလွှာ သို့မဟုတ် အပေါ်ယံပိုင်းကို ထိုးဖောက်နိုင်ပြီး လျှပ်စစ်မြေပြင်လမ်းကြောင်းကို ဖန်တီးပေးသည်။

ပေါင်းစပ်ပိတ်ကွင်းကိုယ်ထည်တည်ဆောက်ပုံ

အပိုင်းတစ်ခုလုံးတွင် အပေါက်များ သို့မဟုတ် အဆစ်များ မပါရှိဘဲ တစ်ခုတည်းသော တံဆိပ်ရိုက်ခြင်း လုပ်ငန်းစဉ်ဖြင့် ဖွဲ့စည်းထားသည်။ ၎င်းသည် အညီအမျှ ဖိစီးနေပြီး ကွဲရန် မဖြစ်နိုင်ပေ။ ရေရှည်တုန်ခါမှုအခြေအနေများအောက်တွင်ပင် ခိုင်မာသောဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ တည်ငြိမ်မှုရှိသည်။

ညီညာသော အခြေခံမျက်နှာပြင်

workpiece နှင့်ထိတွေ့သောအောက်ခြေမျက်နှာပြင်သည် burrs မပါဘဲချောမွေ့သောလေယာဉ်ဖြစ်သည်။ ၎င်းသည် စာရွက်သတ္တု၊ အလူမီနီယမ်၊ ဆေးခြယ်ထားသော အစိတ်အပိုင်းများ သို့မဟုတ် ပလပ်စတစ် အစိတ်အပိုင်းများကို ခြစ်မိမည်မဟုတ်သည့်အပြင် တိကျပြီး ပုံပန်းသဏ္ဍာန် တပ်ဆင်မှုအတွက် သင့်လျော်သည်။

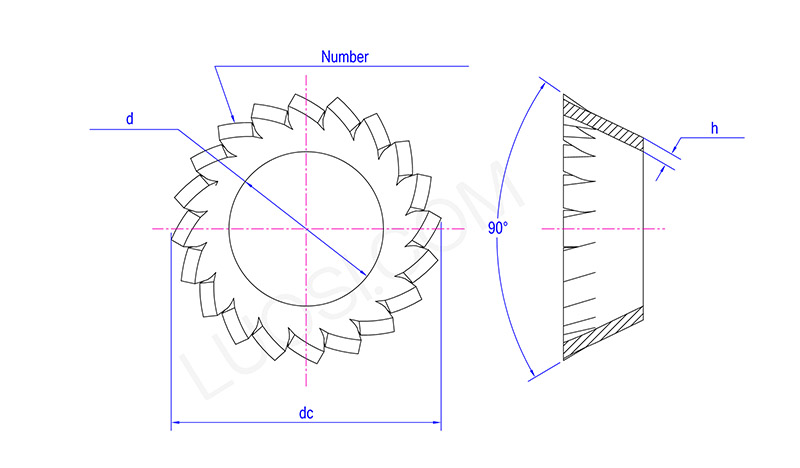

Toothed Lock washers With Countersunk

မွန်	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ ၁၆
ဃ မိနစ်	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d အများဆုံး	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
သွားအရေအတွက် မိနစ်	10	12	12	14	14	16	18	20	26	28	30
