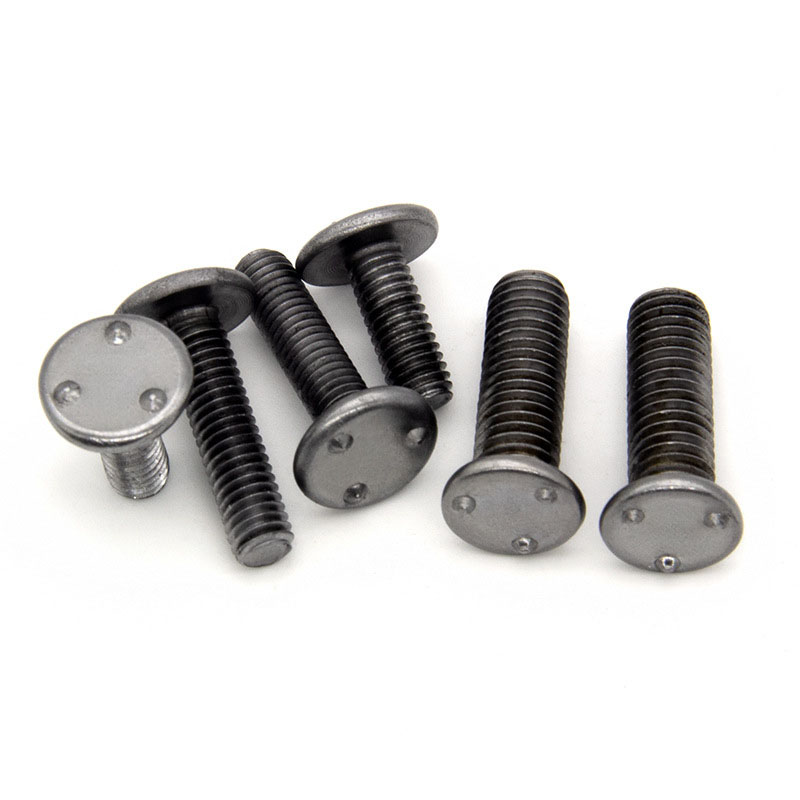

T3 Projection Weld Studs အမျိုးအစား

Type T3 projection weld studs များသည် spot welding အတွက် အထူးထုတ်လုပ်ထားပါသည်။ ၎င်းတို့၏ သေးငယ်သော အချွန်အတက်များသည် သတ္တုမျက်နှာပြင်နှင့် အရည်ပျော်ကျသည်။ ၎င်းတို့သည် မော်တော်ကားအစိတ်အပိုင်းများ၊ လျှပ်စစ်ဘောင်များ သို့မဟုတ် သတ္တုပြားများအတွက် သင့်လျော်သည်။ Xiaoguo® စက်ရုံတွင် လုံလောက်သောစတော့များရှိသည်။

မော်ဒယ်:IFI 148-2-2002

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

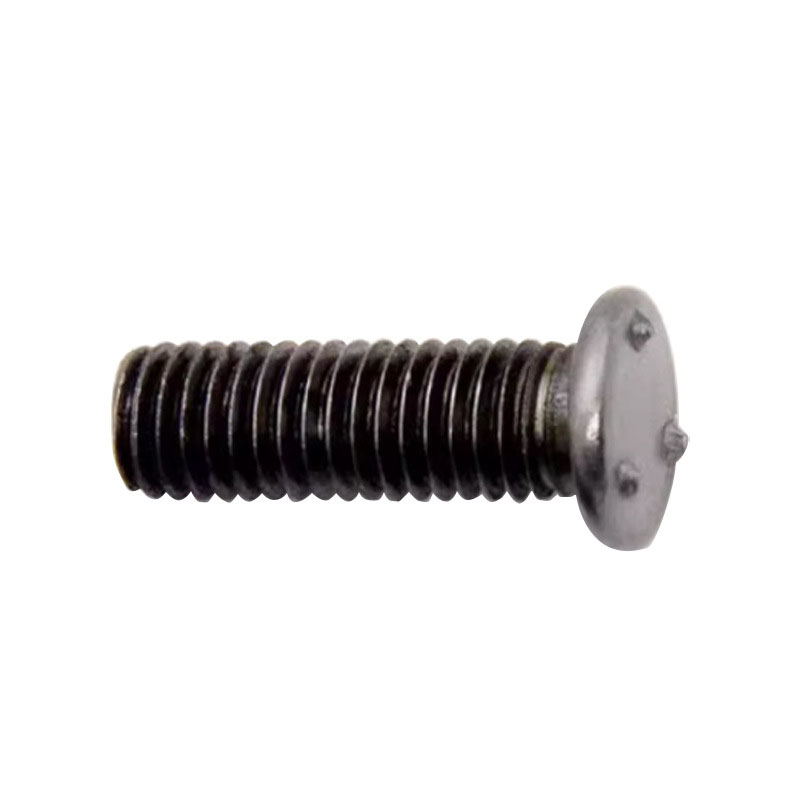

Type T3 projection weld studs များသည် welding နှင့် fixation အတွက် အသုံးပြုသော ချိတ်ဆက်ပစ္စည်းအမျိုးအစားတစ်ခုဖြစ်သည်။ ၎င်းသည် ၎င်း၏အရှည်တစ်လျှောက် ချည်မျှင်များပါသော သတ္တုလှံတံဖြစ်ပြီး၊ ၎င်းသည် ဂဟေဆော်ခြင်းလုပ်ငန်းစဉ်တွင် အရေးပါသော အချွန်အတက်ငယ်များစွာရှိသည်။ အရှည်အမျိုးမျိုးလည်း ရှိပါသေးတယ်။

လျှောက်လွှာအင်္ဂါရပ်များ

သံချေးတက်နေသော ထရပ်ကားကိုယ်ထည်ပြားများကို ပြုပြင်ရန်အတွက် T3 ပရိုဂျက်တာ ဂဟေတုံးများကို အသုံးပြုသည်။ ၎င်းတို့သည် ပြုပြင်ထိန်းသိမ်းမှု လုပ်ငန်းစဉ်ကို ရိုးရှင်းစေသည်။ ၎င်းကို ပါးလွှာသော အခြေခံပန်းကန်ပြားတွင် ချိတ်ပါ။ ထိပ်ဖျားသည် သံချေးမှတဆင့် လောင်ကျွမ်းနိုင်ပြီး လုံခြုံသော ဂဟေဆက်မှုတစ်ခု ရရှိနိုင်သည်။ အသစ်ပြင်ဆင်ထားသောလမ်းညွှန်ရထားလမ်းသည် bolts များကိုအသုံးပြု၍ stud သို့တိုက်ရိုက်ပြုပြင်နိုင်သည်။ အကာအရံများတွင် အပေါက်များ တူးရန် သို့မဟုတ် အခွံမာသီးများ တပ်ဆင်ရန် မလိုအပ်ပါ။

Type T3 projection weld studs ကို aluminium marine guide rails များထုတ်လုပ်ရာတွင် အသုံးပြုပါသည်။ ၎င်းတို့သည် အဏ္ဏဝါသတ္တုစပ်များအတွက် သင့်လျော်ပြီး သံချေးတက်ခြင်းကို ဆန့်ကျင်သည့် လမ်းညွှန်ရထားလမ်း ပံ့ပိုးမှုအဖြစ် အသုံးပြုနိုင်သည်။ အပူချိန်နိမ့်သော ဆက်တင်ကို အသုံးပြုခြင်းဖြင့် သင်္ဘောကိုယ်ထည်၏ ဘေးဘက်တွင် ဂဟေဆက်ခြင်းကို ရုန်းမထွက်ဘဲ လုပ်ဆောင်နိုင်သည်။ သံမဏိလမ်းညွှန်ရထားလမ်းအပေါ်ရှိ ဝက်အူစတုံးပေါ်တွင် ဝက်အူလှည့်ပါ။ ၎င်းသည် ချည်ထားသော အဆစ်များထက် ဆားဖြန်းဒဏ်ကို ပိုခံနိုင်ရည်ရှိသည်။ တူးဖော်ခြင်းသည် ယိုစိမ့်မှု မဖြစ်စေပါ။

T3-type projection weld studs များကို သတ္တုလှေကားထစ် နင်းခြင်းအား အားဖြည့်ရန်အတွက် အသုံးပြုပါသည်။ ၎င်းတို့ကို grip strips များထည့်ရန် အသုံးပြုနိုင်သည်။ 6 လက်မတိုင်း ခြေချောင်းဦးထုပ်ကို ချည်ပါ။ ဘော်လီများသုံးပြီး စွတ်စလစ် ရော်ဘာကို တိုက်ရိုက်ချိတ်ပါ။ Spot welding သည် လှေကားဟောင်းများတွင် အောက်ဆိုဒ်အလွှာကို ထိုးဖောက်ဝင်ရောက်နိုင်သည်။ ၎င်းသည် သဲပွတ်ရန်မလိုအပ်ဘဲ OSHA ချော်မှုစမ်းသပ်မှုကို ကျော်ဖြတ်နိုင်သည်။

Type T3 projection weld stud parameter

မွန်	#၄	#၆	#၈	#၁၀	၁/၄	၅/၁၆	၃/၈	၁/၂
P	40	32	32	24	20	18	16	13
dk အမြင့်ဆုံး	0.228	0.26	0.323	0.385	0.51	0.63	0.755	1.005
dk မိနစ်	0.208	0.24	0.303	0.365	0.485	0.605	0.725	0.975
k အများဆုံး	0.034	0.046	0.052	0.068	0.083	0.099	0.114	0.146
k မိနစ်	0.026	0.036	0.042	0.058	0.073	0.089	0.104	0.136
d0 အများဆုံး	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 မိနစ်	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h အမြင့်ဆုံး	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
ဇမိနစ်	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.128	0.156	0.203	0.25	0.312	0.39	0.485	0.66
r အများဆုံး	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

ထုတ်ကုန်အင်္ဂါရပ်

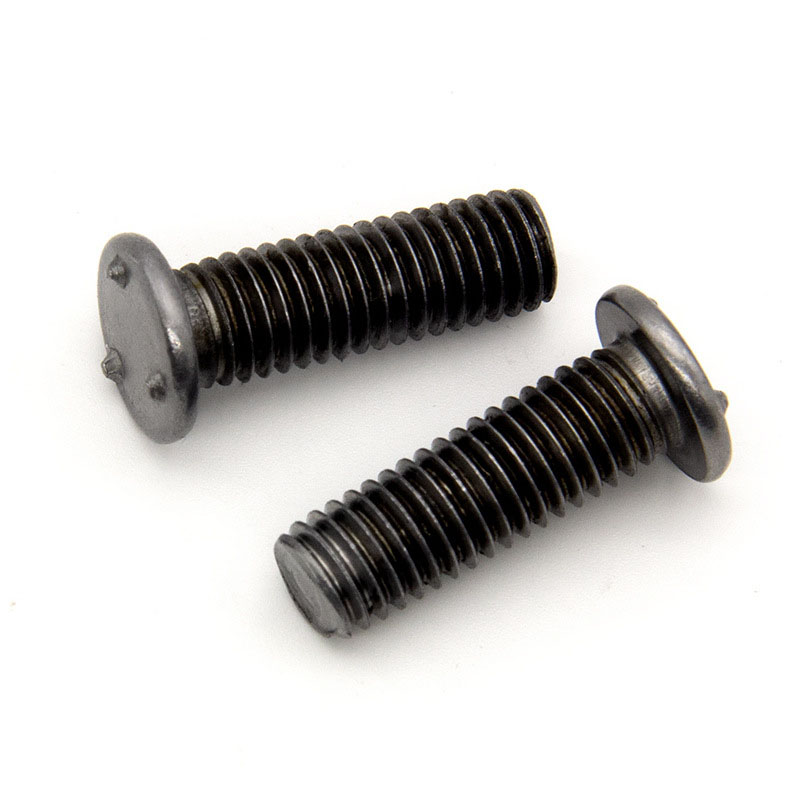

Type T3 projection weld studs ၏ထူးခြားချက်မှာ ဦးခေါင်းတွင် ပြူးထွက်နေသော ဒီဇိုင်းဖြစ်သည်။ ပွန်းဆက်များသည် တူညီသောအရွယ်အစားရှိပြီး ဂဟေဆက်နေစဉ်အတွင်း workpiece ၏မျက်နှာပြင်ကို တိကျစွာဆက်သွယ်နိုင်သည်။ လျှပ်စီးကြောင်းဖြတ်သန်းသွားသောအခါတွင်၊ အပူသည် အလုပ်အပိုင်းနှင့် အရည်ပျော်ပြီး ပေါင်းစပ်သွားသည့် အပေါက်များတွင် စုစည်းသည်။ ဂဟေဆော်ပြီးနောက်၊ ချည်ထားသောကော်လံနှင့် workpiece သည် ကွာဟချက်မရှိသလောက် နီးကပ်ပါသည်။
