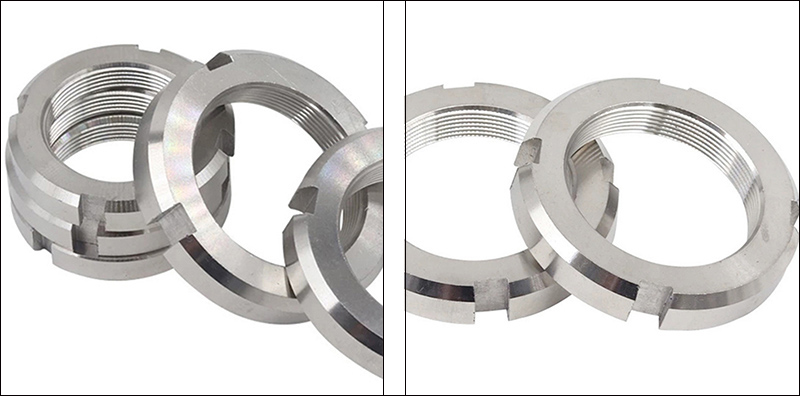

Bearing lock nut ကို ကောင်းစွာအသုံးပြုနိုင်စေရန်၊ ရွေးချယ်ရန်အတွက် အောက်ပါအချက်များကို အကြံပြုထားပါသည်။
(1) thread သတ်မှတ်ချက်ကို ဆုံးဖြတ်ပါ- ဤသည်မှာ မူလလိုအပ်ချက်ဖြစ်သည်။ မက်ထရစ်စနစ်များအတွက် M တန်ဖိုးကို ကိုးကားပါ။ အင်ပါယာစနစ်များအတွက် လက်မကို ကိုးကားပါ။ [မှတ်ချက်- ဤထုတ်ကုန်သည် ကြိုးချည်ထားသောဝက်အူများကို သီးသန့်အသုံးပြုသည်။ ရွေးချယ်ရာတွင်၊ coarse-threaded specification ကိုရွေးချယ်ခြင်းမှရှောင်ရှားရန် pitch (ဥပမာ M16×1.5) ကိုစစ်ဆေးပါ။]
(2) သော့အရွယ်အစားကို စစ်ဆေးပါ- စက်ကိရိယာအတွင်း nut သည် လုံလောက်သော တပ်ဆင်နေရာလွတ်ရှိကြောင်း သေချာစေရန် ပြင်ပအချင်း (dk) နှင့် အထူ (m) ကို စစ်ဆေးပါ။
(3) စံနှုန်းများကို သတ်မှတ်ပါ- အတိုင်းအတာအားလုံးတွင် လိုအပ်သော သည်းခံနိုင်မှုနှင့် တိကျမှုရှိကြောင်း သေချာစေရန်အတွက် "National Standard GB/T 812" သို့မဟုတ် "German Standard DIN 981" ကဲ့သို့သော ထုတ်ကုန်၏ စံနှုန်းများကို ရှင်းရှင်းလင်းလင်း သတ်မှတ်ပါ။

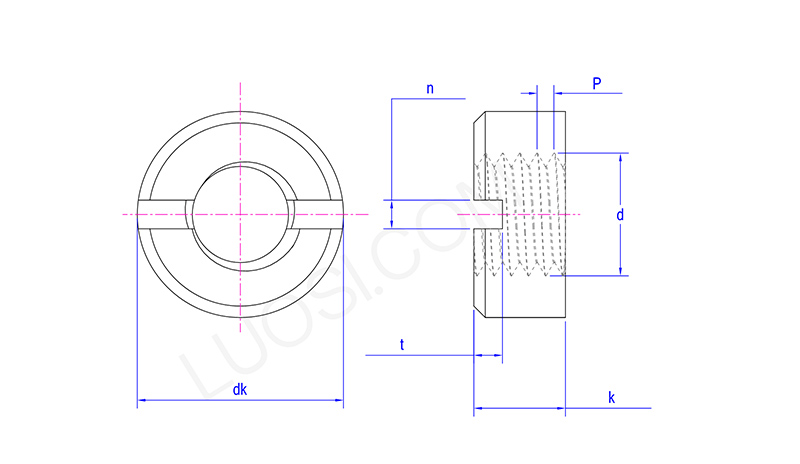

| မွန် | M3.5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 |
| P | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 |
| dk အမြင့်ဆုံး | 7 | 8 | 9 | 11 | 14 | 18 | 21 | 24 | 26 | 29 | 32 |
| dk မိနစ် | 6.64 | 7.64 | 8.64 | 10.57 | 13.57 | 17.57 | 20.48 | 23.48 | 25.48 | 28.48 | 31.38 |
| k အများဆုံး | 3 | 3.5 | 4.2 | 5 | 6.5 | 8 | 10 | 11 | 12 | 13 | 14 |
| k မိနစ် | 2.75 | 3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 9.64 | 10.57 | 11.57 | 12.57 | 13.57 |
| n မိ | 1.46 | 1.46 | 2.06 | 2.56 | 3.06 | 3.57 | 4.07 | 4.07 | 4.07 | 4.07 | 5.07 |
| n အများဆုံး | 1.71 | 1.71 | 2.31 | 2.81 | 3.31 | 3.87 | 4.37 | 4.37 | 4.37 | 4.37 | 5.37 |
| t မိနစ် | 1 | 1.2 | 15 | 2 | 2.5 | 3.2 | 3.8 | 3.8 | 3.8 | 4.8 | 4.8 |
| t အများဆုံး | 1.40 | 1.60 | 1.90 | 2.4 | 3 | 3.7 | 4.3 | 4.3 | 4.3 | 5.5 | 5.5 |

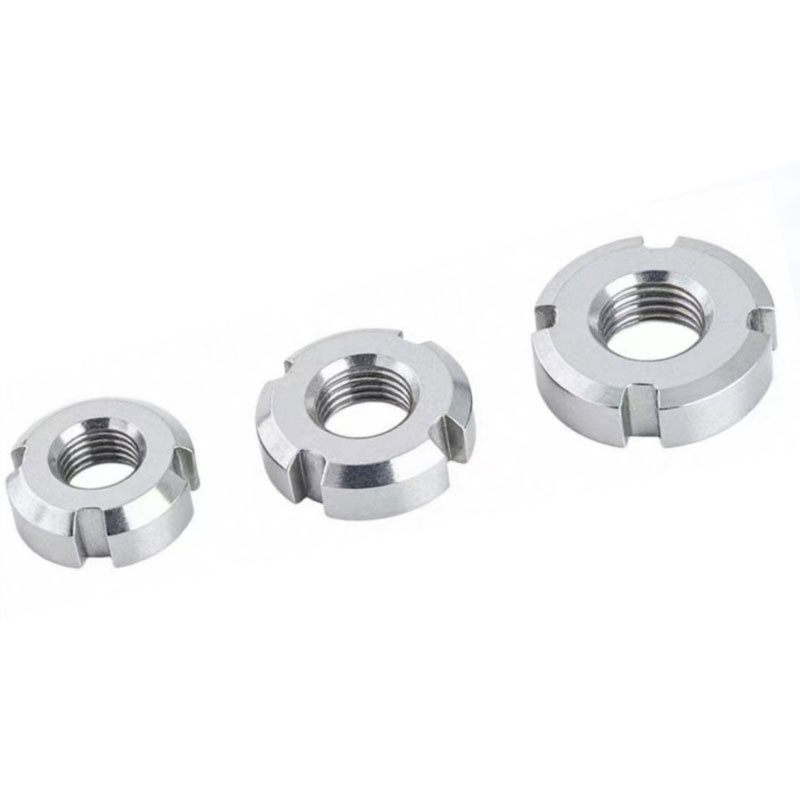

Bearing lock nut ၏အရွယ်အစားကိုရွေးချယ်သောအခါ၊ အောက်ပါသော့ဘောင်များကို အထူးဂရုပြုပါ။
(1) Thread specification (D×P)- ၎င်းသည် thread ၏ nominal diameter (D) နှင့် pitch (P) ကို ညွှန်ပြသည်။
ဥပမာအားဖြင့်၊ M16×1.5 တွင် M16 သည် အမည်ခံအချင်း 16mm ကိုကိုယ်စားပြုပြီး 1.5 သည် 1.5mm ကိုကိုယ်စားပြုသည်။
(2) Outer Diameter (dk) : တပ်ဆင်မှုအတွက် လိုအပ်သော အနည်းဆုံးနေရာအား ဆုံးဖြတ်ပေးသော nut ၏ အမြင့်ဆုံး ပြင်ပအတိုင်းအတာ။
(3) Thickness (m) : သော့ခတ်မှုလက်မောင်းနှင့် ခွန်အားကို ထိခိုက်စေသော nut ၏ axial အမြင့်။
(4) slots အရေအတွက် (n) / Slot width (b) / Slot depth (t): slotting အတွက် ဂျီဩမေတြီ ကန့်သတ်ချက်များ၊ သက်ဆိုင်ရာ ပရော်ဖက်ရှင်နယ် ကိရိယာများ၏ အတိုင်းအတာများ (ချိတ်ထားသော ဖဲပြားနှင့် အဖွင့် pins/retaining washers) ၏ အတိုင်းအတာများနှင့် ကိုက်ညီရမည်။

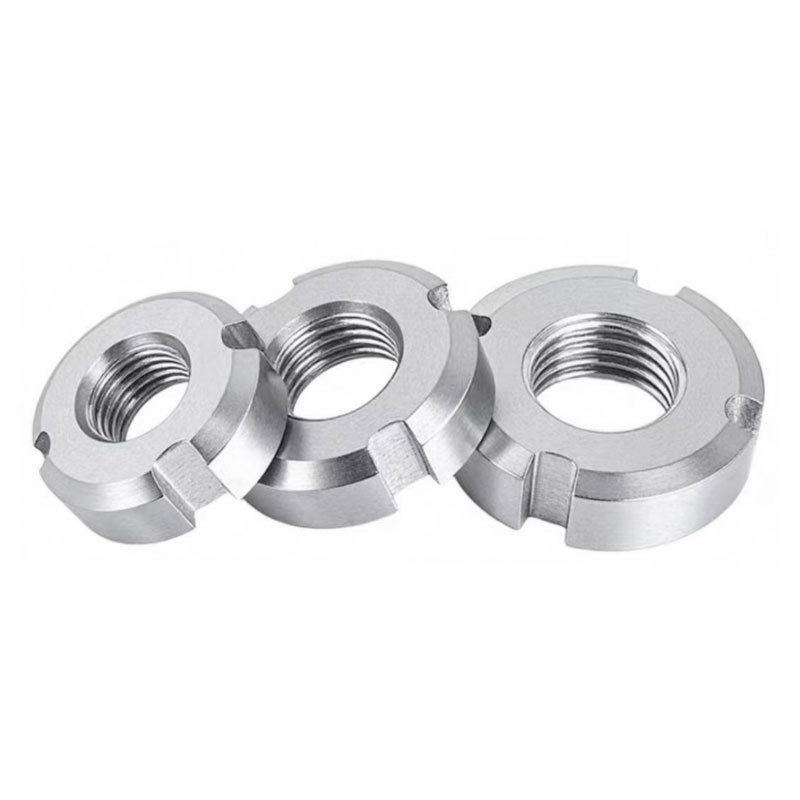

ဤသည်မှာ အသုံးများသော စံသတ်မှတ်ချက်ဒေတာအချို့ဖြစ်သည်။
ဥပမာအနေဖြင့် GB/T 812-1988 Bearing lock nut, (Metric) ကိုယူပါ-
| ကြိုးသတ်မှတ်ချက်- D×P | ပြင်ပအချင်း- dk (mm) | အထူ- မီတာ (မီလီမီတာ) | slot အရေအတွက်: n | အပေါက်အတိမ်အနက်- t (မီလီမီတာ) |
| M10*1 | 22 | 8 | 4 | 2.6 |
| M12*1.25 | 25 | 8 | 4 | 2.6 |
| M14*1.5 | 28 | 8 | 4 | 2.6 |
| M16*1.5 | 30 | 8 | 4 | 3.1 |
| M18*1.5 | 32 | 8 | 4 | 3.1 |
| M20*1.5 | 35 | 8 | 4 | 3.1 |
(1) Thread ညီညွတ်မှု- Bearing lock nut အားလုံးကို fine-threaded screws များဖြင့် တပ်ဆင်ထားပါသည်။ အကြမ်းချည်ထားသောဝက်အူများဖြင့် ရှုပ်ထွေးမှုမဖြစ်စေရန် ကွင်းအတွင်းကို စစ်ဆေးပါ။
(2) နောက်ဆက်တွဲကိရိယာများ- ဖြုတ်တပ်ခြင်းနှင့် တပ်ဆင်ခြင်းလုပ်ငန်းစဉ်တွင် အထူးချိတ်ပုံသဏ္ဍာန်ရှိသော ဖဲချပ်ကို အသုံးပြုရန်လိုအပ်သည်။
(3) လျော့ရဲစေသော ဆက်စပ်ပစ္စည်းများ- လော့ခ်ချသည့်အကျိုးသက်ရောက်မှုရရှိစေရန်၊ ၎င်းတို့အား stop washers (GB/T 858 ကဲ့သို့သော) သို့မဟုတ် open pins များနှင့် တွဲဖက်အသုံးပြုရပါမည်။
(4) နည်းပညာပုံများ- ဒီဇိုင်းဆွဲသည့်အခါ သက်ဆိုင်ရာ စံနည်းပညာပုံများ သို့မဟုတ် ထုတ်ကုန်သတ်မှတ်ချက်များ၏ နောက်ဆုံးဗားရှင်းကို အမြဲညွှန်းပေးပါ။
