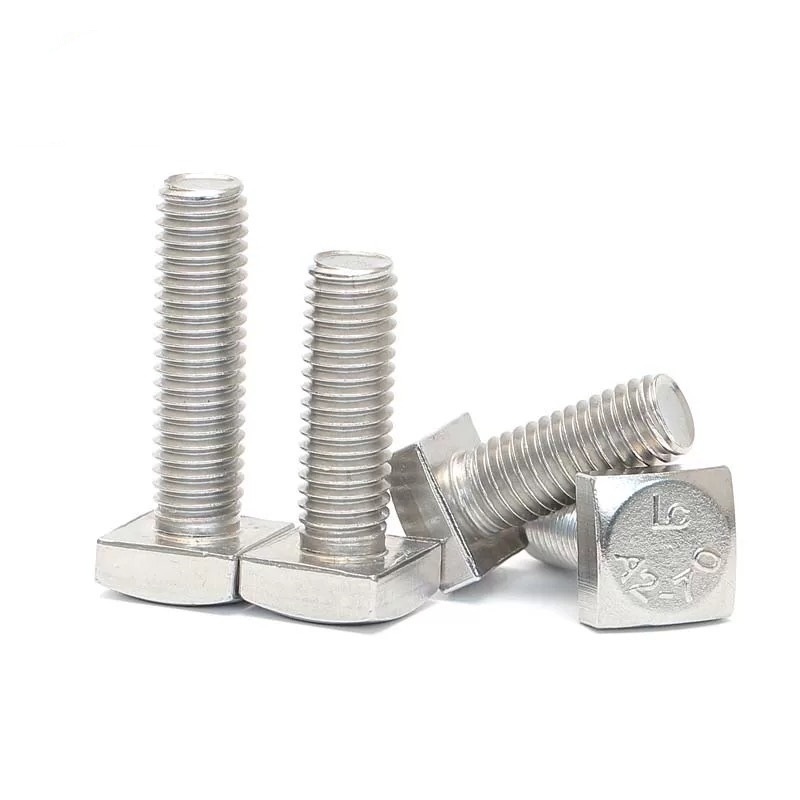

အဆင့် 5 Square Head Bolt

Xiaoguo® ၏အဆင့်မြင့်အဆင့် 5 စတုရန်းခေါင်းတုံးသည် အထူးလက်ဆွဲများမလိုအပ်ပါ။ သာမာန်အဖွင့်အဆုံး ကလွာများ၊ ချိန်ညှိနိုင်သော လက်ကိုင်တုတ်များနှင့် ကြယ်ပွင့်လက်တံများကို အစားသုံးနိုင်သည်။ ၎င်းတို့ကို ပြုပြင်ထိန်းသိမ်းသည့်နေရာ၌ အလွယ်တကူဝင်ရောက်နိုင်သည်။ ၎င်းသည် ကိရိယာဝယ်ယူရေးကုန်ကျစရိတ်များကို လျှော့ချပေးပြီး အလုပ်ပိုမိုထိရောက်စေသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ရုပ်လက္ခဏာများ

အဆင့် 5 စတုရန်းခေါင်းတုံး၏ ပင်မရုပ်လက္ခဏာများကို အောက်ပါအတိုင်း အကျဉ်းချုံးနိုင်သည်။

(1) အခြေခံပစ္စည်း- အလတ်စား ကာဗွန်သံမဏိ၊ ကာဗွန်ပါဝင်မှု 0.28% မှ 0.55% အထိ။

(2) အပူကုသမှုအခြေအနေ- စံချိန်စံညွှန်းတွင်ဖော်ပြထားသောစက်ပိုင်းဆိုင်ရာစွမ်းဆောင်ရည်လိုအပ်ချက်များနှင့်ပြည့်မီရန် အပူပေးခြင်းဖြင့် ငြိမ်းသတ်ရပါမည်။

(၃) ကြံ့ခိုင်မှုအဆင့်- Tensile strength 120,000 psi (ခန့်မှန်းခြေအားဖြင့် 827 MPa)။

(4) Toughness အားသာချက်- Grade 8 နှင့် နှိုင်းယှဉ်ပါက၊ ၎င်းသည် ရှည်လျားမှုနှုန်း မြင့်မားပြီး ရှပ်တွန်းအား ပိုမိုကောင်းမွန်သော စွမ်းရည်ရှိသည်။

(5) ပြောင်းလွယ်ပြင်လွယ်- SAE J429 စံနှုန်းသည် သီးခြားသတ္တုစပ်အဆင့်ကို မသတ်မှတ်ထားပေ။ ဓာတုဖွဲ့စည်းမှုနှင့် စက်ပိုင်းဆိုင်ရာ ဂုဏ်သတ္တိများ လိုအပ်ချက်များနှင့် ပြည့်မီသရွေ့ 1038၊ 1040၊ 35K၊ 40Cr စသည်ဖြင့် အမျိုးမျိုးသော ပစ္စည်းများကို အသုံးပြုခွင့်ပေးသည်။

(6) အသုံးပြုနိုင်သော သတ်မှတ်ချက်များ- အချင်း 1/4" မှ 1-1/2" အထိရှိသည်။ ဤအကွာအဝေးထက်ကျော်လွန်သည့် အချင်းများအတွက် ASTM A449 ကဲ့သို့သော အခြားစံနှုန်းများကို ကိုးကားပါ။

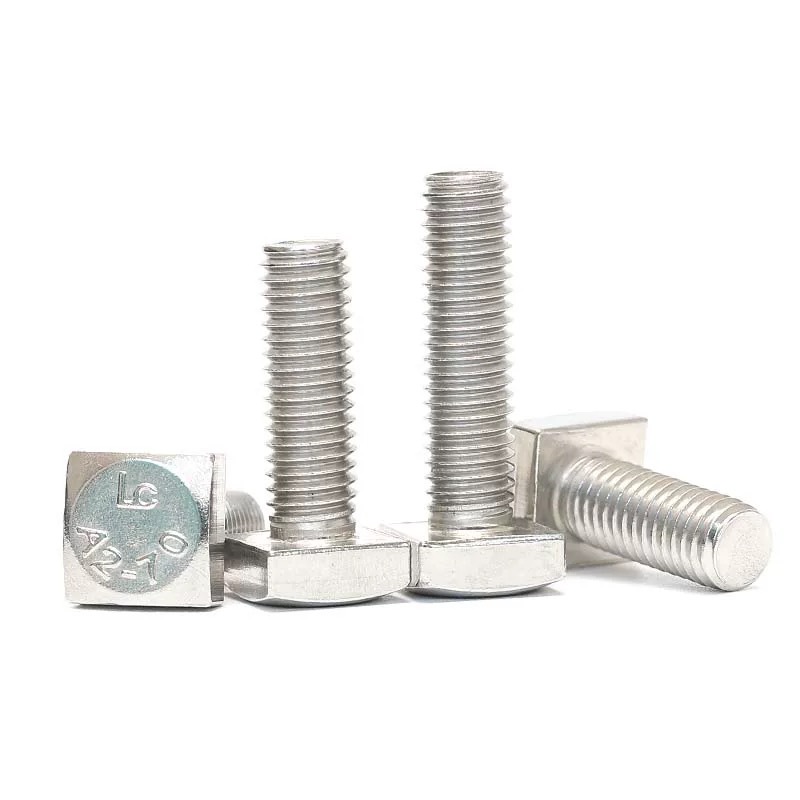

Grade 5 Square Head Bolt

ပစ္စည်းဖွဲ့စည်းမှု

အဆင့် 5 စတုရန်းခေါင်းတုံးကို အလတ်စား ကာဗွန်သံမဏိဖြင့် ပြုလုပ်ထားကာ မီးငြှိမ်းသတ်ခြင်း နှင့် အပူပေးသည့် လုပ်ငန်းစဉ်များကို ခံယူပြီး ခွန်အားနှင့် တောင့်တင်းမှု၏ အကောင်းဆုံးချိန်ခွင်လျှာကို ရရှိစေသည်။ ဒြပ်စင်တစ်ခုစီ၏ အကြောင်းအရာများမှာ အောက်ပါအတိုင်းဖြစ်သည်။

ဓာတုဖွဲ့စည်းမှုအညွှန်းများ	အကြောင်းအရာလိုအပ်ချက်
ကာဗွန် (C)	0.28% - 0.55%
ဖော့စဖရပ် (P)	≤ 0.030%
ဆာလဖာ (S)	≤ 0.050%

အဆင့်နှိုင်းယှဉ်မှု

အဆင့် 5 စတုရန်းခေါင်းတုံးကို အလယ်အလတ်အဆင့်မြင့်သော ခိုင်ခံ့မှုအဆင့်အဖြစ် သတ်မှတ်သည်။ ၎င်းတို့သည် ခွန်အား၊ ခိုင်မာမှုနှင့် ကုန်ကျစရိတ်အကြား စံပြချိန်ခွင်လျှာကို ရရှိစေသည်။ အဆင့် 2 နှင့် နှိုင်းယှဉ်ပါက ၎င်းတို့သည် မြင့်မားသော ခွန်အားကို ပေးစွမ်းသည်။ Grade 8 နှင့် နှိုင်းယှဉ်ပါက ၎င်းတို့သည် ပိုမိုကောင်းမွန်သော ductility နှင့် shear force-bearing capacity တို့ကို ပိုင်ဆိုင်ထားပြီး ၎င်းတို့သည် အလတ်စားနှင့် အကြီးစားစက်မှုလုပ်ငန်းအများစုအတွက် သင့်လျော်စေသည်။ ပိုမိုရှင်းလင်းစွာ နားလည်သဘောပေါက်ရန် အောက်ပါဇယားအကြောင်းအရာကို ကိုးကားနိုင်ပါသည်။

လက္ခဏာများ	အဆင့် ၅	အဆင့်၂	၈တန်း
ဆန့်နိုင်အား	120,000 psi	74,000 psi	150,000 psi
ပစ္စည်း	အလတ်စား ကာဗွန်သံမဏိ	ကာဗွန်နည်းသောသံမဏိ/အလတ်စား ကာဗွန်သံမဏိ	အလတ်စား ကာဗွန်အလွိုင်းသံမဏိ
ခေါင်းအမှတ်အသား	အချင်းဝက်မျဉ်း ၃ ကြောင်း	အမှတ်အသားမရှိပါ။	အချင်းဝက်မျဉ်း ၆ ကြောင်း
လျှောက်လွှာအခြေအနေများ	အလတ်စား-အကြီးစားစက်မှုလုပ်ငန်း	ယေဘူယျ မီးပုံသေကိရိယာ	အလွန်လေးလံသော ဝန်/ကီး ဘေးကင်းရေး အစိတ်အပိုင်းများ
များပါတယ်။	လတ်	မြင့်သည်။	နိမ့်သည်။
စျေးနှုန်း	လတ်	နိမ့်သည်။	မြင့်သည်။
Shear force bearing စွမ်းရည်	ကောင်းမွန်သည် (ပုံပျက်လွယ်ပြီး စွမ်းအင်စုပ်ယူနိုင်သည်)	ပျမ်းမျှ	အားနည်းခြင်း (ပိုမို ဆတ်ဆတ်)

အဓိက အားသာချက်

(1) အလယ်အလတ်စွမ်းအားမြင့်မားသောစွမ်းဆောင်ရည်- အဆင့် 5 စတုရန်းခေါင်းတုံး၏ ဆန့်နိုင်အားသည် 120,000 psi အထိရောက်ရှိပြီး အဆင့် 2 ခွန်အားထက် 62% ပိုမိုအားကောင်းသည့် အလယ်အလတ်မှလေးလံသောဝန်များကို ခံနိုင်ရည်ရှိသည်။

(2) Excellent က shear resistance : Grade 8 နှင့် နှိုင်းယှဉ်ပါက၊ shear force လိုအပ်သော application များအတွက် ပိုမိုသင့်လျော်ပြီး မတူညီသောပုံစံသို့ ချိန်ညှိနိုင်သည်။

(3) ကြမ်းတမ်းသောပတ်ဝန်းကျင်များတွင် လိုက်လျောညီထွေရှိမှု- စတုရန်းခေါင်းဒီဇိုင်းသည် ဆီစွန်းထင်းမှု၊ ရွှံ့နှင့် အကန့်အသတ်ရှိသော မြင်နိုင်စွမ်းကဲ့သို့သော ကြမ်းတမ်းသောအလုပ်အခြေအနေများတွင် ထိရောက်စွာလုပ်ဆောင်နိုင်သေးသည်။

(4) တပ်ဆင်ခြင်းသည် အဆင်ပြေသည်- သာမန်အဖွင့်အဆုံး ကလကတ္တာများ၊ ချိန်ညှိနိုင်သော လက်ကိုင်တုတ်များနှင့် ကြယ်ပွင့်လက်တံများကို အထူးကိရိယာများ မလိုအပ်ဘဲ လည်ပတ်ရန်အတွက် အားလုံးအသုံးပြုနိုင်ပါသည်။

(5) ကုန်ကျစရိတ်-ထိရောက်မှု မြင့်မားခြင်း- အဆင့် 2 နှင့် အဆင့် 8 ကြားတွင် ခွန်အားနှင့် ကုန်ကျစရိတ်အကြား အကောင်းဆုံးချိန်ခွင်လျှာကို ရရှိစေရန်။

(၆) သတ္တုတွင်း၊ မီးရထားလမ်း၊ စိုက်ပျိုးရေး၊ ရေနံဓာတုပစ္စည်း၊ သံမဏိဖွဲ့စည်းပုံများနှင့် အခြားသော အဓိက စက်မှုကဏ္ဍများကို အကျုံးဝင်သော စက်မှုလုပ်ငန်းများတွင် ကျယ်ကျယ်ပြန့်ပြန့် အသုံးချနိုင်သည်

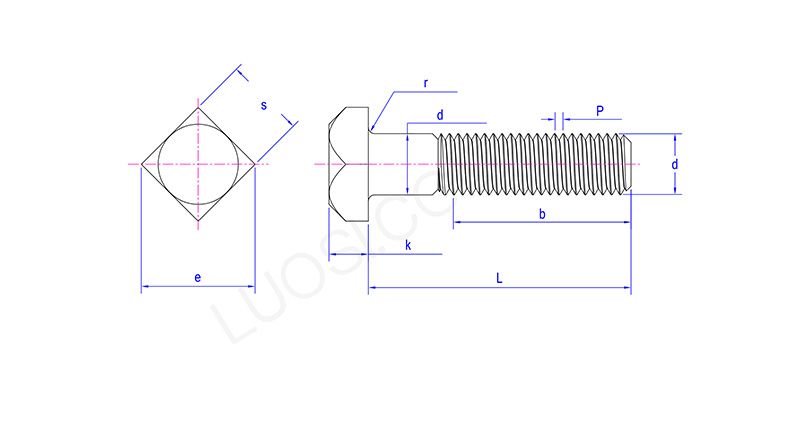

Grade 5 Square Head Bolt

မွန်	၃/၈	၇/၁၆	၁/၂	၅/၈	၃/၄	၇/၈	1	၁-၁/၈	၁-၁/၄	၁-၃/၈	၁-၁/၂
P	၁၆\|၂၄\|၃၂	၁၄\|၂၀\|၂၈	၁၃\|၂၀\|၂၈	၁၁\|၁၈\|၂၄	10\|16\|20	၉\|၁၄၂၀	၈\|၁၂၂၀	၇\|၁၂\|၁၈	၇\|၁၂\|၁၈	၆\|၁၂\|၁၈	၆\|၁၂\|၁၈
ds အမြင့်ဆုံး	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s အများဆုံး	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s မိနစ်	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
အီး အများဆုံး	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k အများဆုံး	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k မိနစ်	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r အများဆုံး	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r မိနစ်	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03
