Hexagon Flange Weld အခွံမာသီးများ

တရုတ်ထုတ်လုပ်သူ Xiaoguo® Hexagon flange weld nuts များကို တိကျသောလုပ်ဆောင်မှုဖြင့် အဆင့် 10.9 အရည်အသွေးမြင့် အလွိုင်းစတီးဖြင့် ပြုလုပ်ထားသည်။ ၎င်း၏ဆွဲအား 1000 MPa ထက်ကျော်လွန်သည်။ welding point များသည် တည်ငြိမ်သည်၊ load-bearing capacity မြင့်မားပြီး စမ်းသပ်မှုအစီရင်ခံစာကို ရယူနိုင်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

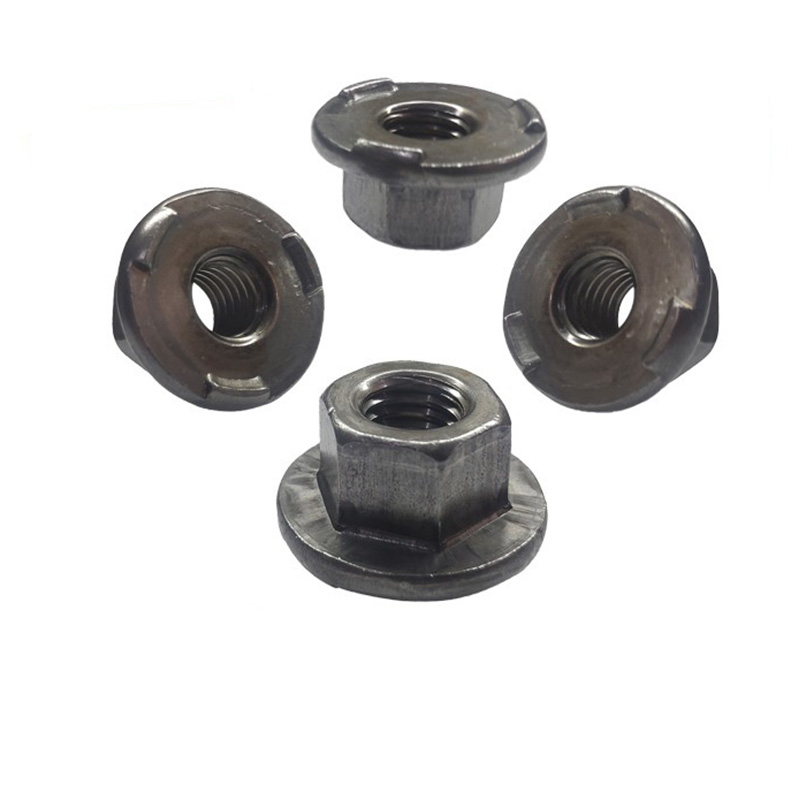

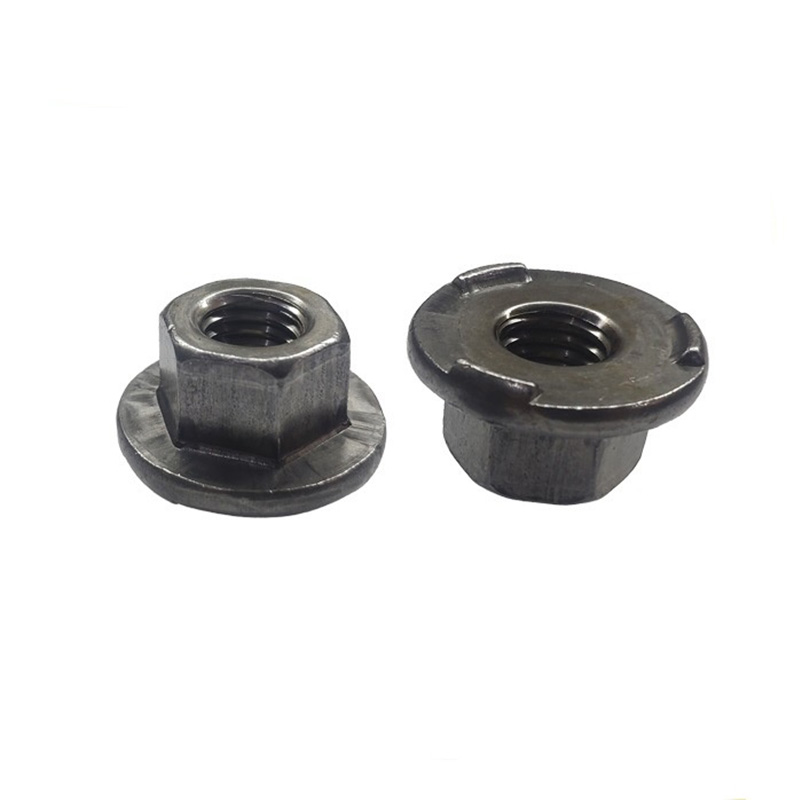

Hexagon flange weld nuts သည် အောက်ခြေတွင် စက်ဝိုင်းပုံအနားကွပ်နှင့် ထိပ်တွင် ဆဋ္ဌဂံပုံသဏ္ဍာန်ရှိသော အထူးတွဲချိတ်တစ်ခုဖြစ်သည်။ flange ၏အောက်ခြေမျက်နှာပြင်တွင် အများအားဖြင့် ဂဟေပေါက် ၃ ပေါက် (သို့မဟုတ် bosses ဟုခေါ်သည်) ရှိသည်။ အချွန်များကို အရည်ပျော်ပြီးနောက် ခံနိုင်ရည်ရှိသော ဂဟေဆော်ခြင်း (Boss welding) ဖြင့် သတ္တုစာရွက်အား ခိုင်မြဲစွာ ဂဟေဆော်ခြင်းဖြင့်၊ ထို့ကြောင့် အမြဲတမ်း ချည်ကြိုးချိတ်ဆက်မှုကို ရရှိစေသည်။

သာမန်ဂဟေဆော်သည့်အခွံမာသီးများနှင့် နှိုင်းယှဉ်ပါက Hexagon flange weld nuts သည် ဖိအားဖြန့်ဝေရန်နှင့် ပါးလွှာသောစာရွက်အစိတ်အပိုင်းများကို ကြေမွခြင်းမှကာကွယ်ရန် ပြားချပ်ချပ်အဝတ်လျှော်စက်များကို အစားထိုးနိုင်သည့် အနားကွပ်မျက်နှာပြင်ကို ပေါင်းစပ်ထားသည်။ တစ်ချိန်တည်းမှာပင်၊ ဆဋ္ဌဂံခေါင်းပုံစံဒီဇိုင်းသည် bolt တပ်ဆင်ခြင်းအတွက် standard wrenches သို့မဟုတ် sockets များကို အသုံးပြုရန် အဆင်ပြေစေသည်။ ဤထုတ်ကုန်ကို မော်တော်ယာဥ်ကိုယ်ထည်များ၊ အိမ်သုံးပစ္စည်းခွံများ၊ လျှပ်စစ်ဗီဒိုများနှင့် စက်ကိရိယာများကဲ့သို့သော ပါးလွှာသောစာရွက်သတ္တုဖွဲ့စည်းပုံများ၏ ချည်မျှင်ချိတ်ဆက်မှုအခြေအနေများတွင် တွင်ကျယ်စွာအသုံးပြုပါသည်။

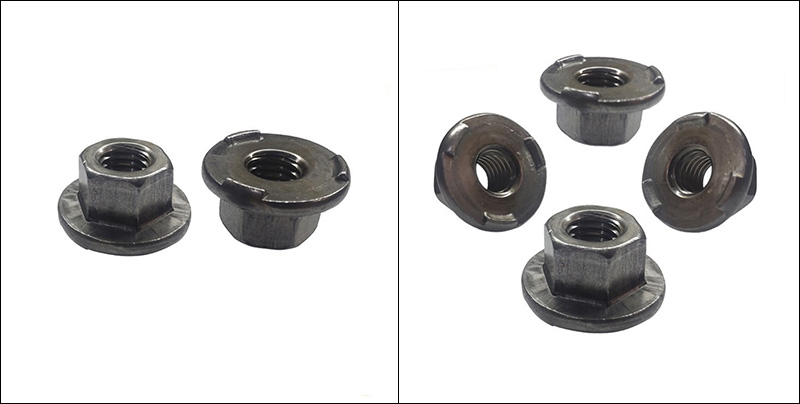

Hexagon Flange Weld Nuts

အဓိကဖွဲ့စည်းပုံအင်္ဂါရပ်များ

Hexagon flange weld nuts ၏ဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းသည် "ယုံကြည်စိတ်ချရသောဂဟေဆော်ခြင်း၊ တိကျသောနေရာချထားခြင်းနှင့် အဆင်ပြေသောစုဝေးခြင်း" ၏ အဓိကပန်းတိုင်သုံးခုကို ဗဟိုပြုထားသည်။ ပင်မဖွဲ့စည်းပုံအင်္ဂါရပ်များကို အောက်ပါအတိုင်း အကျဉ်းချုံးနိုင်သည်။

(1) Hex ဦးခေါင်း

ပုံသဏ္ဍာန်- ပုံမှန် ဆဋ္ဌဂံ။ ဆန့်ကျင်ဘက်အခြမ်းများ၏ အတိုင်းအတာများသည် ISO/DIN စံနှုန်းများနှင့် ကိုက်ညီပါသည်။

လုပ်ဆောင်ချက်- အထူးကိရိယာများမလိုအပ်ဘဲ အဖွင့်အဆုံး ဖဲချပ် သို့မဟုတ် ပလပ်ပေါက်ကို အသုံးပြု၍ အလွယ်တကူ တင်းကျပ်နိုင်သည်။

အားသာချက်- ဆိုဒ်တွင် တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုကို လွယ်ကူချောမွေ့စေသော သာမန်ဆဋ္ဌဂံအခွံမာသီးများနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။

(၂) Flange Base၊

ပုံသဏ္ဍာန်- ကျယ်ပြန့်သောအနားကွပ်မျက်နှာပြင်

လုပ်ဆောင်ချက်- အလုပ်ပစ္စည်းနှင့် ထိတွေ့ဧရိယာကို တိုးမြှင့်ပါ၊ ဖိအားကို ဖြန့်ဝေကာ ပါးလွှာသော စာရွက်ရုပ်ပုံသဏ္ဍာန်ကို ပုံပျက်စေခြင်းမှ ကာကွယ်ပါ။

အပြားလိုက်လျှော်စက်များကို အစားထိုးပြီး အစိတ်အပိုင်းများနှင့် တပ်ဆင်မှုအဆင့်များကို လျှော့ချပါ။

အားသာချက်များ- ချိတ်ဆက်မှု ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ပေးပြီး အလုံးစုံကုန်ကျစရိတ်များကို လျှော့ချပေးသည်။

(၃) Weld Projections များ

၎င်းသည် Hexagon flange weld nuts များကို သာမန် flange nuts များနှင့် ခွဲခြားပေးသည့် အရေးကြီးဆုံးအင်္ဂါရပ်ဖြစ်သည်။

ထူးခြားချက်	ဖော်ပြချက်
အရေအတွက်	စံဒီဇိုင်းတွင် အနားကွပ်၏အောက်ခြေမျက်နှာပြင်တစ်လျှောက် 120° အညီအမျှ ဖြန့်ကျက်ထားသော အပိုင်း ၃ ပိုင်းပါဝင်သည်။
ပုံသဏ္ဍာန်	ချွန်ထက်သော အစွန်းများမပါဘဲ ချောမွတ်ပြီး လုံးဝန်းသော ထိပ်ဖြင့် လုံးပတ် သို့မဟုတ် ပုံဆောင်ပုံများ။
အရပ်အမြင့်	0.5 - 0.8 မီလီမီတာ (အခြေခံပစ္စည်း၏အထူအရ ချိန်ညှိနိုင်သည်)
လုပ်ဆောင်ချက်	① ခံနိုင်ရည်ရှိသော ဂဟေဆော်စဉ်အတွင်း၊ ပွန်းဆက်များသည် တည်ငြိမ်သွန်းသော အူတိုင်အဖြစ် ပထမဆုံး အရည်ပျော်သွားသည်၊ ② ဂဟေပြောင်းခြင်းကို တားဆီးရန်အတွက် သုံးမှတ်အလိုအလျောက် ဗဟိုပြုခြင်းကို အောင်မြင်သည်။ ③ ဂဟေဆက်ခြင်းလုပ်ငန်းစဉ်တွင်မပါဝင်သည့်အခါ၊ အလိုအလျောက်ထုတ်လုပ်သည့်လိုင်း၏နေရာချထားမှုကို လွယ်ကူချောမွေ့စေမည့် workpiece အား ယာယီနေရာ၌ ထားရှိနိုင်သည်။
အားသာချက်များ	ဂဟေထိုးဖောက်မှုမှာ တစ်ပြေးညီဖြစ်ပြီး နေရာချထားမှု တိကျမှုမြင့်မားပြီး စက်ရုပ်အလိုအလျောက် ဂဟေဆက်ခြင်းအတွက် သင့်လျော်သည်။

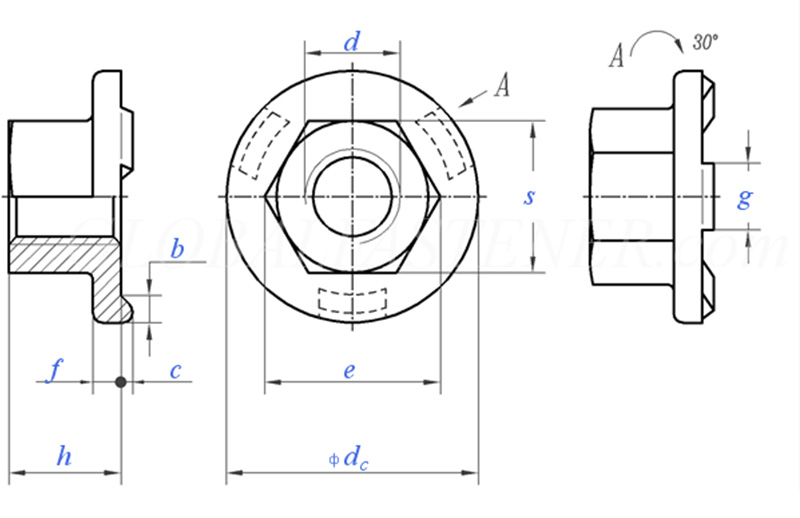

Hexagon Flange Weld Nuts

ကြိုးအရွယ်အစား			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	ချည်ကြမ်းသံပေါက်		0.8	1	1.25	1.5	1.75	2	2
P	Fine Thread Pitch		/	/	/	/	15	1.5	1.5
C	Nominal Size	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	အများဆုံး		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	မိ		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	မိ		8.2	10.6	13.6	16.9	19.4	22.4	25
e	အများဆုံး		8.5	10.9	14	17.5	20	23	26
f	Nominal Size	±0.25	1.7	2	2.5	3	3	4	4
g	Nominal Size	±0.1	4	5	6	7	8	8	8
m	မိ		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	အများဆုံး		5	7	10	13	15	17	19.5
S	အများဆုံး		8	10	13	16	18	21	24
S	မိ		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	အများဆုံး=အမည်ခံအရွယ်အစား		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	မိ		2	2.5	2.5	2.75	3	3.25	3.5
1000 ယူနစ်တစ်ကီလိုဂရမ်			/	5.7	12.2	21.8	29.4	45.8	/
