Resistance Projection Welding အတွက် Metric Screw

Resistance projection welding အတွက် Metric screw ကို resistance spot welding အတွက် အထူးဒီဇိုင်းထုတ်ထားပါတယ်။ အောက်ခြေရှိ အပေါက်ငယ်များသည် ဂဟေဆော်ခြင်းလုပ်ငန်းစဉ်အတွင်း အရည်ပျော်သွားကာ သတ္တုမျက်နှာပြင်နှင့် ခိုင်မြဲသောနှောင်ကြိုးများ ဖြစ်ပေါ်လာသည်။ Xiaoguo® ကုမ္ပဏီတွင် လက်လှမ်းမီနိုင်သော စတော့များရှိသည်။

မော်ဒယ်:BS 7670-1-2004

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ခံနိုင်ရည်ရှိခြင်းအတွက် ဂဟေဆော်ရန်အတွက် မက်ထရစ်ဝက်အူကို အဓိကအားဖြင့် ဝက်အူကိုယ်ထည်နှင့် အထူးအချွန်ဖွဲ့စည်းပုံပါရှိသော ဦးခေါင်းဖြင့် ဖွဲ့စည်းထားသည်။ ဝက်အူကိုယ်ထည် အစိတ်အပိုင်းတွင် သက်ဆိုင်ရာ မက်ထရစ်ချည်ကြိုးများ ပါ၀င်ပြီး သက်ဆိုင်ရာနှင့် လိုက်ဖက်ရန် အဆင်ပြေသည်။အခွံမာသီးသို့မဟုတ် အတွင်းပိုင်းချည်မျှင်များဖြင့် အစိတ်အပိုင်းများ။

ထုတ်ကုန်ဘောင်များ

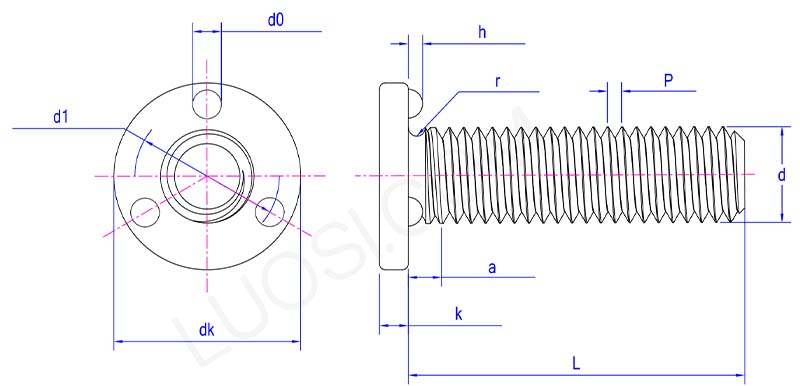

metric screw for resistance projection welding parameter

မွန်	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
အများဆုံး	1.25	1.75	2	2.5	3.13	3.75	4.38
dk အမြင့်ဆုံး	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk မိနစ်	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k အများဆုံး	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k မိနစ်	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 အများဆုံး	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 မိနစ်	4.5	6	7.5	9	12	15	18
d0 အများဆုံး	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 မိနစ်	0.9	1.2	1.5	1.8	2.4	3	3.6
h အမြင့်ဆုံး	0.55	0.7	0.85	1	1.3	1.6	1.9
ဇမိနစ်	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r အများဆုံး	0.4	0.4	0.5	0.6	0.8	0.8	0.8

ထုတ်ကုန်အင်္ဂါရပ်များ

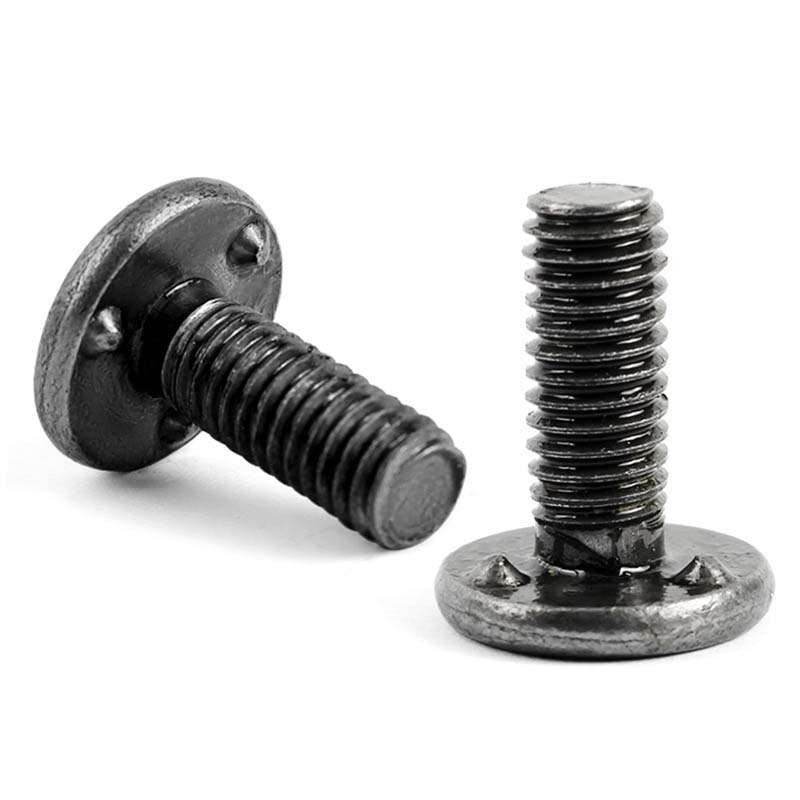

Resistance projection welding အတွက် မက်ထရစ်ဝက်အူသည် ဦးခေါင်းပေါ်ရှိ ထူးခြားသော အပေါက်များဖြစ်သည်။ ဤအချွန်အတက်များသည် ပုံမှန်ပုံစံများနှင့် တူညီသောအရွယ်အစားရှိသည်။ ဂဟေဆော်နေစဉ်အတွင်း ၎င်းတို့သည် တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော ဂဟေဆက်ခြင်းလုပ်ငန်းစဉ်ကို သေချာစေပြီး ဂဟေအရည်အသွေးကို သိသိသာသာ မြှင့်တင်ပေးနိုင်ပါသည်။ ပွန်းဆက်များပေါ်တွင် စုစည်းထားသော တွန်းအားကြောင့်၊ ဂဟေဆော်သည့် လုပ်ငန်းစဉ်သည် workpiece ၏ အခြားအစိတ်အပိုင်းများပေါ်တွင် အနည်းငယ် အပူသက်ရောက်မှုရှိသည်။

ဤမက်ထရစ်ဝက်အူများသည် ဦးခေါင်းအနီးတွင် အချွန်အချွန်လေးသုံးခုရှိသည်။ ၎င်းတို့ကို သတ္တုပေါ်သို့ ဖိရန် ဂဟေသေနတ်ကို အသုံးပြုပါ။ အပေါက်များသည် အပူကိုချက်ချင်းအာရုံစိုက်ပြီး အမှတ်ကို အရည်ပျော်စေပြီး ဝက်အူခေါင်းကို မျက်နှာပြင်နှင့် ပေါင်းစပ်သွားစေသည်။ ၎င်းသည် လျင်မြန်စွာ ခိုင်ခံ့သော၊ flush-mounted threaded point ကို ဖန်တီးပေးသည်။

သမားရိုးကျ ဂဟေဆော်ခြင်း နှင့် နှိုင်းယှဉ်ပါက projection weld screw သည် အထူးဂဟေဆော်ရန် လိုအပ်သော်လည်း၊ ၎င်းသည် arc welding studs များထက် ပိုမို သန့်ရှင်း / ပိုမြန်ပါသည်။ အကာအကွယ်ဓာတ်ငွေ့ သို့မဟုတ် ကြွေထည်ပစ္စည်းကိရိယာများ မလိုအပ်ပါ။ ပလပ်အင်ဂဟေသည် အချိန်တိုင်းတွင် ဂဟေဆက်သည့်အမှတ်များကို တိကျစွာထိန်းချုပ်နိုင်ပြီး ဆက်တိုက်ရလဒ်များကိုသေချာစေသည်။

ခံနိုင်ရည်ရှိခြင်းအတွက် မက်ထရစ်ဝက်အူကို HVAC ပိုက်လိုင်းများ ပြုပြင်ထိန်းသိမ်းမှုတံခါးများအတွက် အသုံးပြုနိုင်သည်။ အမြဲတမ်းသော့ခတ်မှုကို ရရှိစေနိုင်သည့် ခံနိုင်ရည်ရှိသောနေရာကို ဂဟေဆော်ရန်အတွက် ၎င်းတို့ကို အသုံးပြုပါ။ အဖွင့်ပတ်ပတ်လည်တွင် M4 ဝက်အူများကို ဂဟေဆော်ပါ။ စစ်ဆေးရေးတံခါးကို လော့ခ်လျှော်စက်ဖြင့် ပြင်ပါ။ လေးပုံတစ်ပုံတိုင်းတွင် filter ကိုအစားထိုးသည့်အခါ threads များပြတ်တောက်မည်မဟုတ်ပါ။ ပြုပြင်ထိန်းသိမ်းမှုခေါ်ဆိုမှုများကို 90% လျှော့ချပါ။
