ထိပ်တန်း Projection Weld Screw

ထိပ်ဆွဲငင်ဂဟေဆော်သောဝက်အူသည် မျက်နှာတင်ပါးဂဟေဆက်ရန်အတွက် အထူးဒီဇိုင်းထုတ်ထားသည်။ bolt မျက်နှာပြင်သည် သတ္တုမျက်နှာပြင်နှင့် အရည်ပျော်နိုင်ပြီး အပေါက်ငယ်များပါရှိသည်။ ၎င်းတို့သည် မော်တော်ကားအစိတ်အပိုင်းများ၊ လျှပ်စစ်ဘောင်အစိတ်အပိုင်းများ သို့မဟုတ် သတ္တုပြားများအတွက် သင့်လျော်သည်။ Xiaoguo® ပေးသွင်းသူသည် နမူနာများကို အခမဲ့ပေးသည်။

မော်ဒယ်:Q 199-1999

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Tသူသည် ထိပ်တန်းဆွဲငင်အား ဂဟေဆော်သောဝက်အူကို အဓိကအားဖြင့် ဝက်အူနှင့် အပြူးဂဟေဆော်သည့်ပလပ်ဖောင်းဖြင့် ခေါင်းတစ်လုံးဖြင့် ဖွဲ့စည်းထားသည်။ ဝက်အူအပိုင်းတွင် စံချည်ကြိုးများပါရှိပြီး ထိပ်တွင် တူညီသောအမြင့်အားလုံးဖြစ်သည့် welded protrusions အရေအတွက်နှင့် ပုံသဏ္ဍာန်တစ်ခုရှိသည်။

အားသာချက်များနှင့် အသုံးချမှုများ

ဤခေါင်းပေါ်ရှိ ဆွဲငင်ဂဟေဆော်သည့်ဝက်အူသည် ခိုင်ခံ့ပြီး ထိရောက်မှု နှစ်မျိုးရှိသည်။ ဂဟေလုပ်ငန်းစဉ်အတွင်းတွင်၊ လက်ရှိသည် သာမန်ဂဟေဆက်နည်းများထက် အချိန်တိုအတွင်း bolts များနှင့် welded အစိတ်အပိုင်းများကို ခိုင်မြဲစွာ ချိတ်ဆက်နိုင်စေသည့် ခုံးဂဟေပလပ်ဖောင်းပေါ်တွင် လက်ရှိကို အာရုံစိုက်ထားသည်။ ခုံးဂဟေဘူတာသုံးခုသည် ဘော့များကို ၎င်းတို့၏မှန်ကန်သောအနေအထားကို အလိုအလျောက်ရှာဖွေရန် ကူညီပေးနိုင်သည်။

ထိပ်တန်း projection weld screw များကို မော်တော်ယာဥ်ထုတ်လုပ်ရေးလုပ်ငန်းတွင် အသုံးပြုသည်။ ကားကိုယ်ထည်များ ထုတ်လုပ်မှုတွင် အမျိုးမျိုးသော အစိတ်အပိုင်းများကို ချိတ်ဆက်ရန်အတွက် ဤ bolt အမျိုးအစားကို တွင်ကျယ်စွာ အသုံးပြုကြသည်။ ဥပမာ ကားထိုင်ခုံများ တပ်ဆင်ခြင်း။ ပထမဦးစွာ၊ ပြူးထွက်ဂဟေဆော်ခြင်းအားဖြင့် ကားကိုယ်ထည်တွင် bolt ကို ဂဟေဆော်သည်။ ထို့နောက် ထိုင်ခုံ၏ တပ်ဆင်မှုအပေါက်များကို bolt နှင့် လိုက်လျောညီထွေဖြစ်စေပြီး ကား၏ရွေ့လျားမှုအတွင်း ထိုင်ခုံကို တုန်ခါမည်မဟုတ်ကြောင်း သေချာစေရန် ထိုင်ခုံကို လုံခြုံစွာပြုပြင်ရန် nut ကို တင်းကျပ်ထားသည်။

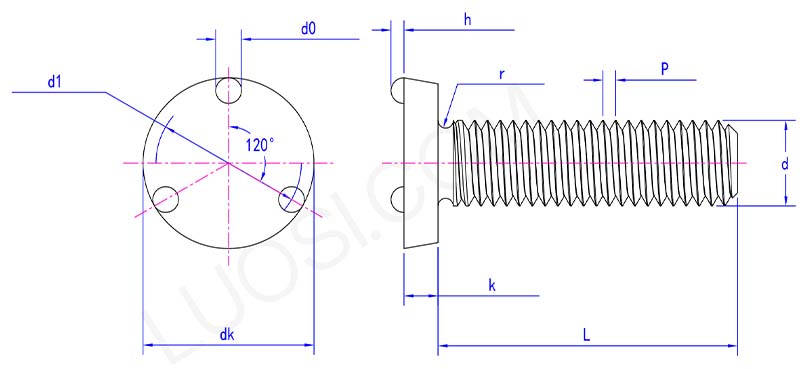

top projection weld screw parameter

မွန်	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk အမြင့်ဆုံး	11.5	12.5	14.5	19	21	24
dk မိနစ်	11.23	12.23	14.23	18.67	20.67	23.67
k အများဆုံး	2	2.5	2.5	3.5	4	5
k မိနစ်	1.75	2.25	2.25	3.25	3.75	4.75
r မိနစ်	0.2	0.2	0.3	0.3	0.4	0.4
d1 အများဆုံး	8.75	9.75	10.75	14.25	16.25	18.75
d1 မိနစ်	8.5	9.5	10.5	14	16	18.5
h အမြင့်ဆုံး	1.25	1.25	1.25	1.45	1.45	1.65
ဇမိနစ်	0.9	0.9	0.9	1.1	1.1	1.3
d0 အများဆုံး	2.6	2.6	2.6	3.1	3.1	3.6
d0 မိနစ်	2.4	2.4	2.4	2.9	2.9	3.4

မီးဖိုချောင်သုံးပစ္စည်းများထုတ်လုပ်ရာတွင် ဂဟေဆော်ထားသောဝက်အူကို အသုံးပြုသည်။ မီးဖိုချောင်၊ မိုက်ခရိုဝေ့မီးဖိုနှင့် ပန်းကန်ဆေးစက်များကဲ့သို့သော စက်ပစ္စည်းများကို ထုတ်လုပ်သည့်အခါတွင် မီးဖိုချောင်သုံးပစ္စည်းများ ထုတ်လုပ်သည့် လုပ်ငန်းစဉ်တွင် ၎င်းတို့ကို အသုံးပြုသည်။ အပူပေးသည့်ပြွန်ကို တပ်ဆင်သည့်အခါ၊ မီးဖိုအတွင်းရှိ ဗန်းလမ်းညွှန်များနှင့် အခြားအစိတ်အပိုင်းများကို ၎င်းတို့အား မီးဖို၏အတွင်းပိုင်း သို့မဟုတ် အပြင်ဘက်အခွံပေါ်သို့ ဦးစွာဂဟေဆော်မည်ဖြစ်ပြီး၊ ထို့နောက် သက်ဆိုင်ရာအစိတ်အပိုင်းများကို ချည်ထားသောအစိတ်အပိုင်းများပေါ်သို့ ဝက်အူဖြင့် ကပ်ပေးမည်ဖြစ်သည်။မူလီများ.

ထုတ်ကုန်အင်္ဂါရပ်များ

ထိပ်ဆွဲဂဟေဆော်သည့်ဝက်အူ၏ အထူးခြားဆုံးအင်္ဂါရပ်မှာ ဦးခေါင်းရှိ ၎င်း၏ထူးခြားသောအပြူးထွက်ဂဟေဆော်သည့်ပလပ်ဖောင်းဖြစ်သည်။ ဤအစက်အပြောက်ဂဟေစက်များသည် ပုံမှန်ပုံစံများနှင့် တူညီသောအရွယ်အစားများရှိသည်။ ဂဟေလုပ်ငန်းစဉ်အတွင်း၊ ၎င်းတို့သည် လက်ရှိကို တိကျစွာအာရုံစူးစိုက်နိုင်ပြီး တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော ဂဟေရလဒ်ကို အာမခံထားသော ဂဟေအရည်အသွေးကို အာမခံပါသည်။ ခုံးဂဟေဘူတာရှိနေခြင်းကြောင့်၊ ဂဟေဆော်သည့်လုပ်ငန်းစဉ်အတွင်း ဂဟေဆော်သည့်အစိတ်အပိုင်းများ၏ မျက်နှာပြင်ပျက်စီးမှုသည် အတော်လေးသေးငယ်ပြီး ဂဟေဆက်ထားသောအစိတ်အပိုင်းများ၏ အသွင်အပြင်နှင့် စွမ်းဆောင်ရည်ကို ပိုမိုကောင်းမွန်စွာ ထိန်းသိမ်းနိုင်သည်။
