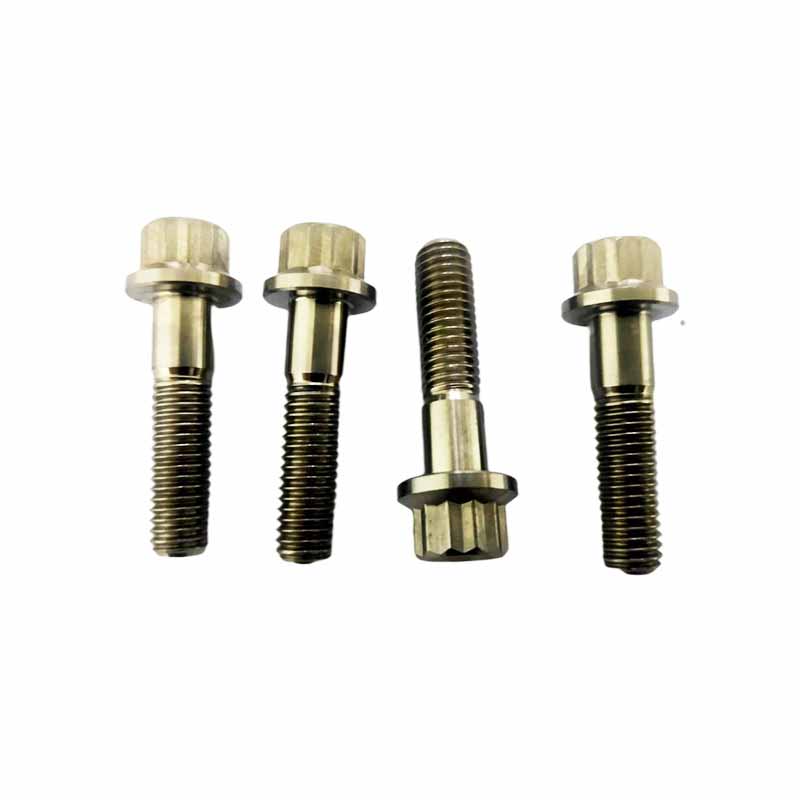

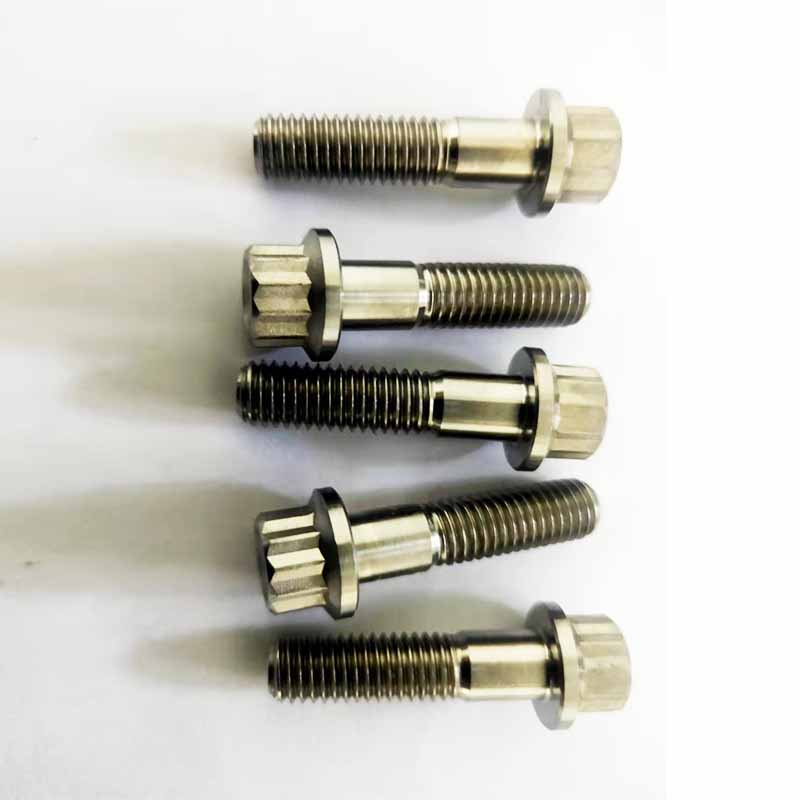

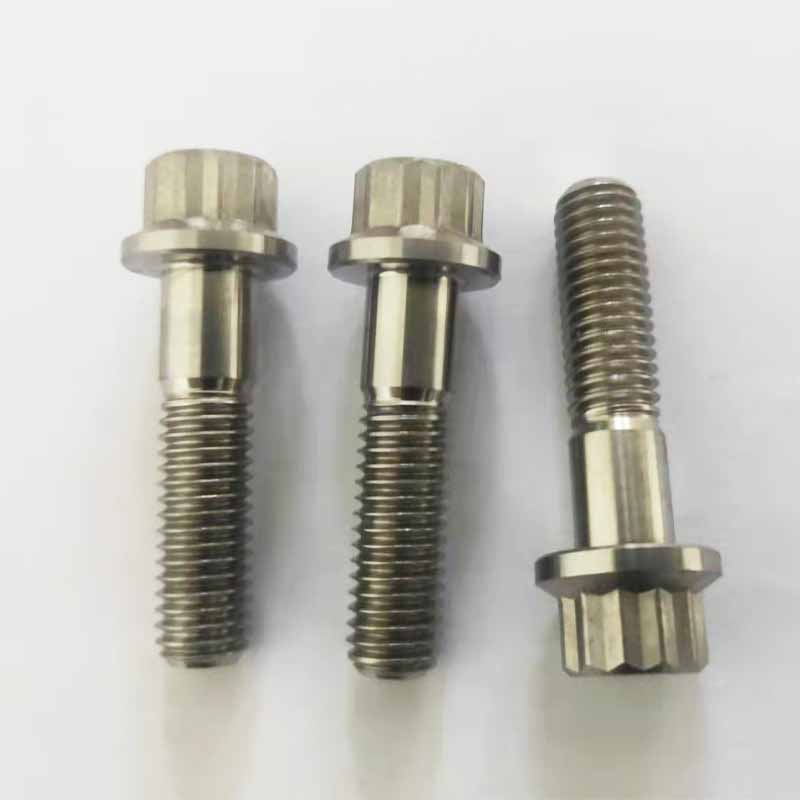

မက်ထရစ်အမျိုးအစား U 12 Piont Flange ဝက်အူ

Metric type U 12 piont flange screw များသည် တိကျပြီး လုံခြုံသော တပ်ဆင်မှုများအတွက် ပြီးပြည့်စုံပါသည်။ Xiaoguo® စက်ရုံသည် သင့်လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးနိုင်သည်။ ကျွန်ုပ်တို့သည် ASME/ANSI B18.2.5M-2009 ၏ အကောင်အထည်ဖော်မှုစံနှုန်းနှင့်အညီ ထုတ်လုပ်ပါသည်။ ယခုမှာယူပြီး သင်လိုအပ်သော ယုံကြည်စိတ်ချရသော ဝက်အူများကို ရယူလိုက်ပါ။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

မက်ထရစ်အမျိုးအစား U 12 piont flange ဝက်အူသည် ဦးခေါင်းတွင် ထောင့် 12 ခုရှိသည်။ တင်းကျပ်သောအခါ၊ ၎င်းတွင် ပိုကြီးသော ထိတွေ့ဧရိယာရှိပြီး ပိုမိုကြီးမားသော torque ကို အသုံးပြုနိုင်သည်။ ဝက်အူအောက်တွင် U-shaped အနားကွပ်ပြားတစ်ခုရှိပြီး ချိတ်ဆက်ထားသောအစိတ်အပိုင်းနှင့် အဆက်အသွယ်ဧရိယာကို တိုးစေပြီး ဖိအားကို ခွဲထုတ်နိုင်သည်။

Metric Type U 12 Piont Flange Screw

အင်္ဂါရပ်များနှင့် ကန့်သတ်ချက်များ

မက်ထရစ်အမျိုးအစား U 12-point ဝက်အူများသည် ဆားမှုန်ရေမွှားချေးဒဏ်ကို ခံနိုင်ရည်ရှိသည်။ အောက်ခြေဖြတ်ဒီဇိုင်းကို မကြာခဏဆိုသလို စတီးလ်စတီးလ်ဖြင့် ပြုလုပ်ထားသောကြောင့် crevice corrosion ကို လျှော့ချနိုင်သည်။ Flange sealing မျက်နှာပြင်များ၊ ၎င်းတို့သည် သင်္ဘောလက်ရန်းများ သို့မဟုတ် ကမ်းရိုးတန်းအခြေခံအဆောက်အအုံအတွက် အကောင်းဆုံးရွေးချယ်မှုဖြစ်သည်။ လျော့ရဲခြင်းကို တားဆီးနိုင်သည်။ ကန့်လန့်ဖြတ် အနားကွပ် အောက်ခြေမျက်နှာပြင်တွင် သော့ခတ်လျှော်စက်များမလိုအပ်သော စက်မှုတုန်ခါမှုများ သို့မဟုတ် မီးစက်ကွင်းများအတွက် သင့်လျော်သော ကွက်လပ်မျက်နှာပြင်တစ်ခုရှိသည်။

မက်ထရစ်အမျိုးအစား U 12 piont flange ဝက်အူများကို တာဘိုင်အိတ်ဇောအမံကို တွယ်ကပ်ရန်အတွက် အသုံးပြုသည်။ Manifold ယိုစိမ့်မှုသည် တာဘိုင်၏ စွမ်းဆောင်ရည်ကို လျှော့ချပေးလိမ့်မည်။ ၎င်းတို့သည် 900°C အပူသံသရာကို ခံနိုင်ရည်ရှိသည်။ U-shaped groove သည် တင်းကျပ်သည့်အခါ အနားကွပ်များ ကွဲထွက်ခြင်းမှ ကာကွယ်နိုင်သည်။ နီကယ် ကပ်ငြိခြင်းအား လိမ်းသောအခါ၊ ကြေးနီကပ်စ်သည် မီးလောင်သွားပါမည်။ မိုင် 50,000 မောင်းနှင်တိုင်း အစားထိုးပါ။ အပူလွန်ကဲခြင်းသည် အိတ်ဇောပိုက်ကို ပေါက်ကွဲစေနိုင်သည်။

လေတာဘိုင်များ၏ ဂီယာဘောက်စ်အဖုံးများကို ပြင်ဆင်ရန်အတွက် မက်ထရစ်အမျိုးအစား U 12-point ဝက်အူများကို အသုံးပြုသည်။ တာဘိုင်တုန်ခါမှုသည် ရိုးရာဝက်အူများကို ဆုတ်သွားစေနိုင်သည်။ အဖုံးပြားကို နှစ် 20 ကျော်သော့ခတ်နိုင်သည်။ အောက်ခြေဖြတ်သည့်အပိုင်းသည် တုန်ခါမှုစုပ်ယူမှုတွင် ပါဝင်နိုင်သည်။ အမြင့်တွင် 12-point torque multiplier ကိုအသုံးပြုသောအခါ၊ မလုံလောက်သောတင်းကြပ်မှုသည် ဖုန်မှုန့်များဝင်ရောက်ပြီး ဂီယာများကို ပျက်စီးစေသည်။

မက်ထရစ်အမျိုးအစား U 12 piont flange ဝက်အူတွင် အလွန်ပြင်းထန်သော တွယ်ကပ်အားပါရှိပါသည်။ 12-angle design သည် တင်းကျပ်သည့်အခါ ပိုမိုကြီးမားသော torque ကိုခံနိုင်ရည်ရှိစေပါသည်။ ထို့အပြင် U-shaped flange သည် ပွတ်တိုက်မှုကို တိုးမြင့်စေပြီး တုန်ခါသောပတ်ဝန်းကျင်တွင်ပင် ဖြည်ရခက်စေသည်။ ၎င်းတို့သည် အလွန်ယုံကြည်စိတ်ချရပြီး ချိတ်ဆက်မှုအပိုင်းများကို အချိန်တိုင်းတည်ငြိမ်အောင် ထိန်းထားနိုင်သည်။

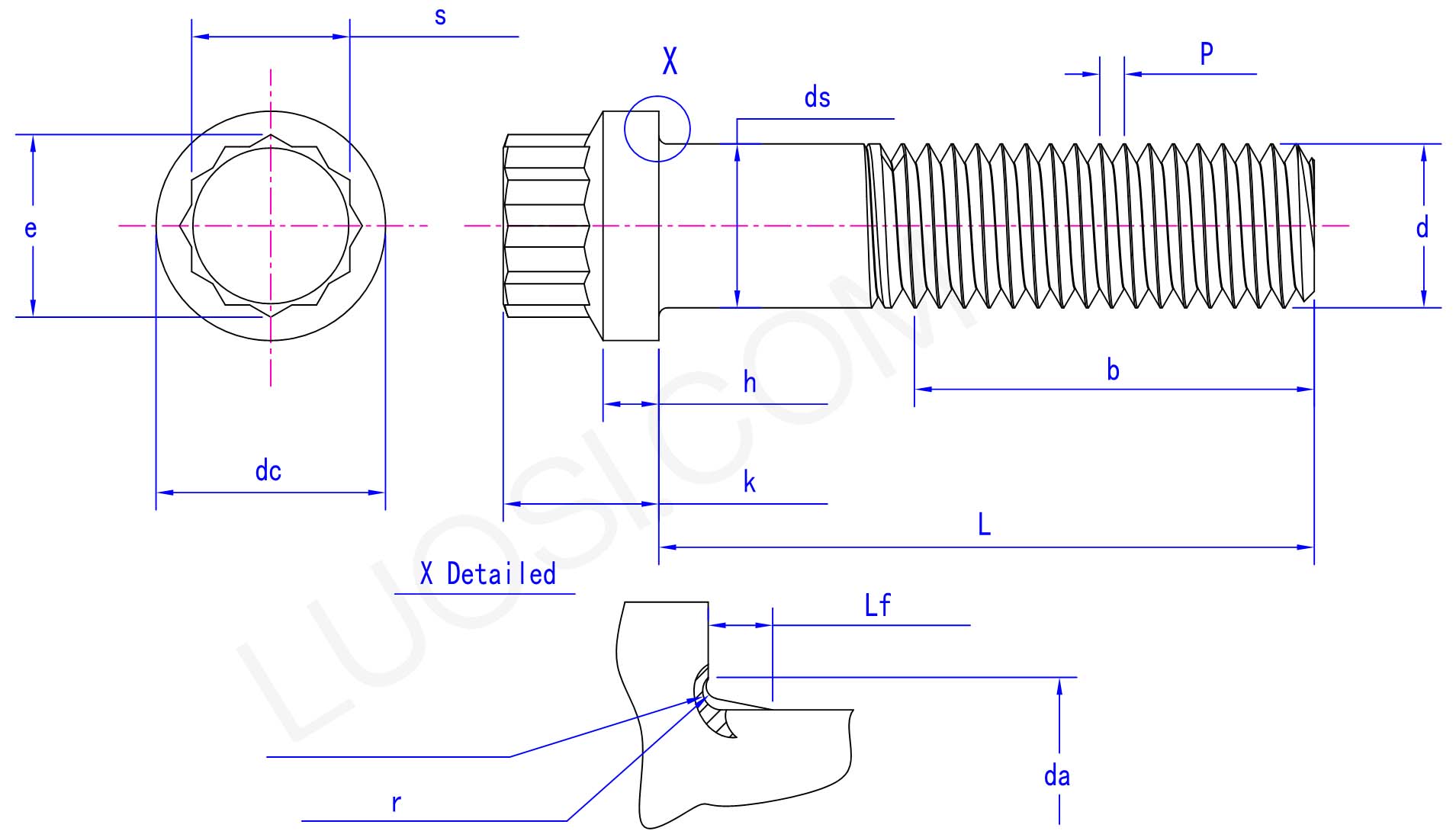

ထုတ်ကုန်ဘောင်များ

မွန်	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds အမြင့်ဆုံး	5	6	8	10	12	14	16	20	24	30	36
ds မိနစ်	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
s အများဆုံး	5	6	8	10	12	14	16	20	24	30	36
s မိနစ်	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
dc အမြင့်ဆုံး	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc မိနစ်	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h အမြင့်ဆုံး	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
ဇမိနစ်	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k အများဆုံး	5	6	8	10	12	14	16	20	24	30	36
k မိနစ်	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
da max	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf အမြင့်ဆုံး	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r အများဆုံး	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
r မိနစ်	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
