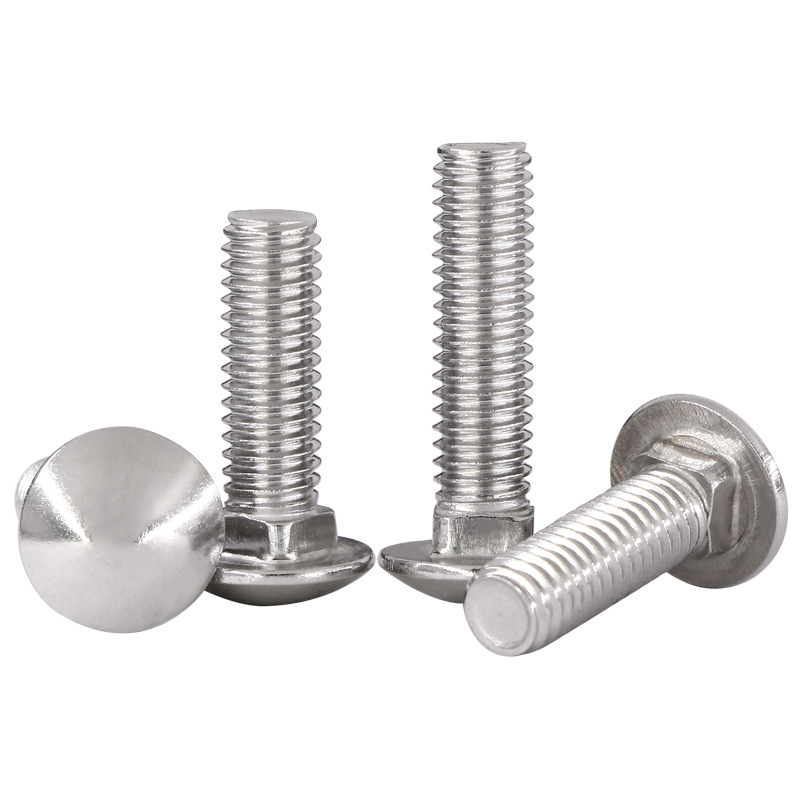

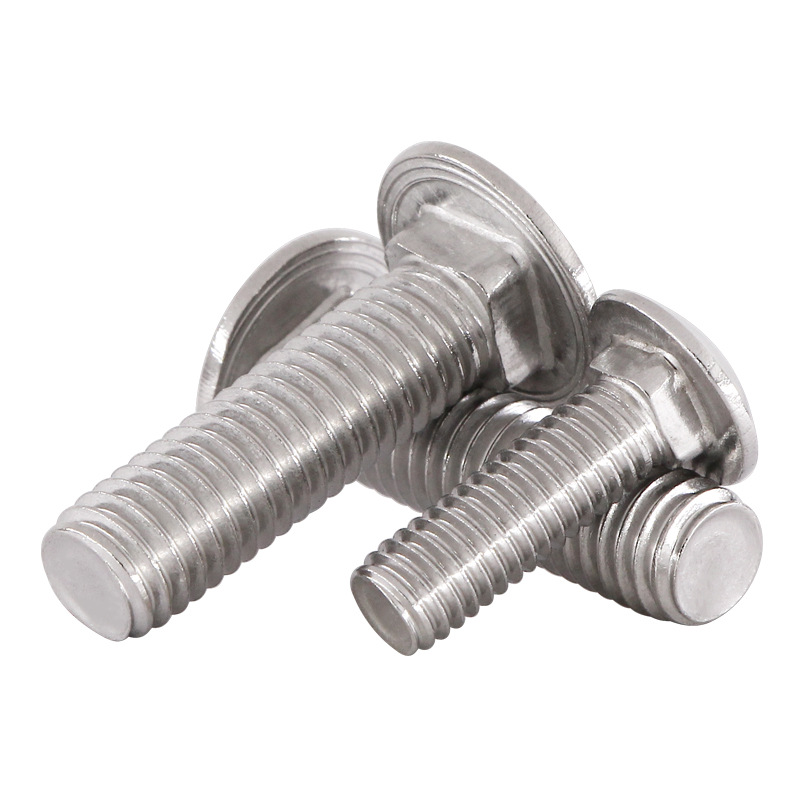

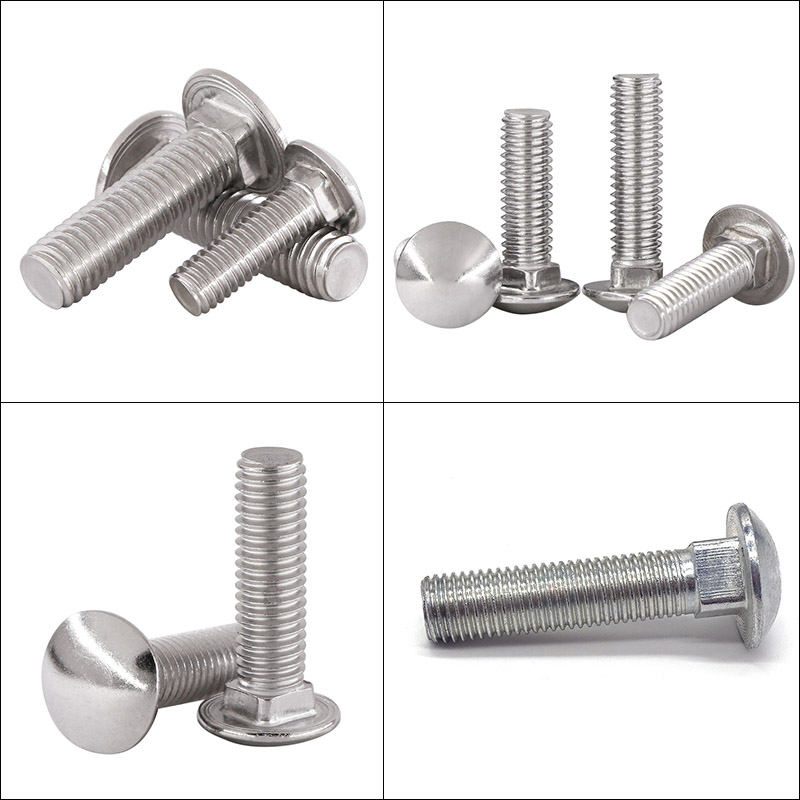

Round Head Coach Bolt

အပူကုသမှု ခံယူထားသော အလွိုင်းစတီးကို ရွေးချယ်ပါ။ Xiaoguo® လက်ကားခေါင်းအဝိုင်း Coach bolt သည် စွမ်းဆောင်ရည်အဆင့် 10.9 ရှိပြီး အဆုံးစွန်ဆွဲအား 1000 MPa ထက် ကျော်လွန်ပါသည်။ အကြီးစားစက်ယန္တရားများ၊ တံတားများနှင့် ဝန်အားမြင့်သောအဆောက်အဦများအတွက် သင့်လျော်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

round head Coach bolt (ရထား bolt အမျိုးအစား) နှင့် Carriage bolt တို့သည် တူညီသော ထုတ်ကုန်အမျိုးအစားတွင် ရှိသည်။ ဒေသဆိုင်ရာအမည်များတွင် အဓိကကွာခြားချက်မှာ- မြောက်အမေရိကတွင် Carriage bolt ဟုခေါ်တွင်လေ့ရှိပြီး ဓနသဟာယနိုင်ငံများ (ဥပမာ ဗြိတိန်၊ သြစတြေးလျနှင့် နယူးဇီလန်ကဲ့သို့) တွင် round head Coach bolt ဟူသောအသုံးအနှုန်းကို ပို၍အသုံးများသည်။ ၎င်းသည် တစ်ဖက်တည်းတပ်ဆင်မှုအတွက် အထူးဒီဇိုင်းထုတ်ထားသည့် လည်ပင်းအောက်ခြေရှိ စတုရန်းပုံတစ်ပိုင်းလုံးပတ်လုံး (အဝိုင်းခေါင်း) နှင့် စတုရန်းဆန့်ကျင်သည့်ပုံစံရှိသော တွယ်ကပ်တစ်ခုဖြစ်သည်။

ဖွဲ့စည်းပုံသွင်ပြင်လက္ခဏာများ

round head Coach bolt ၏ တည်ဆောက်ပုံ ဒီဇိုင်းသည် "single-side installation and automatic anti-tipping" ၏ အဓိက ပန်းတိုင် တစ်ဝိုက်တွင် ဗဟိုပြုထားပြီး ၎င်းကို အဓိကအားဖြင့် အောက်ပါ အစိတ်အပိုင်း လေးခုဖြင့် ဖွဲ့စည်းထားသည်။

(၁) ဦးခေါင်း

ပုံသဏ္ဍာန်- လုံးပတ် (ခေါင်းဝိုင်း) သို့မဟုတ် ပြားချပ်ချပ်ချပ်ချပ်-ထိပ်ဝိုင်း။ မျက်နှာပြင်သည် ဆဋ္ဌဂံ၊ စတုရန်း သို့မဟုတ် ကြက်ခြေခတ်အပေါက်များကဲ့သို့ မည်သည့် tool interface မှမပါဘဲ ချောမွေ့သည်။

လုပ်ဆောင်ချက်နှင့် ရည်ရွယ်ချက်-

ကြီးမားသော ဝန်ထမ်းမျက်နှာပြင်ကို ပံ့ပိုးပါ။

အလှအပနှင့် လုံခြုံရေး

ချောမွေ့ပြီး လုံးဝန်းသော ဒီဇိုင်း

(၂) လည်ပင်း (Neck) - ချော်လဲခြင်းအတွက် အရေးအကြီးဆုံးသော ဖွဲ့စည်းပုံ

ပုံသဏ္ဍာန်- ဦးခေါင်းအောက်တွင် တိုက်ရိုက်တည်ရှိပြီး ၎င်းသည် စတုရန်း (Square) သို့မဟုတ် ribbed စတုရန်း (Ribbed Square) ဖြစ်သည်။

လုပ်ဆောင်ချက်နှင့် ရည်ရွယ်ချက်-

စက်ပိုင်းဆိုင်ရာဆန့်ကျင်လှည့် function ကို

အရန်ကိရိယာများ မလိုအပ်ပါ။

တိကျသောအနေအထား

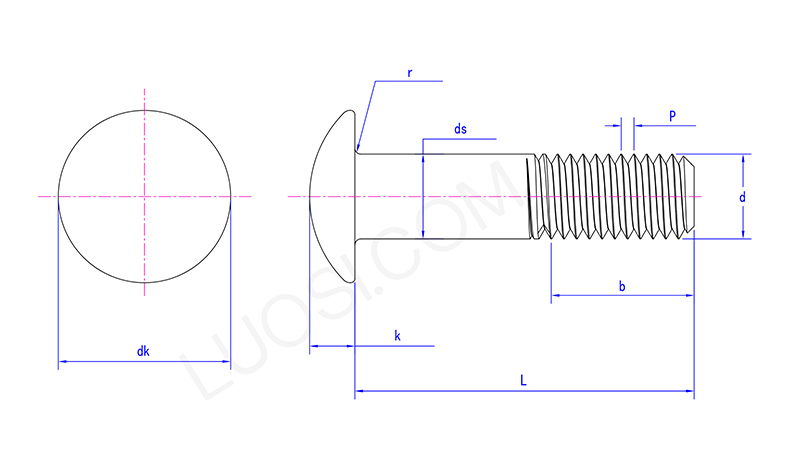

Round Head Coach Bolt

မွန်	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk အမြင့်ဆုံး	11.3	13.5	18	22.5	27	36	45	54
dk မိနစ်	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds အမြင့်ဆုံး	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds မိနစ်	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k အများဆုံး	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k မိနစ်	2.5	3	4	5	6	8	10	12
r အများဆုံး	0.5	0.5	0.5	0.5	1	1	1	1.5

(၃) Shaft အပိုင်း (Shank / Unthreaded Portion)၊

ပုံသဏ္ဍာန်- လည်ပင်းနှင့် ချည်မျှင်များကြားတွင် တည်ရှိပြီး ၎င်းသည် ချောမွေ့သော မျက်နှာပြင်နှင့် ချည်မျှင်များမပါသော ဆလင်ဒါပုံပါရှိသော ချောမွေ့သော ဆလင်ဒါပုံဖြစ်သည်။

အရှည်- ၎င်းကို bolt ၏ စုစုပေါင်းအရှည် L မှ thread length b ကို နုတ်ခြင်းဖြင့် တွက်ချက်သည်။ မတူညီသောသတ်မှတ်ချက်များတွင် စံအချိုးများရှိသည်။

လုပ်ဆောင်ချက်နှင့် ရည်ရွယ်ချက်-

ရိတ်သိမ်းခြင်းကိုခံနိုင်ရည်ရှိသည်။

တိကျသောအနေအထား

ကြိုးများပေါ်တွင် အင်အားသုံးခြင်းမှ ရှောင်ကြဉ်ခြင်း။

(၄) Threaded အပိုင်း

ပုံသဏ္ဍာန်- အဝိုင်းခေါင်း Coach bolt ၏ အဆုံးတွင် တည်ရှိပြီး ၎င်းသည် စံမက်ထရစ်ကြမ်းချည် (ISO) သို့မဟုတ် အမေရိကန်စံ UNC ချည်မျှင်တစ်ခုဖြစ်သည်။

အလျား (ခ):

စံသတ်မှတ်ပြဋ္ဌာန်းထားသည်- L ≤ 125mm၊ b ≈ 2d + 6mm (d သည် အမည်ခံအချင်းဖြစ်သည်); L > 125mm၊ b ≈ 2d + 12mm။

အမှန်တကယ်ထုတ်ကုန်၏ချည်အရှည်ကို ဖောက်သည်၏လိုအပ်ချက်အရ (စိတ်ကြိုက်ကြိုးအပြည့်) တိုးချဲ့နိုင်သည်။

လုပ်ဆောင်ချက်နှင့် ရည်ရွယ်ချက်-

nut နှင့် ပူးပေါင်းခြင်းဖြင့် ကုပ်အားကို ဖန်တီးပါ။

ကြိုတင်ဆွဲအားကို ချိန်ညှိပါ။

ဖွဲ့စည်းပုံ နှိုင်းယှဉ်မှု

round head Coach bolt ၏အားသာချက်မှာ ၎င်း၏ထူးခြားသောဖွဲ့စည်းပုံတွင်ရှိသည်။ ဒါဆို တခြား bolts အမျိုးအစားတွေနဲ့ ယှဉ်ရင် ဘာတွေ ကွာခြားလဲ။ ကျေးဇူးပြု၍ အောက်ပါဇယားကိုကြည့်ပါ၊ သင်တွေ့ရှိလိမ့်မည်။

နှိုင်းယှဉ်စရာများ	round head Coach bolt ပါ။	ဆဋ္ဌဂံခေါင်းတုံး	အတွင်းပိုင်း ဆဋ္ဌဂံတံ
ခေါင်းပုံသဏ္ဍာန်	ဦးခေါင်းလုံးဝိုင်း	ဆဋ္ဌဂံပုံ	အတွင်းပိုင်း ဆဋ္ဌဂံအပေါက်ပါသော ဆလင်ဒါခေါင်း
နှိမ်နှင်းရေးနည်းလမ်း	လေးထောင့်လည်ပင်းဖြင့် စက်ပိုင်းဆိုင်ရာ ဆန့်ကျင်ဖြေလျှော့ခြင်း။	ခေါင်းကို wrench ဖြင့်ပြုပြင်ရန်လိုအပ်သည်။	ဦးခေါင်းကို ပြုပြင်ရန် အတွင်းပိုင်း ဆဋ္ဌဂံပုံသဏ္ဍာန်ကို အသုံးပြုရန် လိုအပ်သည်။
တပ်ဆင်သူအရေအတွက်	1	2	1
ကြိုပြီးတူးလို့ရလား	ဟုတ်ကဲ့	မရှိ၊	မရှိ၊
ရိုးရိုး applications များ	သစ်သား၊ ပြင်ပပရိဘောဂ၊ ခြံစည်းရိုး	သံမဏိဖွဲ့စည်းပုံ၊ စက်ပိုင်းဆိုင်ရာတပ်ဆင်ခြင်း။	တိကျသောစက်များ၊ မှို
