Self Clinching Projection Weld Nut

Xiaoguo® စက်ရုံမှထုတ်လုပ်သော self clinching projection weld nut ကို သတ္တုမျက်နှာပြင်များပေါ်တွင် ဂဟေဆော်နိုင်သည်။ အပိုကိရိယာများမလိုအပ်ဘဲ သူ့ဘာသာသူ တင်းကျပ်နိုင်သည်။ အောက်ခြေကို ဂဟေဆက်လိုက်ရုံဖြင့် ချည်မျှင်များသည် bolt ကို ခိုင်မြဲစွာ ဆုပ်ကိုင်ထားနိုင်သည်။ တုန်ခါမှုပင်လျှင် လျော့ရဲမှုကို ထိရောက်စွာ ဟန့်တားနိုင်သည်။

မော်ဒယ်:QIB/IND WN

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

self clinching projection weld nut ၏ဘေး သို့မဟုတ် အောက်ခြေတွင်၊ အချွန်များ၊ ချိတ်များ သို့မဟုတ် သွားများကဲ့သို့သော အထူးဖွဲ့စည်းပုံအချို့ရှိသည်။ ဤဖွဲ့စည်းပုံများသည် ၎င်း၏ကိုယ်ကိုတိုင် တင်းကျပ်သည့်အင်္ဂါရပ်အတွက် သော့ချက်ဖြစ်သည်။ ၎င်း၏ thread သတ်မှတ်ချက်များသည်လည်း အတော်လေး ကွဲပြားပြီး သက်ဆိုင်ရာ bolts အမျိုးမျိုးနှင့် လိုက်ဖက်နိုင်ပါသည်။

ထုတ်ကုန်အင်္ဂါရပ်များ

ကိုယ်တိုင် clinching projection weld nut သည် base အောက်ရှိ serrated or toothed structure ပါရှိသည်။ ၎င်းတို့ကို ကြိုတင်တူးထားသောအပေါက်များ (အထူးဂဟေဆော်သည့်သေနတ် သို့မဟုတ် ကိရိယာကိုသုံး၍) အတွင်းသို့ တွန်းလိုက်သောအခါ၊ အဆိုပါ serration များသည် သတ္တုပြားထဲသို့ မြုပ်သွားမည်ဖြစ်သည်။ ထို့နောက် nut ၏ဗဟိုအပေါက်မှတဆင့်ဂဟေဆော်ခြင်းကိုလုပ်ဆောင်နိုင်သည်။ welding သည် ၎င်းကို အပြီးအပိုင်သော့ခတ်လိမ့်မည်၊ သို့သော် serrations များသည် ဂဟေဆော်ခြင်းလုပ်ငန်းစဉ်အတွက် ၎င်းကို ခိုင်မြဲစွာပြင်ဆင်ပြီးဖြစ်သည်။ အလိုအလျောက်သော့ခတ်ဖွဲ့စည်းပုံသည် ကျွမ်းကျင်လိမ္မာစွာ ဒီဇိုင်းထုတ်ထားပြီး ဂဟေဆော်နေစဉ်အတွင်း စက်လော့ခ်ချခြင်းကို အောင်မြင်စေကာ ချိတ်ဆက်မှုတည်ငြိမ်မှုအတွက် အာမခံနှစ်ချက်ပေးသည်။ ၎င်းသည် ဂဟေဆော်သည့် အစိတ်အပိုင်းများနှင့် လိုက်လျောညီထွေ အားကောင်းသည်။ ပါးလွှာသော သံပြား သို့မဟုတ် ထူသော စတီးပြားဖြစ်စေ၊ ၎င်းသည် ဂဟေဆက်ခြင်းနှင့် ပြုပြင်ခြင်းတို့ကို ခိုင်ခံ့ချောမွေ့စွာ လုပ်ဆောင်နိုင်သည်။

self locating projection weld nuts ကိုအသုံးပြုရာတွင် သီးခြားအပေါက်အချင်းရှိရန် လိုအပ်သည်။ အပေါက်၏အချင်းသည် nut ၏ serrated ring ထက်အနည်းငယ်သေးငယ်ရန်လိုအပ်သည်။ ဖိလိုက်သောအခါတွင် သွားများသည် အပေါက်၏အစွန်းအနည်းငယ်ကို ပုံပျက်သွားစေပြီး တင်းကျပ်စွာ ဆုပ်ကိုင်ထားနိုင်သည်။ အပေါက်အချင်း အရွယ်အစား မမှန်ကန်ပါက၊ ဂဟေမဆက်မီ အခွံမာသီးများကို ကောင်းစွာ မပြုပြင်နိုင်ပါ။

Self clinching projection weld nuts များသည် သီးခြားအထူအကွာအဝေးအတွင်း သတ္တုစာရွက်များပေါ်တွင် အသုံးပြုရန် အသင့်တော်ဆုံးဖြစ်သည်။ များသောအားဖြင့် 0.8 မီလီမီတာမှ 3.0 မီလီမီတာခန့်ရှိသည်။ ပါးလွန်းလျှင် အစေ့အဆံများ ကျိုးသွားနိုင်သည်။ ထူလွန်းပါက၊ ပစ္စည်းကို ခိုင်မြဲစွာ ချိတ်ရန် မလုံလောက်ပါ။ စာရွက်၏အထူနှင့်ကိုက်ညီကြောင်းသေချာစေရန် nut ၏သတ်မှတ်ချက်များကိုစစ်ဆေးပါ။

ထုတ်ကုန်ဘောင်များ

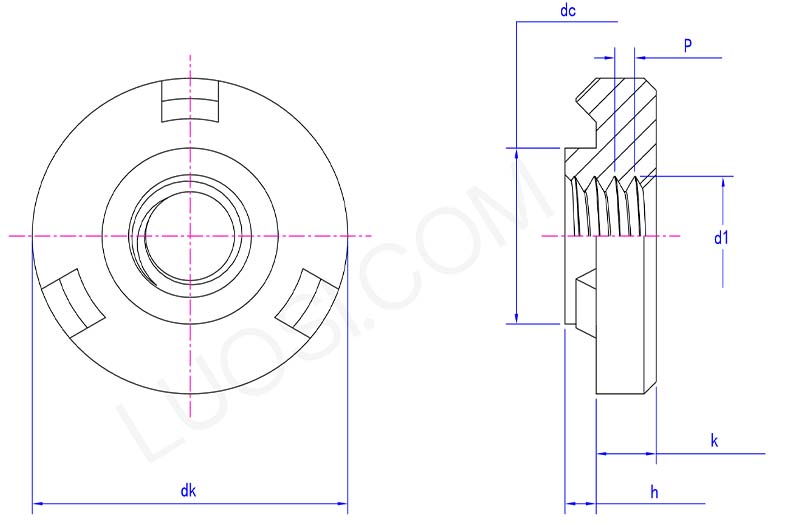

self clinching projection weld nut parameter

မွန်	M3	M4	M5	M6
P	0.5	0.7	0.8	1
dc အမြင့်ဆုံး	4.36	5.5	6.32	8.01
dk အမြင့်ဆုံး	7.82	9.42	11.17	13.25
dk မိနစ်	7.57	9.17	10.92	13
h အမြင့်ဆုံး	0.77	0.77	0.77	1.22
k အများဆုံး	1.59	2.68	3.88	4.66
k မိနစ်	1.39	2.48	3.68	4.46
d1	M3	M4	M5	M6
