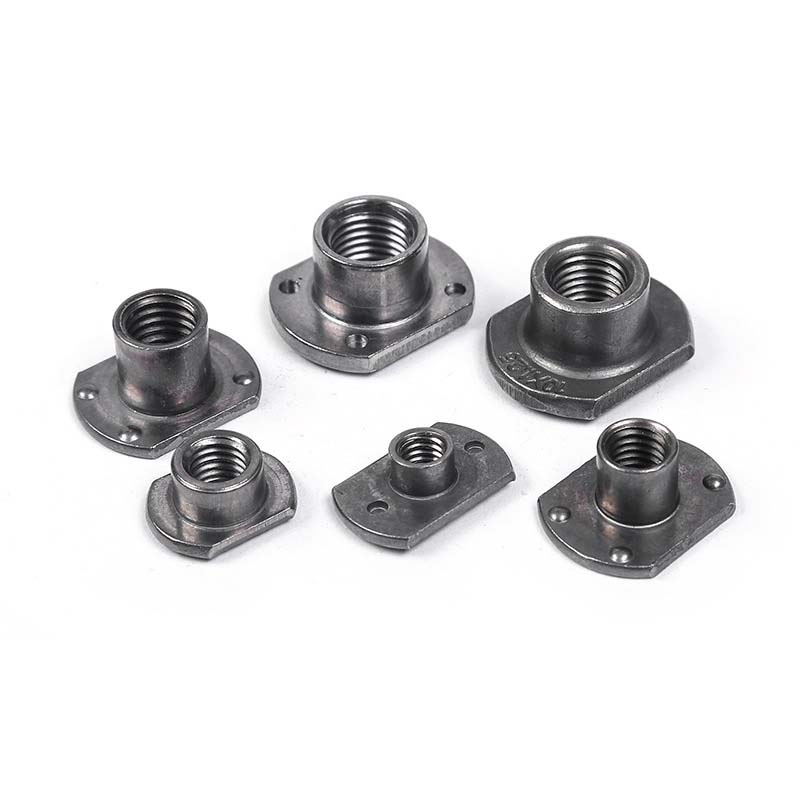

အမျိုးအစား 1A ဖြင့် T ပုံစံ အစေ့အဆံများ

အမျိုးအစား 1A ပါသော T ပုံစံ ဂဟေဆက်သော အခွံမာသီးများသည် ဂဟေဆက်ရန်အတွက် သတ္တုများကို အထူးဒီဇိုင်းထုတ်ထားပြီး 1A သတ်မှတ်ချက်နှင့်အညီ အံဝင်ခွင်ကျရှိစေရန် သေချာသည်။ သတ္တုဘောင်များ၊ ပံ့ပိုးမှုများ သို့မဟုတ် စက်ကိရိယာများအတွက် သင့်လျော်သော T-shaped ဒီဇိုင်းသည် နေရာလွတ်များကို သက်သာစေသည်။ Xiaoguo® စက်ရုံတွင် ကုန်ပစ္စည်းအမြောက်အမြားရှိနေသည်။ ကျွန်ုပ်တို့သည် သီးခြားလိုအပ်ချက်များနှင့်ကိုက်ညီသော ထုတ်ကုန်များကို စိတ်ကြိုက်ပြင်ဆင်ပြီး ပံ့ပိုးပေးနိုင်ပါသည်။

မော်ဒယ်:JIS B1196-3.1-2001

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

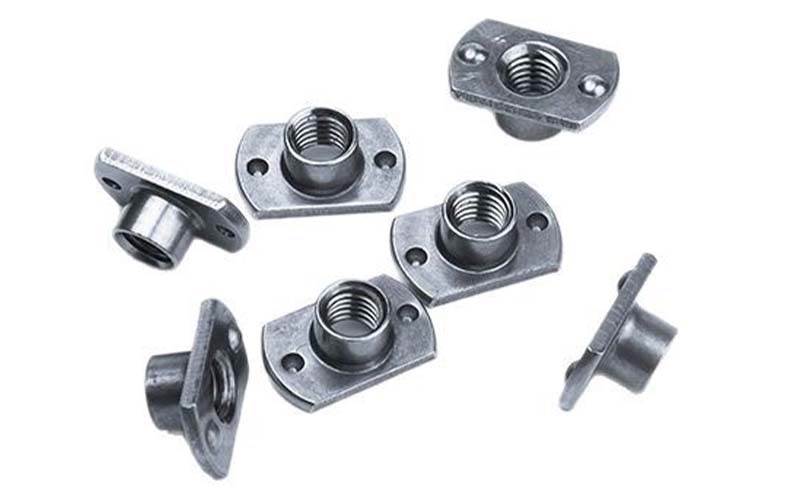

အမျိုးအစား 1A ပါသော T ပုံစံ ဂဟေဆက်သော အခွံမာသီးများသည် အောက်ခြေတွင် ချည်ထားသော ဆလင်ဒါအစိတ်အပိုင်းဖြင့် စာလုံး "T" နှင့် ဆင်တူသော ပုံသဏ္ဍာန်ရှိသည်။ ဂဟေဆော်ရန်အတွက် အထူးဒီဇိုင်းထုတ်ထားသည့် flange ပေါ်တွင် သေးငယ်သောအပေါက်များရှိသည်။ အသုံးများသော thread သတ်မှတ်ချက်များသည် M4 မှ M12 အထိရှိသည်။

ထုတ်ကုန်ဘောင်များ

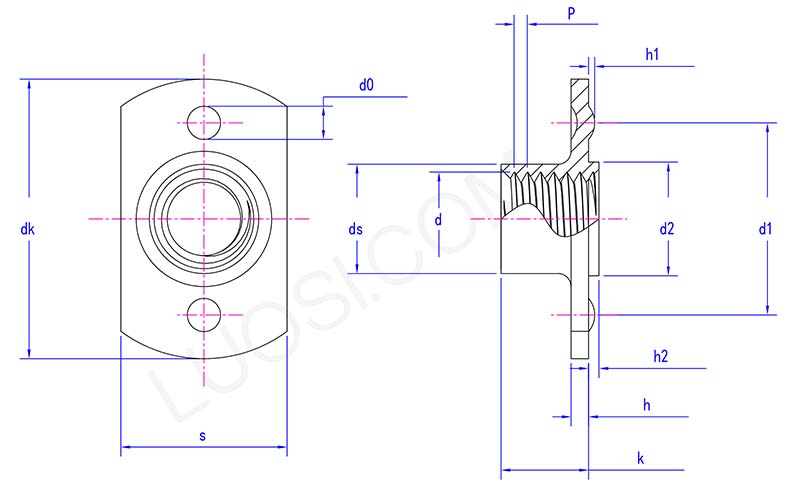

T style weld nuts with type 1A parameter

မွန်	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	၁\|၁.၂၅	1.25\|1.5	1.25\|1.75
dk အမြင့်ဆုံး	20.5	20.5	23.7	23.7	31	33.2
dk မိနစ်	19.5	19.5	22.3	22.3	29	30.8
s အများဆုံး	12.25	12.25	14.3	14.3	19.4	21.5
s မိနစ်	11.75	11.75	13.7	13.7	18.6	20.5
ds အမြင့်ဆုံး	5.9	6.7	8.3	10.2	13.2	15.2
ds မိနစ်	5.4	6.2	7.8	9.5	12.5	14.5
k အများဆုံး	5.9	6.9	7.5	9	10.6	11.8
k မိနစ်	5.1	6.1	6.5	8	9.4	10.2
h အမြင့်ဆုံး	1.4	1.4	1.85	1.85	2.3	2.3
ဇမိနစ်	1	1	1.35	1.35	1.7	1.7
d2 အများဆုံး	6.9	6.9	8.9	10.9	12.9	14.9
d2 မိနစ်	6.7	6.7	8.7	10.7	12.7	14.7
h2 အများဆုံး	0.8	0.8	0.8	0.8	1.2	1.2
h2 မိနစ်	0.6	0.6	0.6	0.6	1	1
d0 အများဆုံး	3.25	3.25	3.25	3.25	4.05	4.05
d0 မိနစ်	2.75	2.75	2.75	2.75	3.55	3.55
h1 အများဆုံး	0.6	0.6	0.6	0.6	0.7	0.7
h1 မိနစ်	0.4	0.4	0.4	0.4	0.5	0.5
d1 အများဆုံး	15.2	15.2	17.25	17.25	22.3	24.3
d1 မိနစ်	14.8	14.8	16.75	16.75	21.7	23.7

ထုတ်ကုန်အင်္ဂါရပ်များနှင့် တပ်ဆင်ခြင်း။

အမျိုးအစား 1A ပါသော T ပုံစံ ဂဟေဆက်သော အခွံမာသီးများသည် ထူးခြားသော T ပုံသဏ္ဍာန်ဖွဲ့စည်းပုံဖြစ်သည်။ အနားကွပ်သည် သတ္တုပြားနှင့် ထိတွေ့ဧရိယာကို တိုးစေပြီး ဖိအားကို ဖြန့်ဝေပေးပြီး ဂဟေဆော်ခြင်းကို ပိုမိုလုံခြုံစေပါသည်။ အနားကွပ်ရှိ ဂဟေဆက်ခြင်းများ၏ အရွယ်အစားနှင့် အမြင့်သည် တူညီပြီး ဂဟေဆော်သည့်လုပ်ငန်းစဉ်အတွင်း အပူသည် တူညီသည်။ ၎င်း၏ချည်မျှင်တိကျမှုမြင့်မားသည်။ bolt တွင် ဝက်အူကို ချိတ်ထားသောအခါတွင် အနှောင့်အယှက် သို့မဟုတ် လျော့ရဲခြင်းမရှိဘဲ အလွန်ချောမွေ့နေပါသည်။

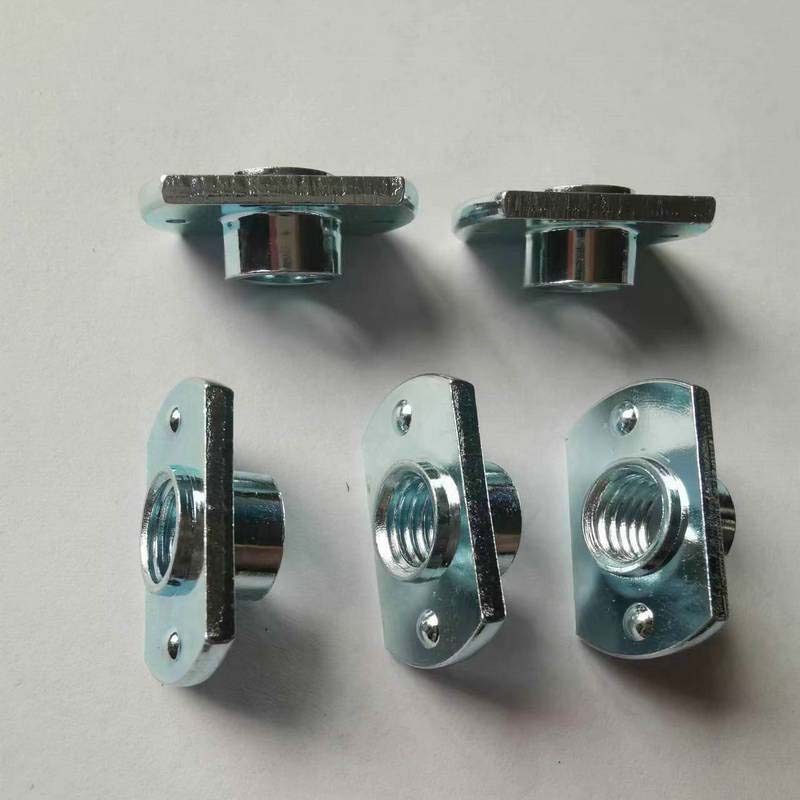

T style weld nuts with type 1A

1A T-type weld nuts များကို ၎င်းတို့၏ ပုံသဏ္ဍာန်အတွက် အမည်ပေးသည်- ဆဋ္ဌဂံပုံသဏ္ဍာန် အခွံမာသီးကိုယ်ထည်သည် စတုဂံပုံသဏ္ဍာန် အောက်ခြေပြား (အနားကွပ်) ပေါ်တွင် ထူးဆန်းစွာ တပ်ဆင်ထားသည်။ 1A အမျိုးအစားသည် အနားကွပ်၏အစွန်းတစ်ဝိုက်တွင် ဂဟေဆော်ခြင်း (MIG သို့မဟုတ် TIG) အတွက် ဒီဇိုင်းထုတ်ထားကြောင်း ညွှန်ပြသည်။ 'T' ပုံသဏ္ဍာန် ဒီဇိုင်းသည် သင့်အား ချည်ထားသော အပေါက်များကို အလယ်ခေါင်တွင် တပ်ဆင်၍မရသော အစွန်းအနီးတွင်ပင် ချည်ထားသော အပေါက်များကို အလိုရှိသော နေရာတွင် နေရာချထားနိုင်စေပြီး ၎င်းကို အလွယ်တကူ ရရှိနိုင်သည်။

အမျိုးအစား 1A ၏ T ပုံစံ ဂဟေဆော်သည့် အခွံမာသီးများကို တပ်ဆင်ခြင်းသည် စတုဂံအနားကွပ်၏ အစွန်းတစ်လျှောက် ဂဟေဆော်ခြင်းကို ဆိုလိုသည်။ 1A အမျိုးအစား nut base သည် ပြားပြီး အပေါက်များ သို့မဟုတ် အပေါက်များ မရှိပါ။ အနားကွပ်အစွန်းတလျှောက် စဉ်ဆက်မပြတ် ဂဟေပုတီးများဖန်တီးရန် MIG သို့မဟုတ် TIG ကို အသုံးပြုနိုင်သည်။ Flange ကို ပြုပြင်ရန် တစ်ခုတည်းသော နည်းလမ်းဖြစ်သောကြောင့် ကောင်းမွန်သော အလုံးစုံပေါင်းစပ်မှုသည် အရေးကြီးပါသည်။ သတ္တုကို သေချာဆေးကြောသန့်စင်ပါ။

1A T အမျိုးအစား ဂဟေဆော်သော အခွံမာသီးများသည် သာမန်ထက် ဈေးပိုကြီးသည်။လေးထောင့်အခွံမာသီး. အနားကွပ်ပုံသဏ္ဍာန်နှင့် အပိုပစ္စည်းများကို လုပ်ဆောင်မှုအတွက် သင် ပေးဆောင်ရမည်ဖြစ်ပါသည်။ အနားကွပ်တစ်ဝိုက်တွင် မှန်ကန်စွာ ဂဟေဆက်ရန်လည်း အချိန်ပိုကြာသည်။ အထူးသဖြင့် thread အနေအထားကို offset လုပ်ရန်လိုအပ်သောအခါ၊ ၎င်းတို့ကိုအသုံးပြုပါ။ မဟုတ်ရင် ပုံမှန် အခွံမာသီးတွေက ပိုစျေးသက်သာနိုင်ပါတယ်။
