Post Tension Griping အတွက် Anchor Wedges

Post Tension Griping အတွက် Xiaoguo® Anchor Wedges အများအပြား ဝယ်ယူမှုအတွက်၊ ကျွန်ုပ်တို့သည် ပုံမှန်မဟုတ်သော အရွယ်အစားများ၊ လေဆာထွင်းထားသော အမှတ်တံဆိပ်အမှတ်တံဆိပ်များနှင့် စိတ်ကြိုက်ထုပ်ပိုးမှုကို ပေးဆောင်ပါသည်။ ကျွန်ုပ်တို့သည် တွင်းတစ်ခုတည်းမှ ကျောက်ဆူးတုံး 55 တွင်းအထိ၊ အင်ဂျင်နီယာပရောဂျက်အမျိုးမျိုး၏ သီးခြားလိုအပ်ချက်အားလုံးကို ဖြည့်ဆည်းပေးနိုင်ပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

အလုပ်အခြေခံ

Post Tension Griping အတွက် Anchor Wedges ၏ လုပ်ဆောင်မှုနိယာမသည် Wedge Self-locking နှင့် frictional force transmission ယန္တရားနှစ်ခုအပေါ် အခြေခံထားသည်။

(၁) စနစ်ဖွဲ့စည်းမှု

ပြီးပြည့်စုံသော ကျောက်ချခြင်းစနစ်တွင် အများအားဖြင့် အောက်ပါတို့ ပါဝင်ပါသည်။

သံမဏိကြိုးများ (အကြိုဖိအားပေးထားသော အရွတ်များ)- ၎င်းတို့သည် တင်းမာမှုအား ခံနိုင်ရည်ရှိသည်။

သပ်သပ်ရပ်ရပ် (ကုပ်ပြားများ)- နှစ်ပိုင်း သို့မဟုတ် သုံးပိုင်းဖြင့် ဖွဲ့စည်းထားပြီး အတွင်းမျက်နှာပြင်ပေါ်တွင် အခေါင်များပါရှိသော conical clamping unit တစ်ခုဖွဲ့စည်းထားသည်။

ကျောက်ဆူးပြားများ- conical အပေါက်များဖြင့်၊ သပ်၏ အပြင်ဘက် cone angle (ပုံမှန်အားဖြင့် 6°55′ ခန့်) နှင့် ကိုက်ညီသော အပေါက် cone ထောင့်။

Anchor pads- ဖိအားကို ကွန်ကရစ်သို့ လွှဲပြောင်းပြီး ဒေသဆိုင်ရာ ဝက်ဝံအခန်းကဏ္ဍကို ကစားပါ။

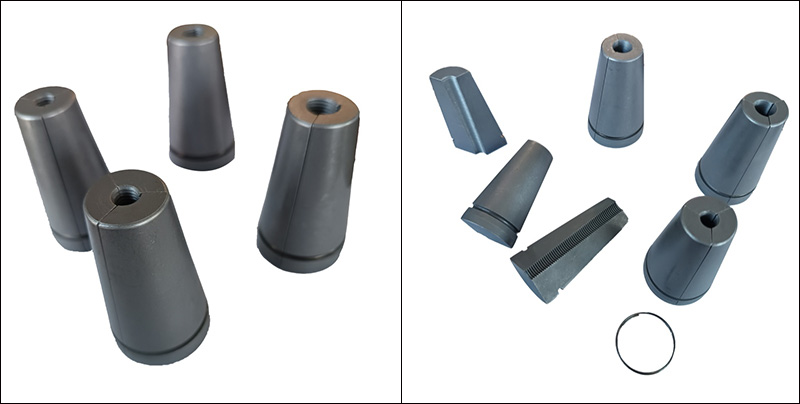

Anchor Wedges for Post Tension Griping

(၂) လုပ်ငန်းဆောင်ရွက်မှု

Tensioning Stage- တင်းမာသော Jack သည် သံမဏိကြိုးများကို ဆန့်သည်။ ဤအချိန်တွင်၊ Post Tension Griping အတွက် Anchor Wedges များသည် အပြည့်အ၀ မပါဝင်သေးဘဲ၊ သံမဏိကြိုးများသည် လွတ်လပ်စွာ ရွေ့လျားနိုင်သည်။

Fixation အဆင့်- ဒီဇိုင်းထုတ်ထားသော တင်းအားသို့ရောက်သည်နှင့်၊ ဟိုက်ဒရောလစ်ဂျိုက်ကို ဖြုတ်ချရန် ပြန်နုတ်သည်။ သပ်ဘလောက်၏ အပြင်ဘက် conical မျက်နှာပြင်နှင့် ကျောက်ဆူးပြား၏ conical အပေါက်၏ အတွင်းနံရံကြား ထိတွေ့မှုကြောင့် အပြုသဘောဖိအားကို ထုတ်ပေးပါသည်။

Self-locking ဖွဲ့စည်းခြင်း- သံမဏိကြိုးမျှင်၏ကျုံ့အားသည် သပ်တုံးနှင့် conical hole နံရံကြားရှိ ဖိအားကို သိသိသာသာတိုးစေသည်။ ပွတ်တိုက်မှုအင်အားသည် သံမဏိကြိုး၏ကျုံ့အားနှင့် ညီမျှသည် သို့မဟုတ် ကြီးသောအခါ၊ သပ်တုံးနှင့် သံမဏိကြိုးကြားအပြင် သပ်တုံးနှင့် ကျောက်ဆူးပြားကြားတွင် တည်ငြိမ်ချိန်ခွင်လျှာကို ဖြစ်ပေါ်စေပါသည်။ ထို့နောက် သံမဏိကြိုးကို လုံခြုံစွာသော့ခတ်ထားသည်။

ဖိအားထိန်းထားမှု- နောက်ပိုင်းတွင်၊ သံမဏိကြိုးများ၏ တင်းအားသည် Post Tension Griping အတွက် Anchor Wedges မှတဆင့် ကွန်ကရစ်အဖွဲ့ဝင်ထံသို့ လုံးလုံးလျားလျား လွှဲပြောင်းပေးပါသည်။

(၃) မိမိကိုယ်ကို သော့ခတ်မှု အခြေအနေ

သပ်သည် ယုံကြည်စိတ်ချရသော Self-locking ကိုအောင်မြင်နိုင်သည်ဖြစ်စေ သပ်ထောင့် (cone angle) နှင့် friction coefficient အကြားဆက်နွယ်မှုအပေါ် မူတည်ပါသည်။ သီအိုရီအရ၊ မိမိကိုယ်ကို လော့ခ်ချသည့် အခြေအနေမှာ-

cone ထောင့် (α/2) ≤ arctan(μ)

µ သည် ကျောက်ဆူးပြား၏ သပ်နှင့် အပေါက်ကြားရှိ ပွတ်တိုက်မှုကိန်း။

(၄) သွားပုံစံ၏လုပ်ဆောင်ချက်

သပ်ဘလောက်၏အတွင်းမျက်နှာပြင်ရှိ ချွန်ထက်သောသွားပုံစံများသည် အဓိကဒီဇိုင်းများထဲမှတစ်ခုဖြစ်သည်။ တင်းမာမှုနှင့် ကျောက်ချခြင်း လုပ်ငန်းစဉ်များအတွင်း၊ သွားပုံစံများသည် သံမဏိကြိုးများ၏ မျက်နှာပြင်ပေါ်ရှိ သေးငယ်သော တွင်းများထဲသို့ မြုပ်ဝင်သွားကာ စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်မှုကို ဖြစ်ပေါ်စေသည်။
