Post Tension Anchor Wedges

အဓိကစွမ်းဆောင်ရည်

Post Tension Anchor Wedges ၏စွမ်းဆောင်ရည်သည် တံတားများနှင့် အဆောက်အဦများကဲ့သို့သော အဓိကပရောဂျက်များ၏ အဆောက်အဦဆိုင်ရာ ဘေးကင်းမှုနှင့် တာရှည်ခံမှုကို တိုက်ရိုက်ဆုံးဖြတ်သည်။ Xiaoguo® ကို ရွေးချယ်ခြင်းဖြင့် သင်သည် အပြင်းထန်ဆုံး စံနှုန်းများကို ခံနိုင်ရည်ရှိသော ယုံကြည်စိတ်ချရသော အာမခံချက် ကို ရရှိမည်ဖြစ်ပါသည်။

(1) Static load anchoring ထိရောက်မှု

စွမ်းဆောင်ရည်ကိန်း ηa ≥ 0.95

ကျောက်ချခြင်းစနစ်သည် သံမဏိကြိုးများ၏ ခွန်အားအပြည့်ကို ထိရောက်စွာအသုံးချနိုင်မလား။

(2) အဆုံးစွန်သောစုစုပေါင်း strain

εapu ≥ 2.0%

ကြွပ်ဆတ်ချို့ယွင်းမှုကို ကာကွယ်ရန် အဆုံးစွန်သောအခြေအနေအောက်တွင် ကျောက်ချခြင်းစနစ်၏ ductility ကိုတိုင်းတာသည်။

(၃) ပင်ပန်းနွမ်းနယ်မှု စွမ်းဆောင်ရည်

2 million cycles ကို loading လုပ်ပြီးနောက် မအောင်မြင်ပါ။

တံတားများနှင့် လေအားတာဘိုင်တာဝါတိုင်များကဲ့သို့သော အဆောက်အဦများသည် ပင်ပန်းနွမ်းနယ်မှုကြောင့် ရေရှည်ခံနိုင်ရည်ရှိမည်မဟုတ်ကြောင်း သေချာစေပါသည်။

(၄) ကျောက်ချရာနေရာရှိ ပွတ်တိုက်မှု ဆုံးရှုံးမှု

ကျောက်ဆူးအဖွင့်တွင် စုစုပေါင်းဆုံးရှုံးမှု + တံပိုးအဖွင့် ≤ 6%

ပွတ်တိုက်မှုကြောင့် ဖြစ်ပေါ်လာသော ထိရောက်သောဖိအားများ ဆုံးရှုံးမှုကို လျော့နည်းစေပြီး တင်းအား၏ထိရောက်မှုနှင့် ကုန်ကျစရိတ်ထိန်းချုပ်မှုကို ထိခိုက်စေသည်။

(၅) သပ်တုံး၏ ဆုတ်ခွာမှုပမာဏ

အနိမ့်ပြန်လည်ရုပ်သိမ်းရေးကျောက်ဆူး ≤ 0.5mm; သာမန်ကျောက်ဆူး ≤ 6mm

၎င်းသည် ဖိအားတည်ခြင်း၏ တိကျမှုကို တိုက်ရိုက်သက်ရောက်သည်။ ပြန်လည်ရုပ်သိမ်းမှု သေးငယ်လေ၊ တည်ဆောက်စဉ်အတွင်း ဖိအားဆုံးရှုံးမှု လျော့နည်းလေဖြစ်သည်။

(၆) မာကျောမှုလိုအပ်ချက်များ

Post Tension Anchor Wedges: HRC 58-65; ကျောက်ဆူးပြား- HB ≥ 251

အစိတ်အပိုင်းများ၏ မျက်နှာပြင်သည် ခံနိုင်ရည်ရှိပြီး ကြီးမားသောဖိအားအောက်တွင် ပုံပျက်ခြင်း သို့မဟုတ် ပြိုကျခြင်းမဖြစ်စေရန် သေချာပါစေ။

အမျိုးအစားခွဲခြားခြင်း။

Post Tension Anchor Wedges များကို အမျိုးအစားများစွာဖြင့် ထပ်မံခွဲခြားနိုင်ပါသည်။ အဓိက အမျိုးအစားခွဲခြင်း စံနှုန်းများသည် အပိုင်းပိုင်း အရေအတွက်၊ အတွင်းသွားများ ၏ ပုံစံနှင့် အပြင်ဘက် cone ၏ ပုံသဏ္ဍာန် ပေါ်တွင် မူတည်ပါသည်။ သက်ဆိုင်ရာ ဖွဲ့စည်းပုံဆိုင်ရာ အင်္ဂါရပ်များနှင့် အသုံးပြုမှုများ

【1】အပိုင်းအရေအတွက်

(၁) နှစ်ထည်

ဖွဲ့စည်းတည်ဆောက်ပုံသွင်ပြင်လက္ခဏာများ : အချိုးညီသောသပ်ပုံသဏ္ဍာန် ကုပ်ပြားနှစ်ခုကို ပေါင်းစပ်လိုက်သောအခါ အလယ်တွင် စက်ဝိုင်းပုံအပေါက်တစ်ခုဖြစ်လာသည်။

ပုံမှန်အသုံးချပရိုဂရမ်များ : တစ်ကြိမ်သုံးရန်အတွက် အမြဲတမ်းအလုပ်လုပ်နေသော ကျောက်ဆူး

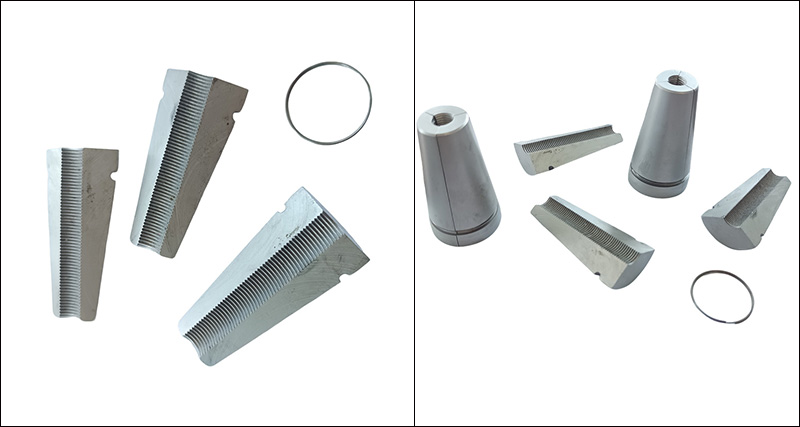

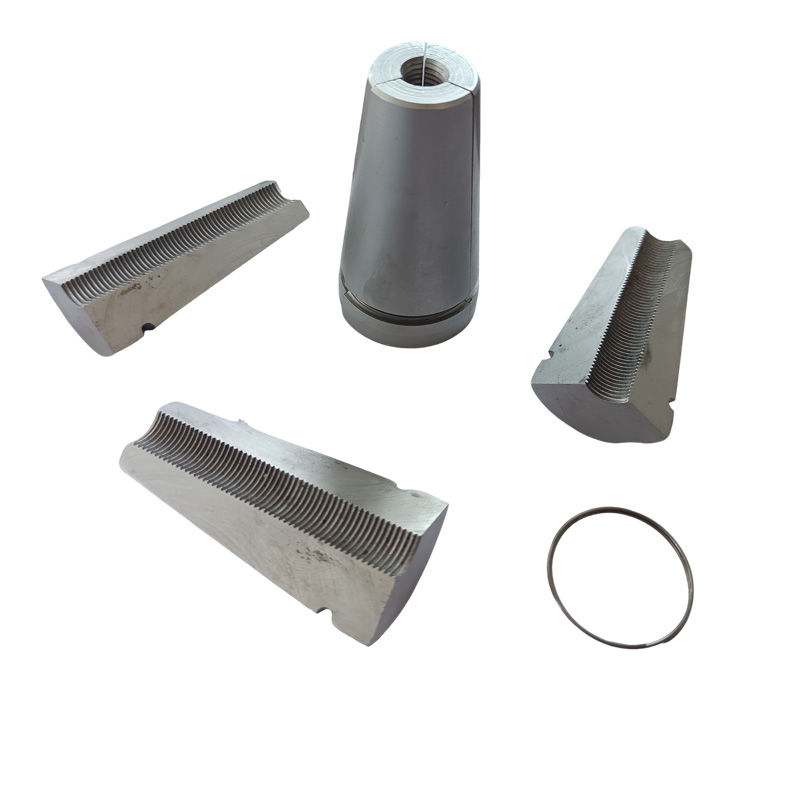

(၂) သုံးလုံး

ဖွဲ့စည်းတည်ဆောက်ပုံသွင်ပြင်လက္ခဏာများ- သပ်ပုံသဏ္ဍာန် ကုပ်ပြားသုံးခုကို အညီအမျှ ပိုင်းခြားထားပြီး ၎င်းတို့ကြားတွင် ကွာဟချက်ဖြင့် ညှိနှိုင်းရန်အတွက် စပရိန်ကွိုင်တစ်ခု လိုအပ်သည်

ပုံမှန်အသုံးချပရိုဂရမ်များ- တူးလ်ကျောက်ဆူး၊ ပြန်သုံးနိုင်သည်။

【၂】 အတွင်းသွားများ

(၁) စက်ဝိုင်းသွားများ

အင်္ဂါရပ်များ : Post Tension Anchor Wedges တွင် ချွန်ထက်သော သွားထိပ်များ ပါရှိသည့် သီးခြား အဝိုင်းပုံ အပြူးသွားများ ရှိသည်။

အသုံးပြုနိုင်သော သံမဏိကြိုးများ- Standard သံမဏိကြိုး (1×7 ဖွဲ့စည်းပုံ)

(၂) ခရုပတ်ကြိုး

လက္ခဏာများ : အဆက်မပြတ် ခရုပတ်အတွင်းပိုင်းချည်

အသုံးပြုနိုင်သော သံမဏိကြိုးများ- ခိုင်မာသော သံမဏိကြိုးများ အစုအဝေး သို့မဟုတ် အထူးဖိအားပေးထားသော အားဖြည့်မှု

(၃) ပေါင်းစပ်အမျိုးအစား

လက္ခဏာများ : စက်ဝိုင်းပုံသွားများ + အရှည်လိုက် အချောင်းများ

အသုံးပြုနိုင်သော သံမဏိကြိုးများ- ချစ်ပ်များကို ဖယ်ရှားခြင်းနှင့် ထိတွေ့ဆက်ဆံမှု စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးသည်။

【3】 အပြင်ဘက် cone ပုံသဏ္ဍာန်

(1) တစ်ခုတည်းသော conical မျက်နှာပြင်

Conical မျက်နှာပြင်လက္ခဏာများ : မျက်နှာပြင်တစ်ခုလုံးတွင် အစင်းကြောင်းတစ်ခုတည်း (အတွေ့ရအများဆုံး)

(၂) နှစ်ထပ် conical မျက်နှာပြင်

Conical မျက်နှာပြင်လက္ခဏာများ- ကြီးမားသောအဆုံးအနီးတွင် သေးငယ်သောထောင့်အသွင်ကူးပြောင်းမှုရှိပြီး အင်အားစုများဖြန့်ကျက်မှုကို တိုးတက်စေသည်။

(၃) လမ်းညွန်မှုအပိုင်း

ပုံသဏ္ဍာန် မျက်နှာပြင်လက္ခဏာများ- ကနဦးထည့်သွင်းမှုကို လွယ်ကူချောမွေ့စေရန် သေးငယ်သောအဆုံးမှ ဆလင်ဒါပုံသဏ္ဍာန် လမ်းညွှန်အပိုင်းသည် ကျယ်ပြန့်သည်။
