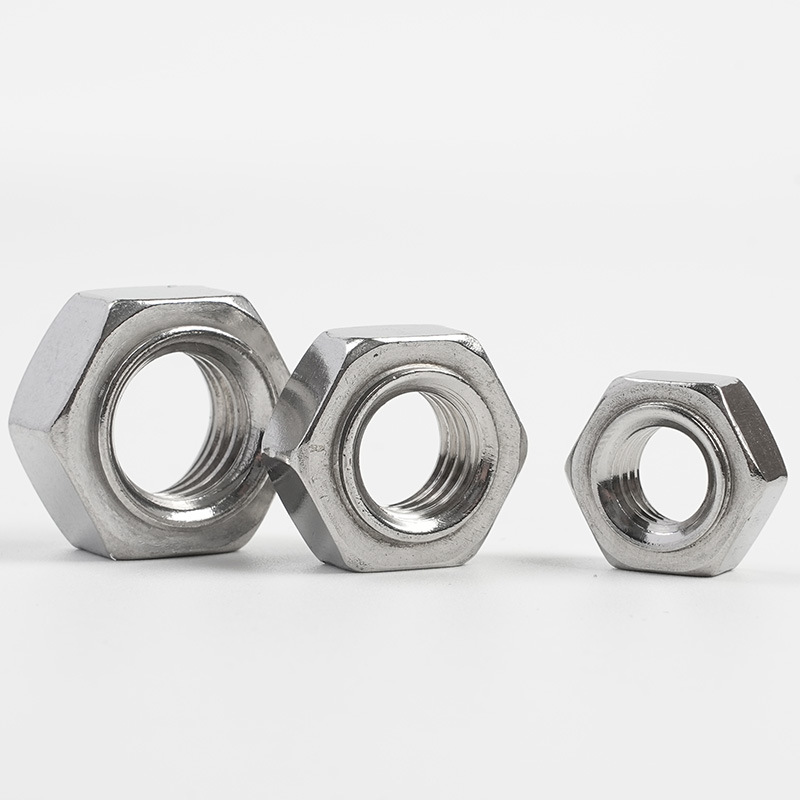

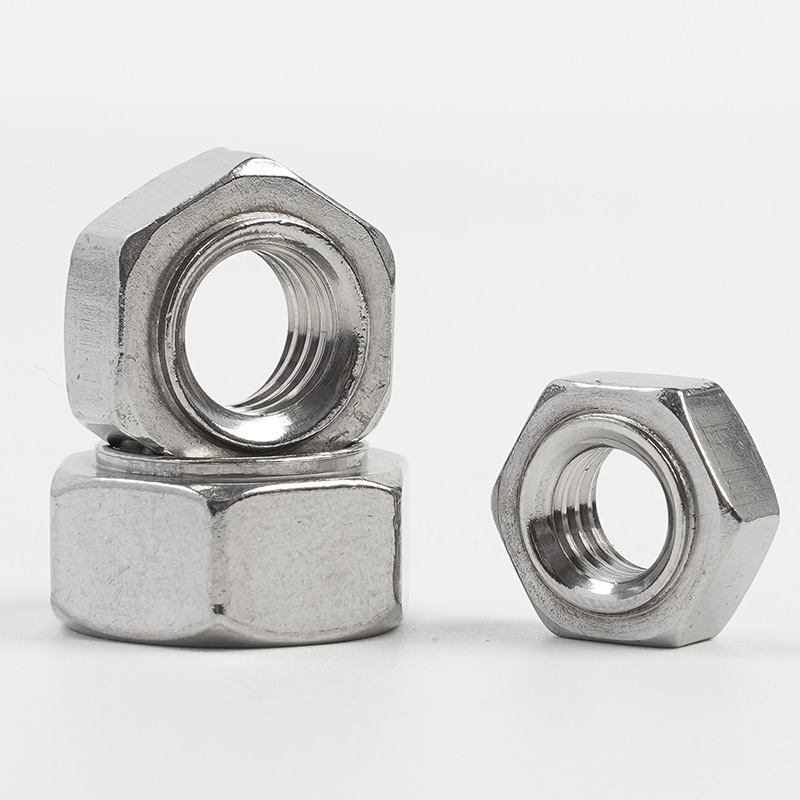

Hex Projection Weld Nuts

bolts များနှင့် အဝတ်လျှော်စက်များ ပေါင်းစပ်ခြင်းနှင့် နှိုင်းယှဉ်ပါက Xiaoguo® Hex Projection Weld Nuts များသည် ပိုမိုချောမွေ့ပြီး စာရင်းစီမံခန့်ခွဲမှုကို လွယ်ကူချောမွေ့စေသည်။ စိတ်ပါဝင်စားသောဖောက်သည်များ ရရှိနိုင်ပါက၊ ပဏာမထုတ်ကုန်စမ်းသပ်မှုအတွက် အခမဲ့နမူနာများအဖြစ် ၎င်းတို့ကို အပိုင်းတစ်ပိုင်းကို ပေးဆောင်နိုင်ပါသည်။

မော်ဒယ်:JIS B1196-1.1-1982

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Hex Projection Weld Nuts များ တပ်ဆင်ခြင်းကို ခံနိုင်ရည်ရှိသော အစက်အပြောက် ဂဟေဆော်ခြင်းဖြင့် အဓိက ပြီးမြောက်ပါသည်။ ဤတွင်တပ်ဆင်ခြင်းလမ်းညွှန်။

【1】ဂဟေဆက်ခြင်းပြင်ဆင်ခြင်း။

(၁) လုပ်ငန်းခွင်ပြင်ဆင်ခြင်း။

①Material Requirements- အခြေခံပစ္စည်းသည် ပုံမှန်အားဖြင့် 0.5 mm မှ 5.0 mm အထူရှိကာ (ကာဗွန်နည်းသောသံမဏိ၊ သွပ်ရည်စိမ်သံမဏိ၊ သံမဏိစသည်ဖြင့်) ဖြစ်သင့်သည်။

② မျက်နှာပြင်ကို သန့်စင်ခြင်း- ဂဟေမဆက်မီ၊ အခြေခံပစ္စည်း၏ ဂဟေဧရိယာအတွင်းရှိ ဆီ၊ သံချေး၊ ဆေးနှင့် သွပ်ရည်စိမ်အလွှာများကဲ့သို့သော ညစ်ညမ်းအညစ်အကြေးအားလုံးကို ဖယ်ရှားရပါမည်။

③အပေါက်များရှာဖွေခြင်းလုပ်ငန်း- ရှေ့ပြေးအခွံမာသီးများ (လမ်းညွှန်တံများပါရှိသော) အတွက် အပေါက်များကို အောက်ခြေပစ္စည်းပေါ်တွင် ကြိုတင်တူးထားရန် လိုအပ်ပါသည်။

(၂) ဂဟေဆက်ကိရိယာ

①ဂဟေဆော်သည့်ပါဝါအရင်းအမြစ်- အလယ်အလတ်ကြိမ်နှုန်းအင်ဗာတာတိုက်ရိုက်လက်ရှိဂဟေစက်ကိုအသုံးပြုရန် အကြံပြုထားသည်။

②ဂဟေဆော်သည့်စက်စွမ်းရည်- ဂဟေစက်သည် ပုံမှန်လည်ပတ်မှုအတိုင်းအတာအတွင်း ဂဟေဆက်ခြင်းဘောင်များအတွင်းတွင်ရှိကြောင်း သေချာစေရန်အတွက် ဂဟေစက်တွင် လုံလောက်သောပါဝါစွမ်းရည်ရှိရမည်။

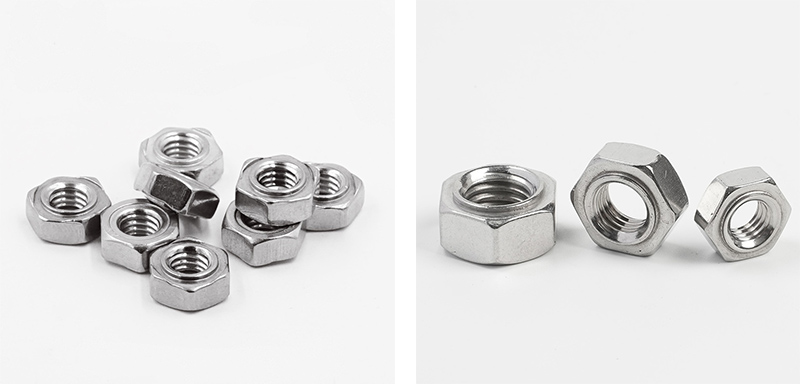

Hex Projection Weld Nuts

【2】 ဂဟေဆက်ခြင်း ကန့်သတ်ချက်များ ဆက်တင်များ

(1) လျှပ်စစ်ဖိအား

ကာဗွန်နည်းသော သံမဏိဂဟေဆော်သည့် အခွံမာသီးအသေးများ- 300 - 1,000 psi (ခန့်မှန်းခြေအားဖြင့် 2.1 - 6.9 MPa)

ကြီးမားသော ဂဟေဆော်သည့် အခွံမာသီးများ- 1,000 - 2,000 psi (ခန့်မှန်းခြေအားဖြင့် 6.9 - 13.8 MPa)

သံမဏိဂဟေအခွံမာသီးများ- 1,500 ~ 5,000 psi (ခန့်မှန်းခြေအားဖြင့် 10.3 ~ 34.5 MPa)

(၂) ဂဟေဆော်ခြင်းလျှပ်စီးကြောင်း

Hex Projection Weld Nuts, base material ၏ အထူနှင့် material ၏ သတ်မှတ်ချက်များအပေါ် အခြေခံ၍ အစမ်းဂဟေဆက်ခြင်းမှတဆင့် ဂဟေဆော်ခြင်းကို ဆုံးဖြတ်သင့်သည်။ အကယ်၍ လျှပ်စီးကြောင်း အလွန်နည်းပါက၊ ၎င်းသည် ပြီးပြည့်စုံသော ဂဟေဆက်ခြင်းကို ဖြစ်ပေါ်စေလိမ့်မည်။ အလွန်မြင့်လျှင် ကွဲအက်ခြင်း သို့မဟုတ် ဂဟေဆက်ခြင်းများ ဖြစ်စေနိုင်သည်။

(၃) ဂဟေဆက်ချိန်

၎င်းကို စက်ဝိုင်းများဖြင့် တိုင်းတာလေ့ရှိသည်။ 1 စက်ဝန်း = 1/50 စက္ကန့် = 0.02 စက္ကန့် (50 Hz ပါဝါထောက်ပံ့မှုအတွက်)။

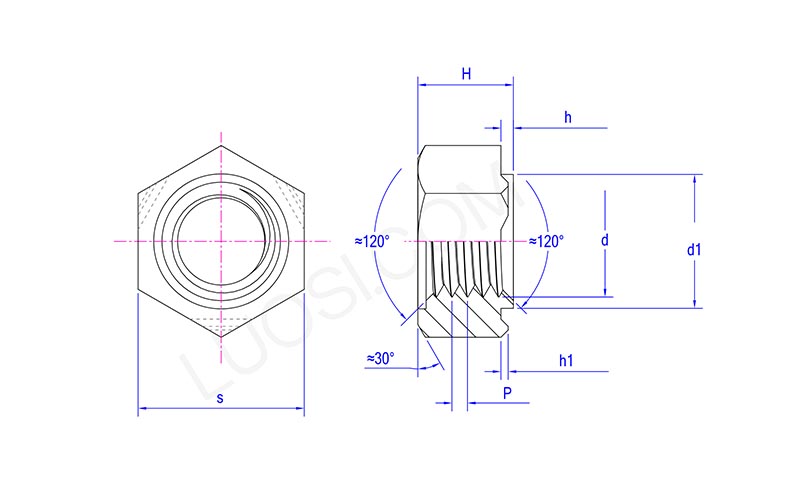

Hex Projection Weld Nuts

မွန်	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	၁\|၁.၂၅	1.25\|1.5	1.25\|1.75
s အများဆုံး	11	11	13	15	17	19
s မိနစ်	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
ဇမိ	4.7	4.7	5.7	7.14	8.64	10.57
d1 အများဆုံး	6.9	6.9	8.9	10.9	12.9	14.9
d1 မိနစ်	6.7	6.7	8.7	10.7	12.7	14.7
h အမြင့်ဆုံး	0.8	0.8	0.8	0.8	1.2	1.2
ဇမိနစ်	0.6	0.6	0.6	0.6	1	1
h1 အများဆုံး	0.5	0.5	0.5	0.5	0.7	0.7
h1 မိနစ်	0.3	0.3	0.3	0.3	0.5	0.5

【3】လျှပ်ကူးပစ္စည်းရွေးချယ်မှုနှင့်ဒီဇိုင်း

(၁) လျှပ်ကူးပစ္စည်း

CuCrZr- လျှပ်စစ်စီးကူးမှုနှင့် မာကျောကောင်းမွန်သော ကြေးနီသတ္တုစပ် အမျိုးအစား

W/Cu- ပိုမိုမာကျောပြီး ခံနိုင်ရည်ပိုကောင်းသည်။

(၂) လျှပ်ကူးပစ္စည်းမျက်နှာပြင်

Hex Projection Weld Nuts နှင့် workpiece အကြား တူညီသောဖိအားကိုသေချာစေရန်အတွက် electrode မျက်နှာပြင်သည် ချောမွေ့ပြီး ကောင်းစွာဗဟိုပြုသင့်သည်။

ပါဝါလျှပ်ကူးပစ္စည်း- ခေါင်းပြားလျှပ်ကူးပစ္စည်းကို အသုံးပြုရန် အကြံပြုထားသည်။

အောက်လျှပ်ကူးပစ္စည်း- ၎င်းကို insulating locating pin တပ်ဆင်ထားသင့်သည်။ ကြွေထည် သို့မဟုတ် ကြွေသားဖြင့် အုပ်ထားသော တည်နေရာ တံသင်များကို အကြံပြုထားသည်။

(၃) လျှပ်စစ်ပုံသဏ္ဍာန်နှင့် အရွယ်အစား

အခွံမာသီးများ၏ သတ်မှတ်ချက်များနှင့် ဂဟေဆော်သည့်နေရာများအလိုက် လျှပ်ကူးပစ္စည်း၏ အရွယ်အစားနှင့် ပုံသဏ္ဍာန်ကို အံဝင်ခွင်ကျဖြစ်စေရန် လိုအပ်သည်။ T

【4】ဂဟေဆော်ခြင်းလုပ်ငန်းအဆင့်ဆင့်

(1) နေရာချထားခြင်း အခွံမာသီး- Hex Projection Weld Nuts ကို အောက်လျှပ်ကူးပစ္စည်း တည်နေရာပြပင်တွယ်တွင် ထားကာ၊ လမ်းညွှန်ပင်ကို workpiece ပေါ်ရှိ ကြိုတင်တူးထားသော အပေါက်နှင့် ချိန်ညှိပြီး ဂဟေဆော်သည့်အချွန်သုံးခုသည် အခြေခံပစ္စည်းနှင့် ထိတွေ့ကြောင်း သေချာပါစေ။

(2) အလုပ်ခွင်ကို နေရာချပါ- အချွန်အတက်များသည် အောက်ခံပစ္စည်းနှင့် တင်းကျပ်စွာ ထိတွေ့မိကြောင်း သေချာစေရန်အတွက် အလုပ်ခွင်ကို အခွံမာသီး၏အပေါ်တွင် ထားပါ။

(3) ဖိအားကိုသုံးပါ- အပေါ်လျှပ်ကူးပစ္စည်းကို နှိမ့်ချပြီး ကြိုတင်သတ်မှတ်ထားသော လျှပ်ကူးပစ္စည်း ဖိအားကို အသုံးချကာ ခွံကို အလုပ်ခွင်နှင့် ဖိသိပ်ပါ။

(4) လျှပ်စစ်ဂဟေဆက်ခြင်း- ဂဟေဆက်ခြင်းကို ချိတ်ဆက်ပါ။ လျှပ်စီးကြောင်းသည် အပေါက် (၃)ခုကို ဖြတ်သန်းသွားပြီး၊ အပေါက် (protrusions) များသည် အပူတက်လာပြီး အရည်ပျော်သွားသည်။

(5) Pressure retention crystallization- လျှပ်စီးကြောင်းကိုဖြတ်ပါ၊ လျှပ်ကူးပစ္စည်းဖိအားကို အချိန်တိုအတွင်းထိန်းထားကာ၊ သွန်းသောနျူကလိယကို အေးမြစေပြီး ဖိအားအောက်တွင် ခိုင်မာစေပါသည်။

(6) ပြန်လည်သတ်မှတ်ခြင်း ပြီးဆုံးသည်- အီလက်ထရုဒ်ကို ရုတ်သိမ်းပြီး အလုပ်အပိုင်းကို ဖယ်ရှားပါ။
