U3 Projection Weld Stud ကိုရိုက်ပါ။

Type U3 projection weld studs များသည် သံမဏိမျက်နှာပြင်များနှင့် ချိတ်ဆက်ရန် လွယ်ကူပြီး ၎င်းတို့၏ မက်ထရစ်ချည်ကြိုးများသည် စံအခွံမာသီးများနှင့် ကိုက်ညီပါသည်။ သတ္တုပရောဂျက်များတွင် အမြန်ချိတ်ဆက်မှုအတွက် အလွန်သင့်လျော်သည်။ Xiaoguo® ပေးသွင်းသူသည် IFI 148-1-2002 ၏ စံနှုန်းများကို တင်းတင်းကျပ်ကျပ် လိုက်နာပါသည်။

မော်ဒယ်:IFI 148-1-2002

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

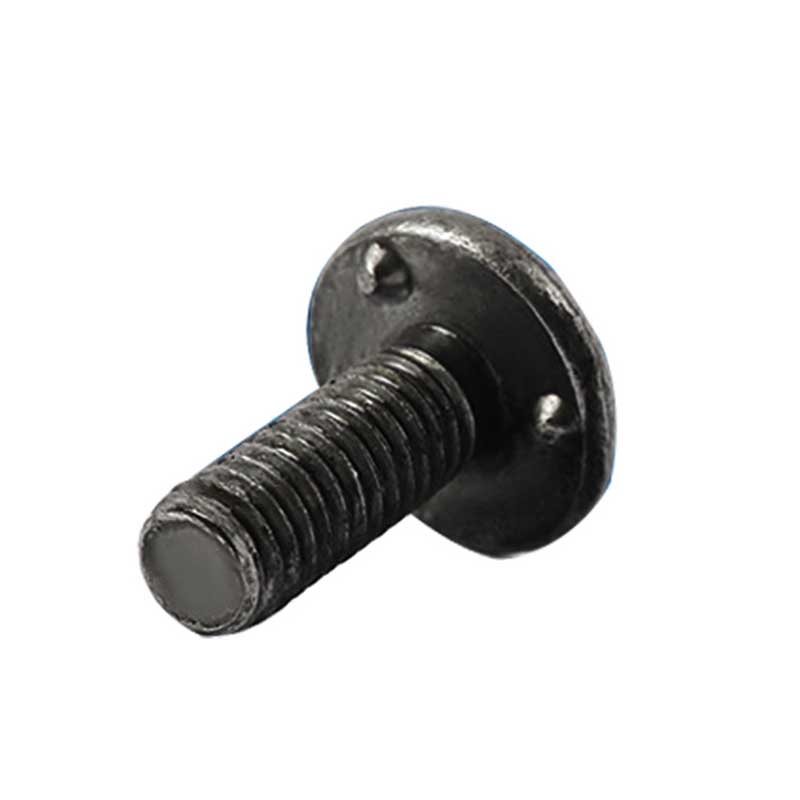

Type U3 projection weld stud သည် ဂဟေဆော်ရန်အတွက် အထူးထုတ်လုပ်ထားသော တွယ်ကပ်အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ ပုံပန်းသဏ္ဌာန်အားဖြင့်၊ ဤစတိုး၏ခေါင်းအောက်တွင် အချိုးကျညီညီ ဖြန့်ဝေထားသော အချွန်ငယ်သုံးစင်းရှိပြီး ဤအချွန်သုံးခုသည် ဂဟေဆော်ရန်အတွက် အသုံးပြုသည့် အဓိကဖွဲ့စည်းပုံဖြစ်သည်။

လျှောက်လွှာများနှင့် ကန့်သတ်ချက်များ

မွန်	#၄	#၆	#၈	#၁၀	၁/၄	၅/၁၆	၃/၈	၁/၂
P	၄၀\|၄၈	၃၂\|၄၀	၃၂\|၃၆	၂၄\|၃၂	20\|28\|32	18\|24\|32	၁၆\|၂၄\|၃၂	၁၃\|၂၀\|၂၈
dk အမြင့်ဆုံး	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk မိနစ်	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k အများဆုံး	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k မိနစ်	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 အများဆုံး	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 မိနစ်	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h အမြင့်ဆုံး	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
ဇမိနစ်	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r အများဆုံး	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

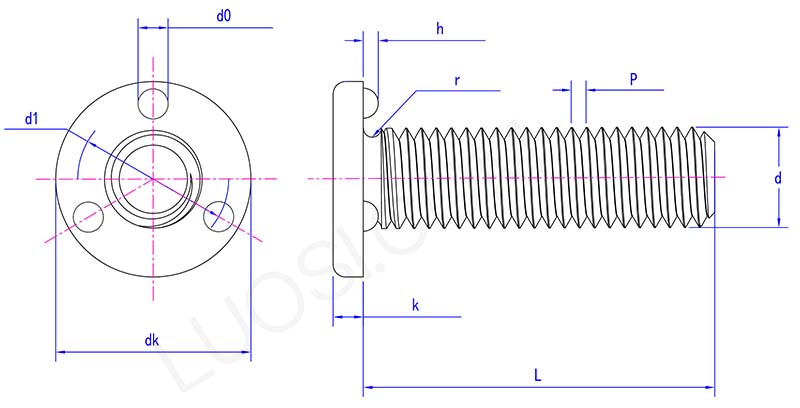

Type U3 projection weld stud parameter

Type U3 projection weld studs ကို နောက်တွဲဝါယာကြိုးများကို ပြုပြင်ရန် အသုံးပြုနိုင်သည်။ နောက်တွဲ ဝိုင်ယာကြိုးကြိုးများတွင် ကေဘယ်ကြိုးများ ပိတ်မိခြင်းပြဿနာကို ၎င်းတို့က ဖြေရှင်းပေးနိုင်ပါသည်။ 12 လက်မတိုင်း ၎င်းတို့ကို နောက်တွဲဘောင်သို့ တိုက်ရိုက် ချည်နှောင်ပါ။ ၎င်း၏ annular welding ring သည် နှိုက်နှိုက်ချွတ်ချွတ် အရည်ပျော်ပြီး welding speed မြန်သည်။ တူးဖော်ရန်မလိုအပ်ဘဲ ကုပ်ကြိုးကြိုးချိတ်ကို စတုတ်ပေါ်တွင် တပ်ဆင်ထားသည်။ ကြမ်းတမ်းသောလမ်းများတွင်၊ ၎င်း၏ငလျင်ဒဏ်ခံနိုင်မှုစွမ်းရည်သည် သံတွဲအထောက်အပံ့များထက် ပိုမိုကောင်းမွန်သည်။

Type U3 projection weld studs များကို ဆိုလာပြားကွင်းများ တည်ဆောက်ရာတွင် အသုံးပြုပါသည်။ ပါးလွှာသော corrugated roof တွင် ဆိုလာသံလမ်းများ တပ်ဆင်လိုပါက ယိုစိမ့်မှုမှ ကာကွယ်နိုင်ပါသည်။ ဆိုလာရထားကို အမိုးပြားမှတဆင့် အောက်ဘက်ရှိ purlin သို့ ချည်ပါ။ အပူအရည်ကျိုထားသော တံဆိပ်ခတ်ခြင်းသည် ရေစိမ့်ဝင်ခြင်းမှ တားဆီးနိုင်သည်။ လမ်းညွှန်ရထားလမ်းကို ဘောလ်တံများဖြင့် တိုက်ရိုက်တပ်ဆင်ပါ။

Conveyor rail fixation အတွက် U3 projection weld studs အမျိုးအစား။ ပါးလွှာသောဘောင်ပေါ်ရှိ လမ်းပြဘောများ ပြုတ်ကျသွားပြီဖြစ်သောကြောင့် ကွင်းကိုအားဖြည့်ရန်အတွက် ၎င်းကိုသင်အသုံးပြုနိုင်ပါသည်။ ဘောင်တစ်လျှောက် ၁၈ လက်မတိုင်း ဂဟေဆက်ပါ။ စမုတ်များဆီသို့ လမ်းညွှန်ရထားလမ်းကို bolts ဖြင့် ပြင်ပါ။ ချည်မျှင်ချည်နှောင်ခြင်းကြောင့် ဖြစ်ပေါ်လာသော စားသောက်ကုန်စက်ရုံများတွင် ရပ်နားချိန်ကို လျှော့ချပါ။

ဂဟေဆော်ခြင်း။

Type U3 projection weld studs သည် ဂဟေဆော်စဉ်တွင် ဦးခေါင်းအောက်ရှိ အချွန်သုံးခုသည် workpiece ၏မျက်နှာပြင်ကို အပြည့်အဝဆက်သွယ်နိုင်သည်။ welding လျှပ်စီးကြောင်းမှ ထုတ်ပေးသော အပူအားဖြင့်၊ ပွန်းဆက်များနှင့် workpiece များသည် လျင်မြန်စွာ အရည်ပျော်ကာ ပေါင်းစည်းကာ ပြင်းထန်သော tensile နှင့် shear force ကို ခံနိုင်ရည်ရှိသော အလွန်တည်ငြိမ်သော ဆက်သွယ်မှုတစ်ခုအဖြစ် ဖြစ်ပေါ်လာသည်။
