Hex Weld အခွံမာသီးများ

Xiaoguo® Hex Weld Nuts ကို ချက်ချင်းဝယ်ပါ။ ဤအခွံမာသီးများသည် အောက်ခြေတွင် အညီအမျှ ဖြန့်ဝေထားသော ဂဟေအပေါက်သုံးခုပါရှိသည်။ လျှပ်စီးကြောင်းသည် စုစည်းထားပြီး၊ ဂဟေဆော်သောအူတိုင်သည် တည်ငြိမ်နေပြီး ဂဟေဆက်ပြီးနောက် အခွံမာများ ဘယ်သောအခါမှ ပြေလျော့မည်မဟုတ်ပါ။ ၎င်းသည် ဂဟေဆော်ခြင်းလုပ်ငန်းစဉ်အတွင်း အခွံမာသီးသွေဖည်မှုပြဿနာကို ထိရောက်စွာကာကွယ်ပေးသည်။

မော်ဒယ်:JIS B1196-1.1-1982

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

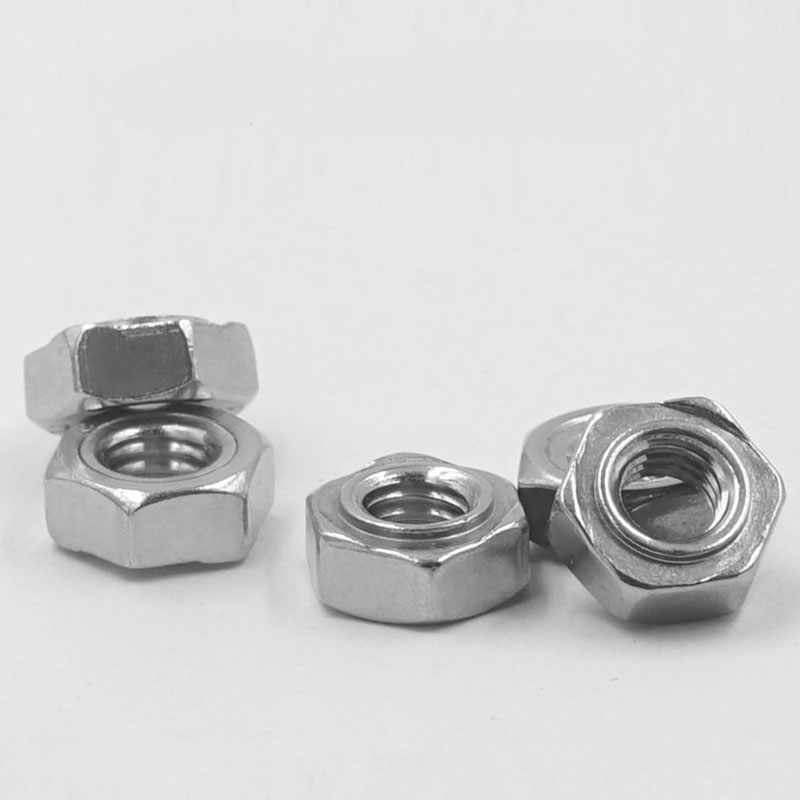

Hex Weld Nuts များသည် DIN 929 စံနှုန်းနှင့် ကိုက်ညီသော အထူးပြု ချည်နှောင်သည့် အမျိုးအစားဖြစ်သည်။ ၎င်းတို့တွင် ဆဋ္ဌဂံပုံသဏ္ဍာန်ရှိပြီး အောက်ခြေတွင် ဂဟေအချွန်သုံးခု (အချို့သော နေရာချထားသည့် တံများပါသည့်) ပါဝင်သည်။ ၎င်းတို့အား ခံနိုင်ရည်ရှိသောနေရာကို ဂဟေဆော်ခြင်းဖြင့် သတ္တုစာရွက်များပေါ်တွင် အပြီးအပိုင် တပ်ဆင်ထားပြီး နောက်ဆက်တွဲ bolt ချိတ်ဆက်မှုများအတွက် ခိုင်မာအားကောင်းသော အတွင်းပိုင်းချည်အပေါက်ကို ပံ့ပိုးပေးပါသည်။ သူတို့ရဲ့ အဓိကအင်္ဂါရပ်ကတော့ ဂဟေဆက်ပြီးရင် ဘယ်တော့မှ မဖြေလျော့ဖို့ပါပဲ။ Hex Weld Nuts ကို မော်တော်ကားများ၊ သတ္တုပြားများနှင့် မှိုများကဲ့သို့သော လုပ်ငန်းများတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။ ပုံမှန်အခွံမာသီးများကို အသုံးမပြုနိုင်သောနေရာများ သို့မဟုတ် ခိုင်ခံ့ပြီး အမြဲတမ်းချည်ကြိုးချိတ်ဆက်မှု လိုအပ်သည့်နေရာများတွင်လည်း ၎င်းတို့ကို ပြုပြင်ထားသော အတွင်းချည်ကြိုးချိတ်ဆက်မှုအမှတ်အဖြစ် ဆောင်ရွက်ပေးပါသည်။

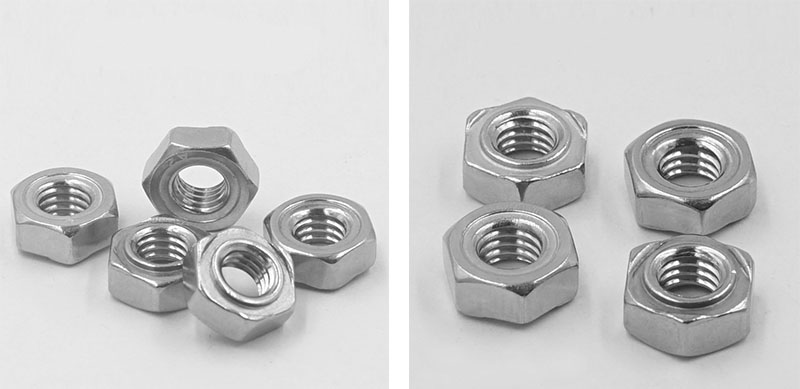

Hex Weld Nuts

ဖွဲ့စည်းပုံသွင်ပြင်လက္ခဏာများ

Hex Weld Nut ၏ဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းသည် အဓိကပန်းတိုင်သုံးခုဖြစ်သည့် ဂဟေဆက်ခြင်းယုံကြည်စိတ်ချရမှု၊ နေရာချထားမှုတိကျမှုနှင့် တပ်ဆင်ရလွယ်ကူမှုတို့ကို ဗဟိုပြုထားသည်။

【1】 ဆဋ္ဌဂံပုံသဏ္ဍာန်

(1) ပုံသဏ္ဍာန်- ပုံမှန် ဆဋ္ဌဂံ။ ဆန့်ကျင်ဘက်အခြမ်းများ၏ အတိုင်းအတာများသည် DIN 929 စံနှုန်းနှင့် ကိုက်ညီပါသည်။ အထူးကိရိယာများမလိုအပ်ဘဲ ပုံမှန်အဖွင့်ဖဲ့ဖဲ့ သို့မဟုတ် socket wrench ကိုအသုံးပြု၍ တင်းကျပ်နိုင်သည်။

(2) ဆန့်ကျင်ဘက်အနံ- မတူညီသောသတ်မှတ်ချက်များသည် မတူညီသောအတိုင်းအတာများရှိသည်။ ဥပမာအားဖြင့် M6 သည် 11mm၊ M8 သည် 14mm နှင့် M10 သည် 17mm ဖြစ်သည်။ ဖဲကြိုးအတွက် လုံလောက်သော အဆက်အသွယ်နေရာကို ပေးပါ။

(၃) စုစုပေါင်းအမြင့်- အများအားဖြင့် ချည်၏အမည်ခံအချင်း၏ 0.8 မှ 1.0 ဆ။ thread engagement length ကိုသေချာစေပြီး ချိတ်ဆက်မှုအားကောင်းစေပါသည်။

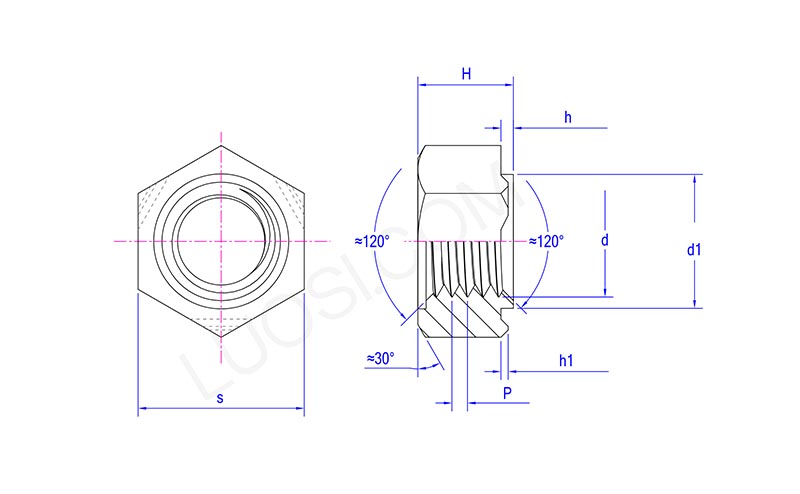

Hex Weld Nuts

မွန်	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	၁\|၁.၂၅	1.25\|1.5	1.25\|1.75
s အများဆုံး	11	11	13	15	17	19
s မိနစ်	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
ဇမိ	4.7	4.7	5.7	7.14	8.64	10.57
d1 အများဆုံး	6.9	6.9	8.9	10.9	12.9	14.9
d1 မိနစ်	6.7	6.7	8.7	10.7	12.7	14.7
h အမြင့်ဆုံး	0.8	0.8	0.8	0.8	1.2	1.2
ဇမိနစ်	0.6	0.6	0.6	0.6	1	1
h1 အများဆုံး	0.5	0.5	0.5	0.5	0.7	0.7
h1 မိနစ်	0.3	0.3	0.3	0.3	0.5	0.5

【2】အောက်ခြေဂဟေဆက်ခြင်းခန့်မှန်းချက်

(1) ပမာဏ- 3 ပိုင်း (120° တွင် တစ်ပုံစံတည်း ဖြန့်ဝေသည်)။ Hex Weld Nut သည် အောက်ခံပစ္စည်းနှင့် လုံခြုံစွာ ထိတွေ့မှုရှိစေရန် အချက်သုံးချက်ဖြင့် လေယာဉ်တစ်ခုကို ဆုံးဖြတ်သည်။ workpiece ၏မျက်နှာပြင်သည် အနည်းငယ်မညီမညာဖြစ်နေသော်လည်း ယုံကြည်စိတ်ချရသော ဂဟေဆက်ခြင်းကို အာမခံနိုင်သေးသည်။

(2) အနေအထား- ဂဟေဆက်ခြင်းကို တည်ငြိမ်စေရန်၊ အောက်ခြေမျက်နှာပြင်၏ အစွန်းတွင်၊

(၃) ပုံသဏ္ဍာန်- စက်ဝိုင်းပုံ သို့မဟုတ် ပုံသဏ္ဍာန်ပုံသဏ္ဍာန်၊ ချောမွေ့သောထိပ်ဖြင့်။ ခံနိုင်ရည်ရှိသော ဂဟေဆော်နေစဉ်တွင်၊ လက်ရှိသည် စုစည်းနေပြီး နျူကလိယတစ်ခုဖွဲ့စည်းရန် အရည်ပျော်ခြင်းကို ဦးစားပေးသည်။

(4) အမြင့်- 0.5 - 1.0 မီလီမီတာ (တိကျသောတန်ဖိုးများသည် သတ်မှတ်ချက်နှင့် ပန်းကန်အထူပေါ် မူတည်သည်)။ အောက်ခံပစ္စည်းနှင့် တင်းကျပ်စွာ ထိတွေ့မှုကို သေချာစေပြီး အရည်ပျော်သည့် ပမာဏကို လုံလောက်စွာ ပေးဆောင်ပါ။

【3】နေရာချထားခြင်းလမ်းညွှန် pin (လေယာဉ်မှူး၊ စိတ်ကြိုက်ဖွဲ့စည်းပုံ)

(1) Guide pin အချင်း- workpiece ၏ကြိုတင်တူးထားသောအပေါက်ထက် နည်းသည် (ဥပမာ φ9.6mm သို့မဟုတ် φ11.6mm အတွက် M8)

(2) Guide pin အမြင့်- 1.5 ~ 2.5 mm (ဘုတ်အထူအလိုက် ရွေးချယ်သည်)

【4】အတွင်းပိုင်းကြိုး

(1) Thread သတ်မှတ်ချက်များ- မက်ထရစ်ကြမ်းချည် M3 မှ M16 (ကောင်းမွန်သောချည်မျှင်ရရှိနိုင်သည်)၊ Imperial UNC 1/4" မှ 5/16"

(2) Thread တိကျမှု- 6H (မက်ထရစ်), 2B (အင်ပါယာ)

(3) Thread length- လုံလောက်သော thread engagement length ကို ပေးပါ။

(4) Thread orientation- ဝင်ပေါက် အဆုံးတွင် chamfering ရှိနိုင်သည်။
