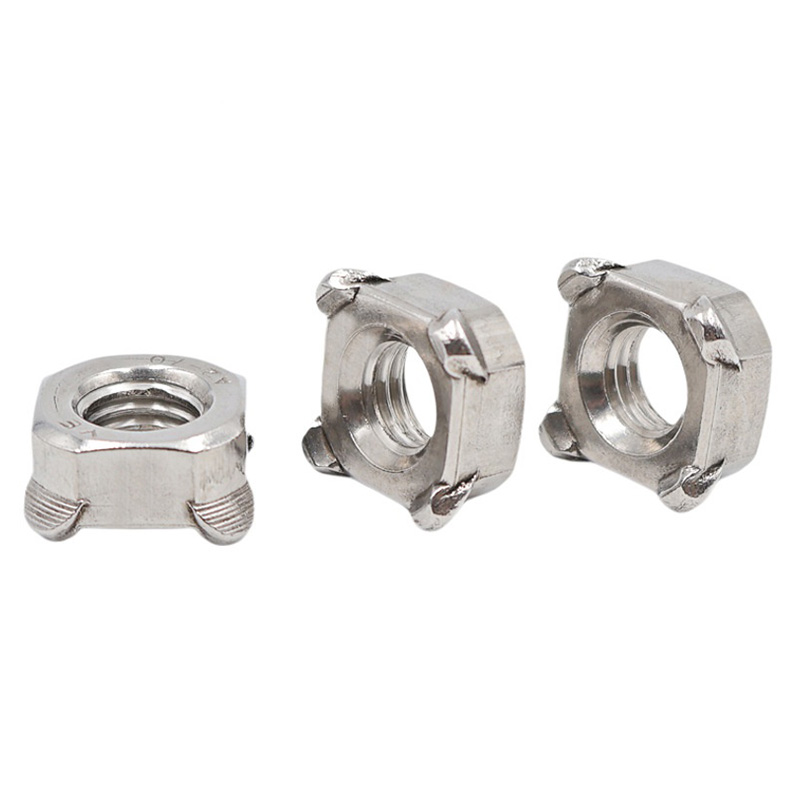

M8 Square Weld Nut

သင်သည် ပရော်ဖက်ရှင်နယ် တွယ်ကပ်များကို ရှာဖွေနေသလား၊ Xiaoguo® ၏ နောက်ဆုံးပေါ် M8 Square Weld Nut သည် သင့်အတွက် အကောင်းဆုံး ရွေးချယ်မှု ဖြစ်နိုင်သည်။ စာရွက်သတ္တု၏နောက်ကျောဘက်အတွက်သင့်လျော်သည်။ ပြင်ပအချိတ်အဆက်များကို တပ်ဆင်သည့်အခါ၊ နောက်ဘက်ခြမ်းကို ထိရန်မလိုအပ်ပါ။ အပိတ်အကာအရံများအတွက် အထူးသင့်လျော်သည်။

မော်ဒယ်:Q 371-1999

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

စံသတ်မှတ်ချက်များနှင့် အဓိက အတိုင်းအတာများ

M8 Square Weld Nut ကို DIN 928:2013-12 စံနှုန်းနှင့်အညီ ထုတ်လုပ်ထားသည်။ ဤစံနှုန်းသည် M4 မှ M16 အထိ ကြမ်းချည်များနှင့် 8mm မှ 16mm အထိရှိသည့် လေးထောင့်ဂဟေစေ့များအတွက် အတိုင်းအတာနှင့် နည်းပညာလိုအပ်ချက်များကို သတ်မှတ်ပေးပါသည်။ ထုတ်ကုန်အဆင့်သည် A အဆင့်ဖြစ်သည်။

ကန့်သတ်ချက်	တန်ဖိုး (မီလီမီတာ)	စာနာထောက်ထားမှု
ကြိုးသတ်မှတ်ချက်	M8 × 1.25	-
အစွန်းအကျယ် (s / sw)	14mm	±0.3
ထောင့်ဖြတ် အကျယ် (င)	18mm	±0.6
စုစုပေါင်းအထူ (m1/h)	6.5mm	±0.3
ဦးခေါင်းလုံးပတ် (dk)	12.8mm	-
အချွန်အတက်အမြင့်	1.0mm	±0.1
Concave အမှတ်ထောင့်	45°	±5°

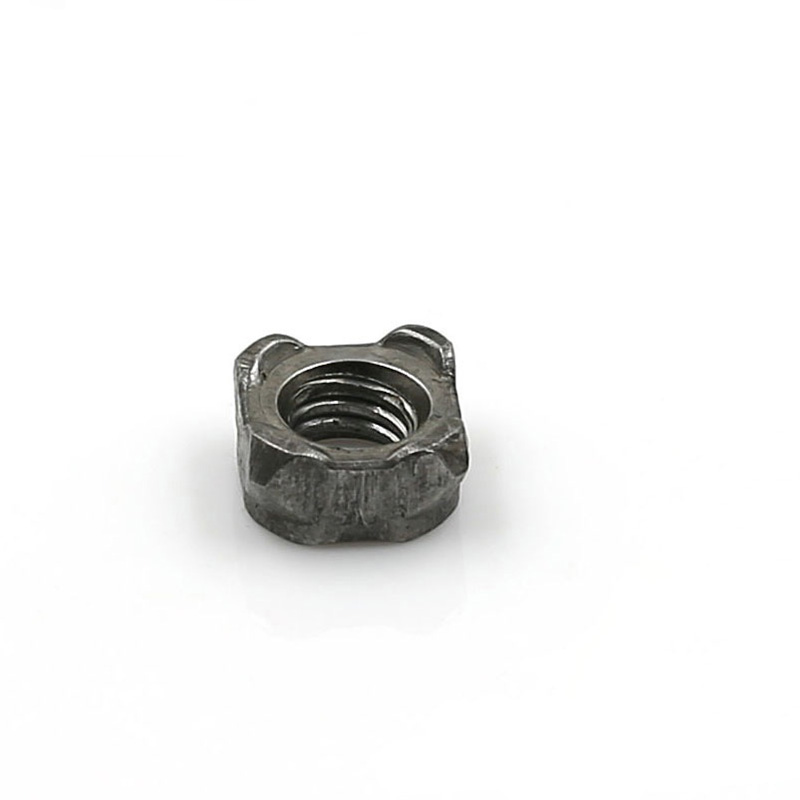

M8 Square Weld Nut

ဖွဲ့စည်းပုံအမျိုးအစား

M8 Square Weld Nut ကို ပင်နေရာချထားခြင်းရှိ/မရှိကို အခြေခံ၍ အမျိုးအစား နှစ်မျိုးခွဲထားသည်- pinless type နှင့် pin တပ်ဆင်ထားသော အမျိုးအစား။

(၁) လေယာဉ်မမောင်းတတ်သူ

ဖော်ပြချက်-

စတုရန်းပုံသဏ္ဍာန်၊ ဆန့်ကျင်ဘက်နှစ်ဖက်၏အကျယ်သည် 14 မီလီမီတာဖြစ်သည်။ အောက်ခြေမျက်နှာပြင်တွင် လမ်းညွှန်တံများမပါဘဲ ထောင့်လေးထောင့်တွင် အညီအမျှ ခွဲခြမ်းထားသော ဂဟေဆက်အပေါက်လေးခုရှိသည်။ အောက်ခြေမျက်နှာပြင်သည် M8 × 1.25 နှင့် 6H တိကျမှုတို့နှင့်အတူ ပြားချပ်ချပ်ဖြစ်သည်။

လုပ်ငန်းသဘောတရား-

ဂဟေဆော်နေစဉ်အတွင်း၊ အောက်လျှပ်ကူးပစ္စည်းပေါ်ရှိ pins များ သို့မဟုတ် workpiece ပေါ်ရှိ စတုရန်းအပေါက်များမှ နေရာချထားခြင်းကို အောင်မြင်သည်။ အချွန်လေးခုသည် ခံနိုင်ရည်ရှိသော ဂဟေဆော်စဉ်အတွင်း တပြိုင်နက် အရည်ပျော်သွားပြီး ယူနီဖောင်း ဂဟေဆော်သည့်အူတိုင်ကို ဖွဲ့သည်။

သက်ဆိုင်သော အခြေအနေများ-

workpiece ၏စတုရန်းအပေါက်တွင် M8 Square Weld Nut ရှိပြီးသောအခါ သို့မဟုတ် နေရာချထားခြင်းသည် စိတ်ချရသောအခါ၊

manual welding သို့မဟုတ် semi-automatic ဂဟေနည်းပညာများကို လက်ခံကျင့်သုံးနိုင်သည်။

နေရာချထားမှုတိကျမှုအတွက် လိုအပ်ချက်နည်းပါးသော ကုန်ကျစရိတ်-အထိခိုက်မခံသော အပလီကေးရှင်းများအတွက် သင့်လျော်သည်။

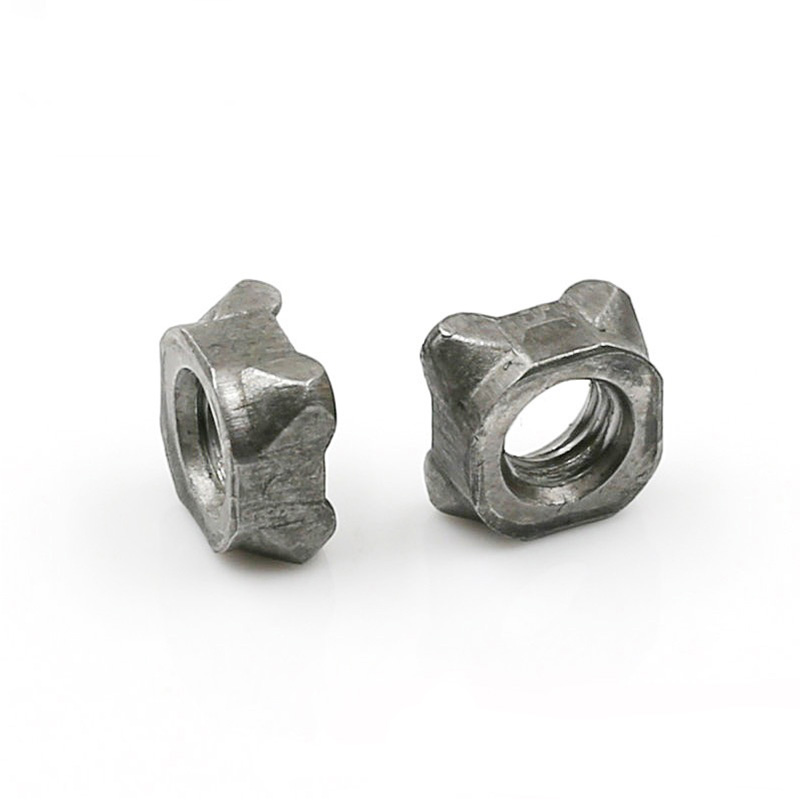

M8 Square Weld Nut

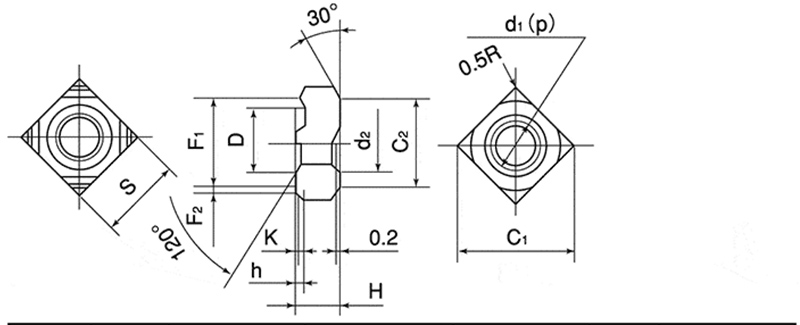

d	p	S		H		h		K	D
NominalDiameter	သံပေါက်	အခြေခံ Dimension	စာနာထောက်ထားမှု	အခြေခံ Dimension	စာနာထောက်ထားမှု	အခြေခံ Dimension	စာနာထောက်ထားမှု	အခြေခံ Dimenson (အနီးစပ်ဆုံး)	အခြေခံ Dimension	စာနာထောက်ထားမှု
M4	0.7	9.0	0一0.2	3.2	±0.15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

(၂) လေယာဉ်မှူး

ဖော်ပြချက်-

ပုံသဏ္ဍာန်သည် စတုရန်းဖြစ်ပြီး၊ ဆန့်ကျင်ဘက်အခြမ်း၏ အကျယ်သည် အများအားဖြင့် 14 မီလီမီတာတွင် ကျန်ရှိသည်။ အောက်ခြေမျက်နှာပြင်ရှိ လေးထောင့်အချွန်အတက်များသည် အလယ်ဗဟိုလမ်းညွန် pin နှင့်အတူ ရှိနေပါသည်။ လမ်းညွှန်ပင်၏အချင်းသည် ပုံမှန်အားဖြင့် 9.6 မီလီမီတာ သို့မဟုတ် 11.6 မီလီမီတာ (ဖောက်သည်လိုအပ်ချက်ပေါ်မူတည်၍)။ လမ်းညွှန်ပင်၏အမြင့်သည် 1.5mm၊ 2.0mm သို့မဟုတ် 2.5mm ဖြစ်ပြီး အခြေခံပစ္စည်း၏အထူနှင့်ကိုက်ညီပါသည်။ ချည်မျှင်သည် M8 × 1.25 ဖြစ်ပြီး တိကျသော 6H ဖြစ်သည်။

လုပ်ငန်းသဘောတရား-

တိကျသောနေရာချထားမှုရရှိစေရန်နှင့် M8 Square Weld Nut အား ဂဟေဆော်နေစဉ်အတွင်း ရွေ့လျားခြင်းမှကာကွယ်ရန် လမ်းညွှန်ပင်ကို workpiece ၏အကြိုတူးဖော်ထားသည့်နေရာချထားခြင်းအပေါက်ထဲသို့ ထည့်သွင်းထားသည်။ တစ်ချိန်တည်းမှာပင်၊ လမ်းညွန် pin သည် ချည်ထားသောအပေါက်အတွင်းသို့ အတိုင်းအတာတစ်ခုအထိ ဂဟေဆော်ထားသော ကွဲထွက်မှုများကို ထိရောက်စွာ တားဆီးပေးပါသည်။

သက်ဆိုင်သော အခြေအနေများ-

အလိုအလျောက်စက်ရုပ်ဂဟေလိုင်း (မြင့်မားသောတည်နေရာလိုအပ်ချက်များနှင့်အတူ)

workpiece သည် စတုရန်းအပေါက်များမရှိ၍ အဝိုင်းအပေါက်များဖြင့်သာ နေရာချထားသောအခါ

ချည်မျှင်များကိုပိတ်ဆို့ခြင်းမှကာကွယ်ရန်လိုအပ်သောဂဟေဆက်သော slag လိုအပ်သောလျှောက်လွှာ
