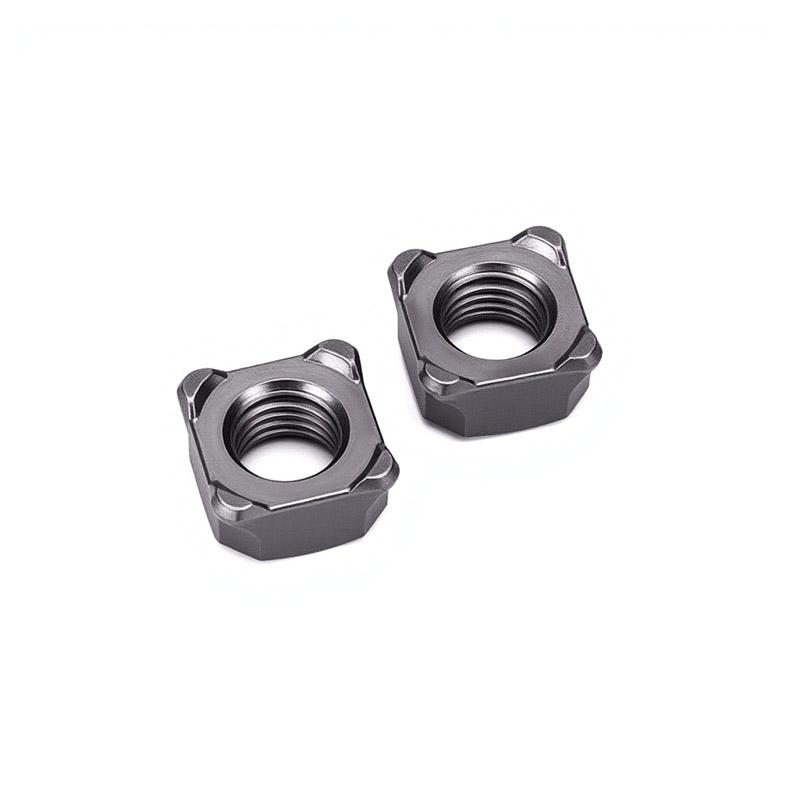

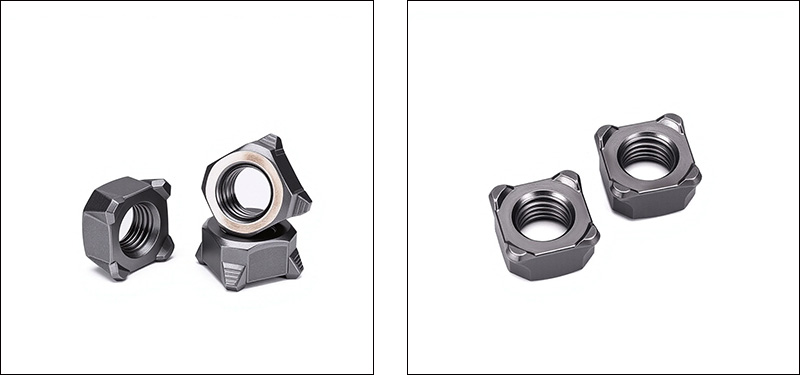

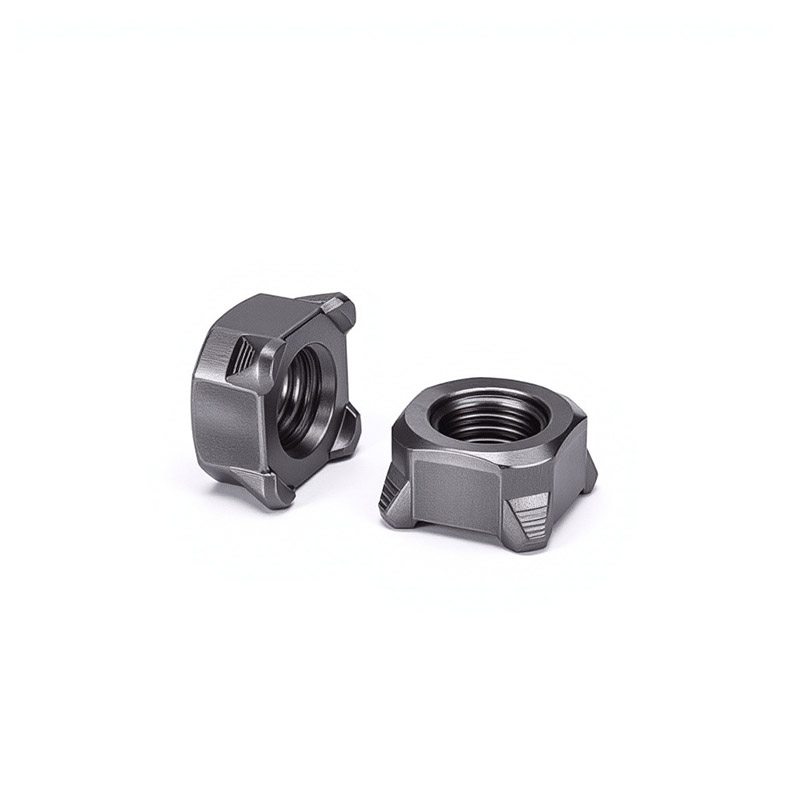

Square Projection Weld Nuts

ဖွဲ့စည်းပုံသွင်ပြင်လက္ခဏာများ

Square projection weld nuts သည် အောက်ခြေတွင် welding projections များစွာပါသော လေးထောင့်အခွံမာသီးတစ်ခုဖြစ်သည်။ ၎င်း၏ဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းသည် ဂဟေဆက်ခြင်းယုံကြည်စိတ်ချရမှု၊ တိကျသောနေရာချထားမှုနှင့် လှည့်ခြင်းဆန့်ကျင်မှုစွမ်းဆောင်ရည်တို့အပေါ် ဗဟိုပြုထားသည်။

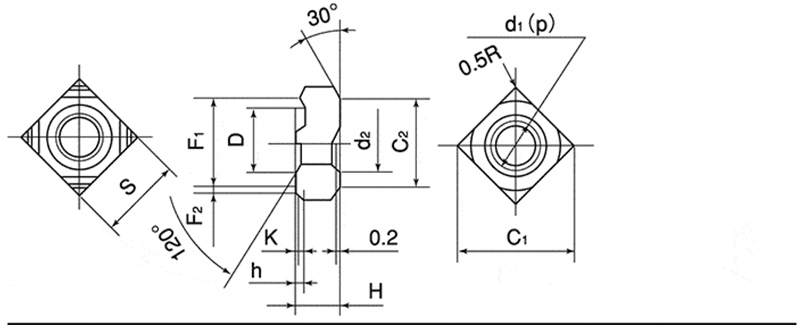

【1】စတုရန်းပုံအခြေခံ

(1) ပုံသဏ္ဍာန်- အညီအမျှ အလျား လေးဘက်စလုံးနှင့် ထောင့်မှန်ထောင့်တွင် လေးထောင့်များပါသည့် ပြီးပြည့်စုံသော စတုရန်းတစ်ခု။ ၎င်းသည် workpiece ၏စတုရန်းအပေါက်ထဲသို့ဝင်သောအခါတွင်၎င်းသည်အလိုအလျောက်လည်ပတ်မှုကိုတားဆီးနိုင်သည်။

(2) အစွန်းအကျယ်- ဥပမာ၊ M8 သည် 14mm၊ M10 သည် 17mm ဖြစ်သည်။ ၎င်းသည် ဂဟေဆက်နေစဉ်အတွင်း အခွံမာသီးများကို အောက်ခံပစ္စည်း၌ တွယ်ကပ်ခြင်းမှ ကာကွယ်ရန် လုံလောက်သော ဖိအားခံဧရိယာကို ထောက်ပံ့ပေးသည်။

(၃) အထူ (အမြင့်) : အများအားဖြင့် ၆ မှ ၁၀ မီလီမီတာ။ ချိတ်ဆက်မှုအားကောင်းစေရန် လုံလောက်သော thread engagement length ကိုသေချာစေသည်။

【2】ဂဟေဆက်ခြင်း ပရောဂျက်လုပ်ဆောင်ချက်များ

(1) အရေအတွက်- တူညီသောလက်ရှိနှင့် ဟန်ချက်ညီသော ဂဟေအူကြောင်းသေချာစေရန် လေးမှတ်အချိုးကျသည့်ပုံစံဖြင့် ဖြန့်ဝေထားသည်။

(2) အနေအထား- ဂဟေဆက်ခြင်းတည်ငြိမ်မှုကို မြှင့်တင်ရန် အစွန်းနှင့်နီးကပ်သော အောက်ခြေမျက်နှာပြင်၏ လေးထောင့်တွင်၊

(3) ပုံသဏ္ဍာန်- ချောမွတ်သောထိပ်ဖြင့် စက်ဝိုင်းပုံ သို့မဟုတ် ပုံသဏ္ဍာန်ပေါ်သော ပုံသဏ္ဍာန်

(4) အမြင့်- 0.5 ~ 1.2 မီလီမီတာ၊ အောက်ခံပစ္စည်းနှင့် အနီးကပ်ထိတွေ့မှုရှိစေရန်

အနံ/အချင်း- ခန့်မှန်းခြေ 1.5 ~ 2.5 မီလီမီတာ

【3】အတွင်းပိုင်းကြိုး

(1) Thread သတ်မှတ်ချက်- Metric M4 မှ M16၊ Imperial #6 မှ 5/8″။ ကိုက်ညီသော bolts များဖြင့် ဖြုတ်တပ်နိုင်သော ချိတ်ဆက်မှုပုံစံ။

(2) Thread တိကျမှု- 6H (မက်ထရစ်), 2B (အင်ပါယာ)။ Square projection weld nuts နှင့် bolt အကြား ကောင်းမွန်သော အံဝင်ခွင်ကျရှိစေရန် သေချာစေပါသည်။

(3) Thread length- လုံလောက်သော thread engagement length ကို ပေးသည်။

(4) Thread orientation- ဝင်ပေါက်တွင် အလွယ်တကူ bolt ထည့်သွင်းရန်အတွက် chamfer များ ပါရှိနိုင်ပါသည်။

အမေးများသောမေးခွန်းများ

(1) Square projection weld nuts သည် မည်သည့်ဂဟေဆော်နည်းနှင့် သင့်လျော်သနည်း။ ကန့်သတ်ချက်များကား အဘယ်နည်း။

အသုံးအများဆုံးနည်းလမ်းမှာ Resistance Projection Welding ဖြစ်သည်။ နမူနာအဖြစ် 1.5 မီလီမီတာ ကာဗွန်နည်းသော သံမဏိပြားပေါ်တွင် M8 ကာဗွန်နည်းသော သံမဏိခွံကို ဂဟေဆော်ပါ။ ရည်ညွှန်းဘောင်များသည်- လက်ရှိ 8–11 kA၊ လျှပ်ကူးပစ္စည်းဖိအား 2.5–4.0 kN၊ ဂဟေကြိမ်နှုန်း 8–15 လည်ပတ်မှု (ခန့်မှန်းခြေအားဖြင့် 0.16–0.3 စက္ကန့်)။

(2) သင့် Square projection သည် ဂဟေဆော်သည့် စံနှုန်းများနှင့် ကိုက်ညီပါသလား။

ကျွန်ုပ်တို့သည် DIN 928 (ကမ္ဘာတစ်ဝှမ်းတွင် အသုံးအများဆုံး ဂျာမန်စံ), ASME B18.1 (အမေရိကန်စံ) နှင့် GB/T 13681.2 (တရုတ်နိုင်ငံစံနှုန်း) တို့ကို တင်းကြပ်စွာ လိုက်နာပါသည်။

(၃) အခွံမာသီးများ၏ ဂဟေဆက်ခြင်းစွမ်းဆောင်ရည်ကို မည်သို့သေချာစေသနည်း။

ဂဟေဆက်ခြင်း၏ အဓိကအချက်မှာ ကာဗွန်ပါဝင်မှု ≤ 0.25% ဖြစ်သင့်သည်။ ကျွန်ုပ်တို့သည် ဓာတုဖွဲ့စည်းမှု အရည်အသွေးပြည့်မီကြောင်း သေချာစေရန် ကုန်ကြမ်းတစ်ခုစီတွင် ရောင်စဉ်တန်းခွဲခြမ်းစိတ်ဖြာမှုကို လုပ်ဆောင်ပါသည်။ တစ်ချိန်တည်းမှာပင်၊ ပွန်းဆက်များ၏ အမြင့်နှင့် ပုံသဏ္ဍာန်ကို သည်းခံနိုင်မှုအတိုင်းအတာအတွင်း တင်းကြပ်စွာ ထိန်းချုပ်ထားသည်။
