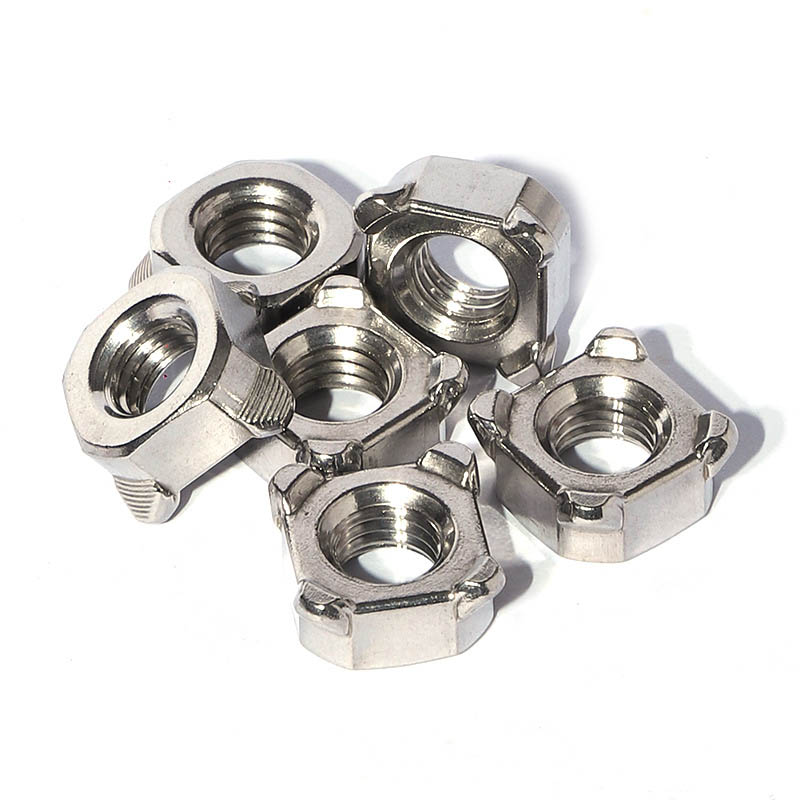

M8 Square Welded Nut ၊

တရုတ်နိုင်ငံမှ Xiaoguo® သည် နမူနာစမ်းသပ်ရန်အတွက် ရနိုင်သော M8 Square Welded Nut ကို ထောက်ပံ့ပေးသည်။ ၎င်း၏စတုရန်းပုံသဏ္ဍာန်သည် အလိုအလျောက်တုန်ခါမှုဗန်းကျွေးသည့်စနစ်နှင့် လိုက်လျောညီထွေဖြစ်စေရန် လွယ်ကူစေပြီး မြန်နှုန်းမြင့် စည်းဝေးပွဲလိုင်းလုပ်ငန်းများအတွက် သင့်လျော်သည်။

မော်ဒယ်:Q 371-1999

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

(1) ကုန်ပစ္စည်း အဓိပ္ပါယ်ဖွင့်ဆိုချက်

M8 Square Welded Nut သည် စတုရန်းပုံသဏ္ဍာန်ရှိပြီး အောက်ခြေထောင့်တွင် ဂဟေဆက်မှုလေးခုပါရှိသော အထူးတွဲချိတ်တစ်ခုဖြစ်သည်။ ၎င်းကို ခံနိုင်ရည်ရှိသောနေရာကို ဂဟေဆော်ခြင်းဖြင့် သတ္တုစာရွက်တွင် အပြီးအပိုင် တပ်ဆင်ထားပြီး နောက်ဆက်တွဲ bolt ချိတ်ဆက်မှုအတွက် ယုံကြည်စိတ်ချရသော အတွင်းပိုင်းချည်အပေါက်ကို ထောက်ပံ့ပေးသည်။ ဤအခွံမာသီးသည် DIN 928 စံနှုန်းနှင့် ကိုက်ညီပြီး မော်တော်ယာဥ်များ၊ အိမ်သုံးပစ္စည်းများနှင့် စိုက်ပျိုးရေးစက်ပစ္စည်းများကဲ့သို့သော စက်မှုလုပ်ငန်းများတွင် အသုံးအများဆုံး ဂဟေဆော်သည့် အမျိုးအစားများထဲမှ တစ်ခုဖြစ်သည်။

(၂) စံချိန်စံညွှန်းများ ချမှတ်ခြင်း။

M8 Square Welded Nut ကို DIN 928:2013-12 စံနှုန်းနှင့်အညီ ထုတ်လုပ်ထားသည်။ ဤစံသတ်မှတ်ချက်သည် M4 မှ M16 မှ 8mm မှ 16mm အထိရှိသော ချည်ကြမ်းဖြင့် စတုရန်းဂဟေဆော်ထားသော အခွံမာသီးများအတွက် အတိုင်းအတာနှင့် နည်းပညာလိုအပ်ချက်များကို သတ်မှတ်ပေးပါသည်။ ထုတ်ကုန်အဆင့်သည် A ဖြစ်ပါသည်။ DIN 928 စံနှုန်းသည် ဂဟေဆော်ထားသော အခွံမာသီးများအတွက် အသုံးပြုသော သံမဏိတွင် ကာဗွန်ပါဝင်မှု ≤0.25% ပါ၀င်ပြီး ကောင်းမွန်သော ဂဟေဆော်မှုစွမ်းဆောင်ရည်ကိုသေချာစေရန် လိုအပ်ပါသည်။

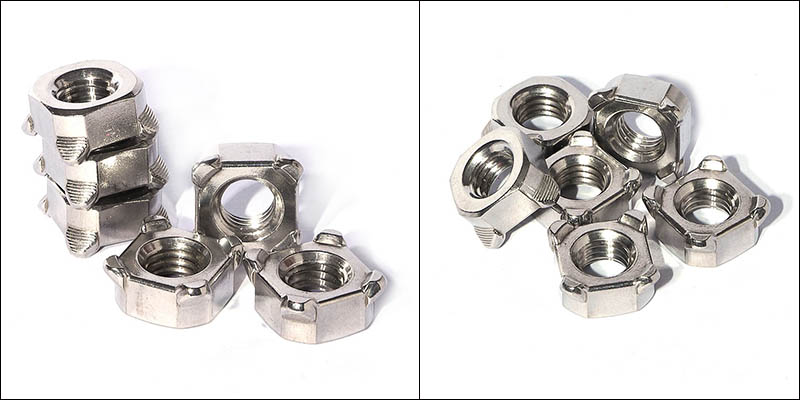

M8 Square Welded Nut

ဂဟေဆော်ခြင်းလုပ်ငန်းစဉ်ဘောင်များ

ဂဟေဆက်ခြင်းဆိုင်ရာ ကန့်သတ်ချက်များသည် ဂဟေအရည်အသွေးကို သေချာစေရန်အတွက် အဓိကအချက်ဖြစ်သည်။ M8 Square Welded Nut အတွက် ဂဟေဆက်ခြင်း ကန့်သတ်ချက်များသည် အောက်ခံပြား၏ ပစ္စည်းနှင့် ၎င်း၏အထူအတိုင်း ချိန်ညှိရန် လိုအပ်ပါသည်။ အောက်ပါတို့သည် ပုံမှန်လုပ်ငန်းခွင်အခြေအနေများအောက်တွင် ကိုးကားမှုဘောင်များဖြစ်သည်-

(၁) ဂဟေဆော်ခြင်း။

အကြံပြုထားသောတန်ဖိုးမှာ 5,000 - 8,000 A ဖြစ်သည်။

သေးငယ်သောအခွံမာသီးများ (ဥပမာ M4-M6 ကဲ့သို့) အတွက် လက်ရှိ 3000 - 5000 A အတွင်း ထိန်းချုပ်နိုင်သည်။ အလတ်စားများ (M8-M10) အတွက် ဥပမာ၊ M8 Square Welded Nut သည် ဂဟေဆက်ခြင်း 5000 - 8000 A; အရွယ်အစား (M12 နှင့်အထက်) များအတွက် 8000 - 10000 A လိုအပ်ပါသည်။

(၂) လျှပ်စစ်ဖိအား

အကြံပြုထားသောတန်ဖိုးသည် 2.5 - 4.0 kN ဖြစ်သည်။

ဖိအားသည် ပါဝါအသုံးမပြုမီ 1/3 ခန့်ဖြင့် ညီညီညာညာ ပြန့်ပြူးသွားစေရန် ဖိအားဖြစ်စေသင့်သည်။ ဖိအားများလွန်းပါက၊ အပေါက်များသည် အချိန်မတိုင်မီ ပြားသွားနိုင်သည်။ အလွန်နိမ့်ပါက ရေပက်ခြင်း ဖြစ်နိုင်သည်။

(၃) ဂဟေဆက်ချိန်

အကြံပြုထားသောတန်ဖိုးမှာ 8 - 15 cycles (ခန့်မှန်းခြေအားဖြင့် 0.16 - 0.3 စက္ကန့်)

ဂဟေဆော်သည့်အချိန်သည် တူညီသော ဂဟေအမှတ်ထက် ပိုတိုပါသည်။ သင့်လျော်သော လျှပ်ကူးပစ္စည်း ဖိအားနှင့် လျှပ်စီးကြောင်းကို ဆုံးဖြတ်ပြီးနောက်၊ ကျေနပ်ဖွယ် ဂဟေဆက်သည့် အမှတ်များ ရရှိရန် ၎င်းကို ချိန်ညှိပါ။

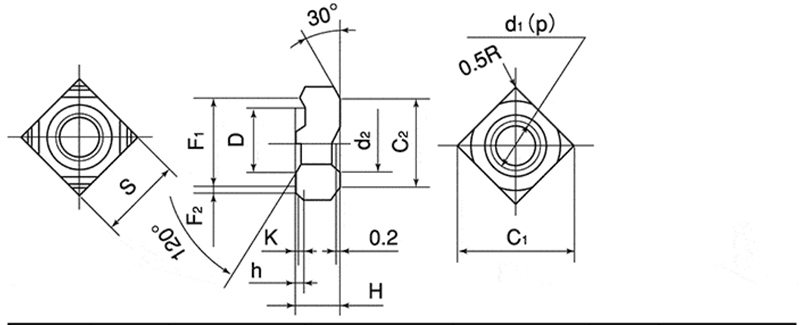

M8 Square Welded Nut

d	p	S		H		h		K	D
NominalDiameter	သံပေါက်	အခြေခံ Dimension	စာနာထောက်ထားမှု	အခြေခံ Dimension	စာနာထောက်ထားမှု	အခြေခံ Dimension	စာနာထောက်ထားမှု	အခြေခံ Dimenson (အနီးစပ်ဆုံး)	အခြေခံ Dimension	စာနာထောက်ထားမှု
M4	0.7	9.0	0一0.2	3.2	±0.15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

အရည်အသွေးစစ်ဆေးခြင်း။

အခွံမာသီးများ၏ ဂဟေဆက်ခိုင်မှုကို စစ်ဆေးရန်၊ ဂဟေဆက်ပြီးနောက် အရည်အသွေးစစ်ဆေးခြင်းကို လုပ်ဆောင်ရပါမည်။ အဓိကနည်းလမ်းများပါဝင်သည်-

(1) Torque test- ကိုက်ညီသော bolt ကို welded nut ထဲသို့ ထည့်ပြီး torque wrench ကို အသုံးပြု၍ သတ်မှတ်ထားသော torque ကို အသုံးပြုပါ။ M8 Square Welded Nut သည် လှည့်၍မရဘဲ ဂွမ်းအမှတ် မစုတ်ပါက၊ ၎င်းကို အရည်အချင်းပြည့်မီသည်ဟု ယူဆပါသည်။

(2) Push-out force test- welded nut သို့ axial တွန်းအားကို အသုံးချပြီး universal testing machine ကို အသုံးပြု၍ အများဆုံး breaking load ကို မှတ်တမ်းတင်ပါ။ ကျိုးပဲ့သောအခြေခံပစ္စည်း၌ဖြစ်သင့်သည်။

(၃) အမြင်အာရုံစစ်ဆေးခြင်း- အခွံမာသီးများသည် စာရွက်ပစ္စည်းများနှင့် အပြည့်အ၀ထိတွေ့မိပါက၊ ပက်ကျဲကျဲဖြစ်ခြင်း သို့မဟုတ် အက်ကွဲကြောင်းများအတွက် အမြင်အာရုံစစ်ဆေးခြင်းကို ပြုလုပ်ပါ။ တစ်ချိန်တည်းမှာပင်၊ ဂဟေဆက်ခြင်းကြောင့် ချည်မျှင်များ ပုံပျက်သွားခြင်းရှိမရှိ စစ်ဆေးရန် gauge block ကို အသုံးပြုပါ။
